برد سامسونگ A26 (SM-A266B)

SM-A266B

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

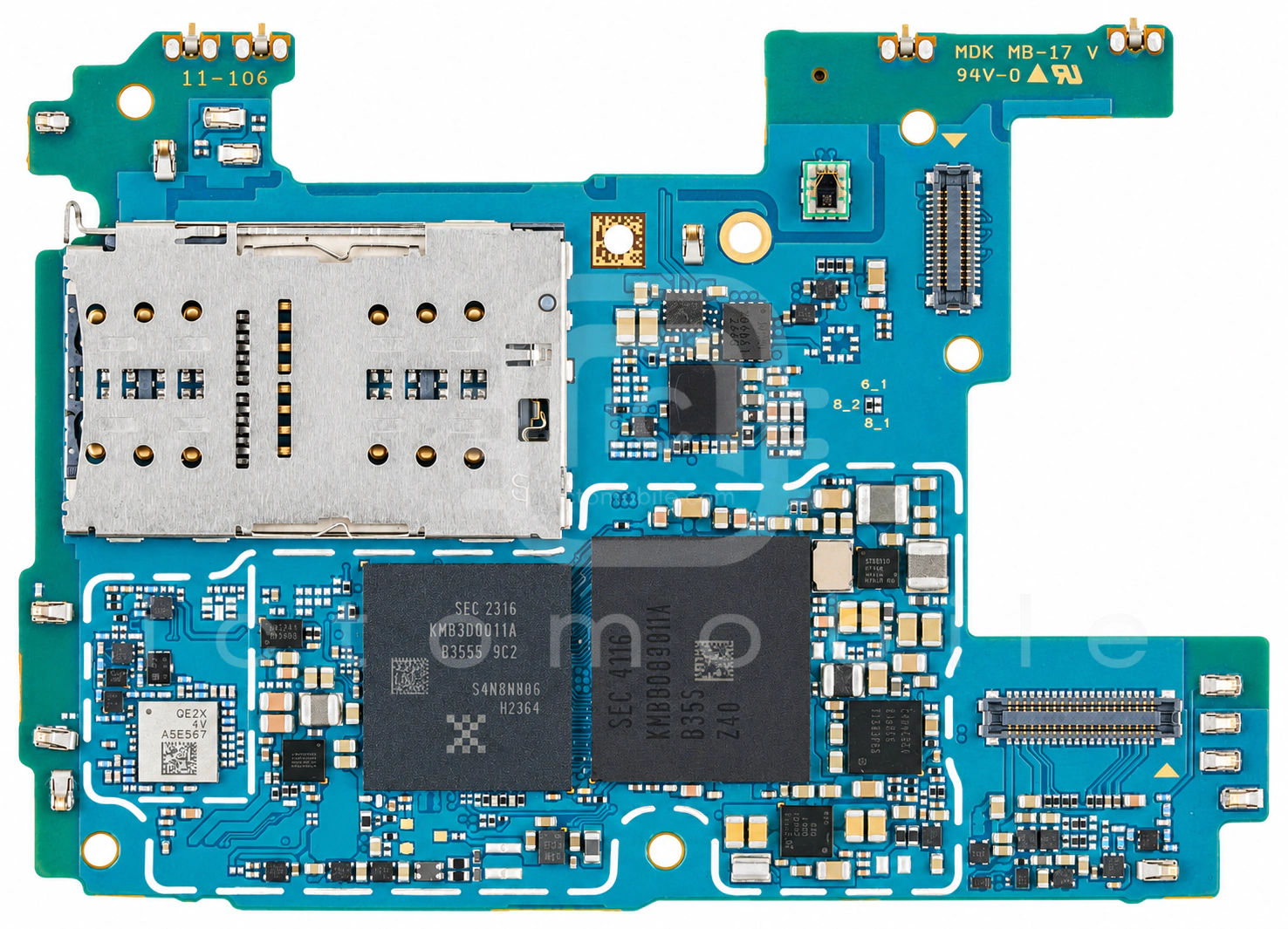

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

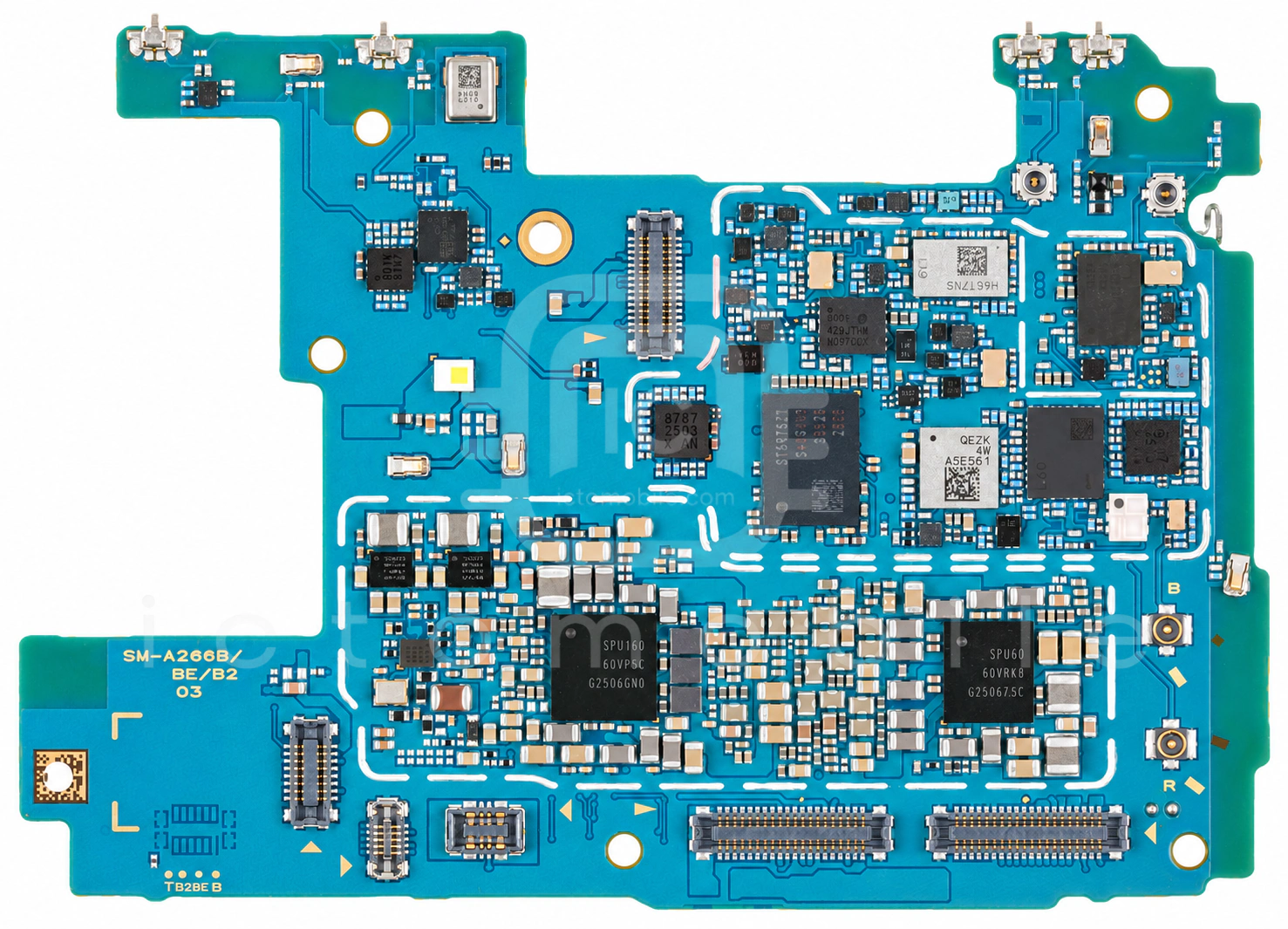

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۴ موقعیت از ۲۴ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱L60ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)نامعلوم←
۲S5825APT (Average Power Tracking)Samsung semiconductor←
۳SM3010تغذیه صفحه نمایشSilicon Mitus←
۴SFML7F0J001سوئیچ آنتن DiversityWISOL←
۵BDTKسوئیچ آنتن Diversityنامعلوم←
۶Exynos 1380 5G S5E8835CPU بخش Application و BasebandSamsung semiconductor←
۷S2MPU15X01-6130تغذیه (PMU)Samsung semiconductor←
۸QEZKپاور آمپلی فایر 3G و 4Gنامعلوم←
۹OM9901-11پاور آمپلی فایر GSMOnmicro←
۱۰S5N6566X01-6031بلوتوث، وای فای (wifi) و رادیو FMSamsung semiconductor←
۱۱NU2111AشارژNuVolta Technologies←
۱۲AW88460CSRآمپلی فایر صوتAwinic←
۱۳ST21NFCLNFCSTMicroelectronics←
۱۴S2MPU16X01-6030تغذیه (PMU)Samsung semiconductor←
۱۵S2MF301A01-6030تغذیه (PMU)Samsung semiconductor←
۱۶S3K250AFDV-MF35میکروکنترلرSamsung semiconductor←
۱۷B787آمپلی فایر کم نویز (LNA)نامعلوم←
۱۸6Y1ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)نامعلوم←
۱۹ICM-42632Mسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←
۲۰S5825APT (Average Power Tracking)Samsung semiconductor←
۲۱B787آمپلی فایر کم نویز (LNA)نامعلوم←
۲۲QEZKپاور آمپلی فایر 3G و 4Gنامعلوم←
۲۳S5525فرستنده و گیرنده رادیویی (RF Transceiver)Samsung semiconductor←
۲۴KM8F9001JA-B816حافظه uMCP (هارد)Samsung semiconductor←
