برد شیائومی Redmi 15 4G (13520019AP2A1)

13520019AP2A1

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

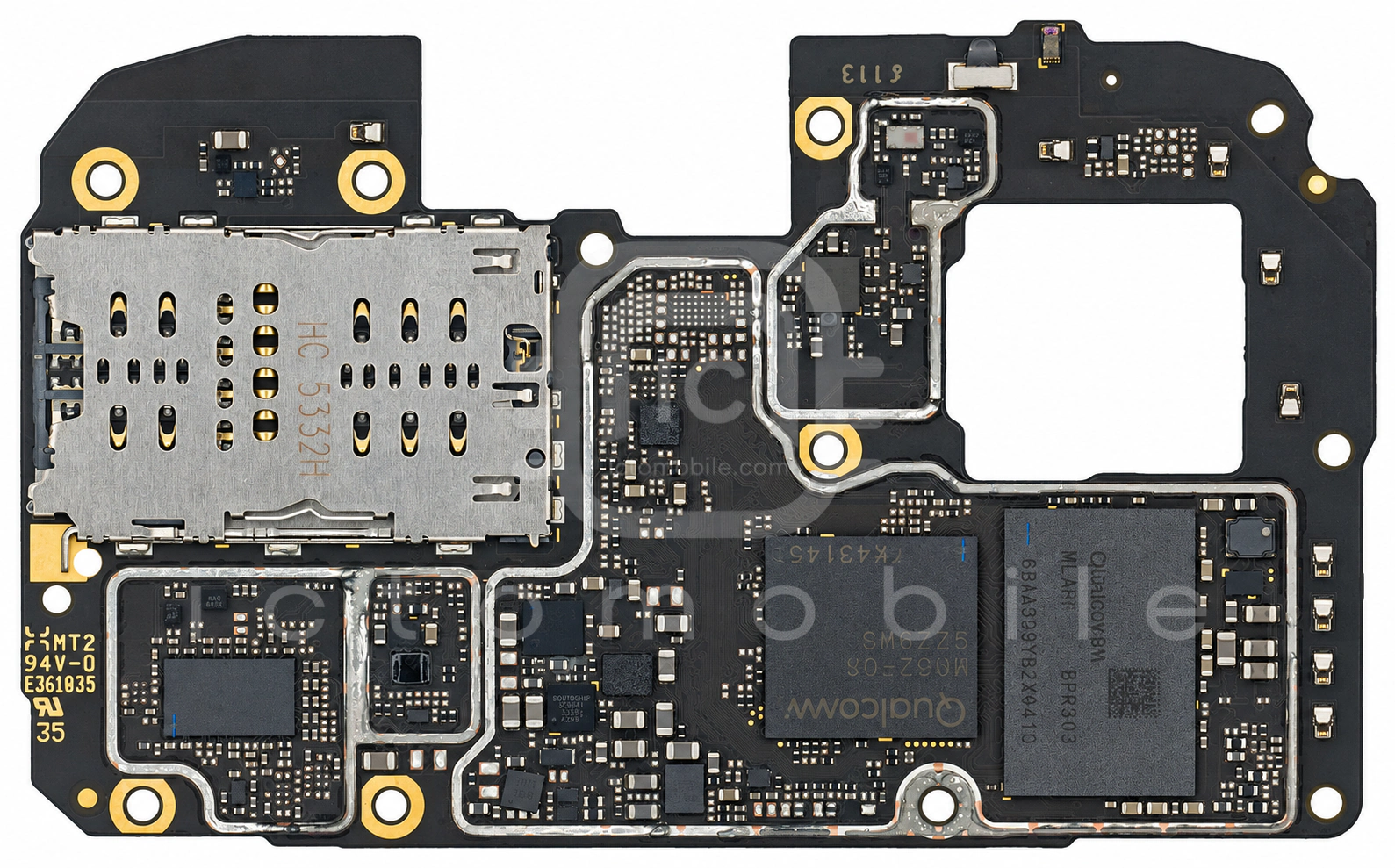

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

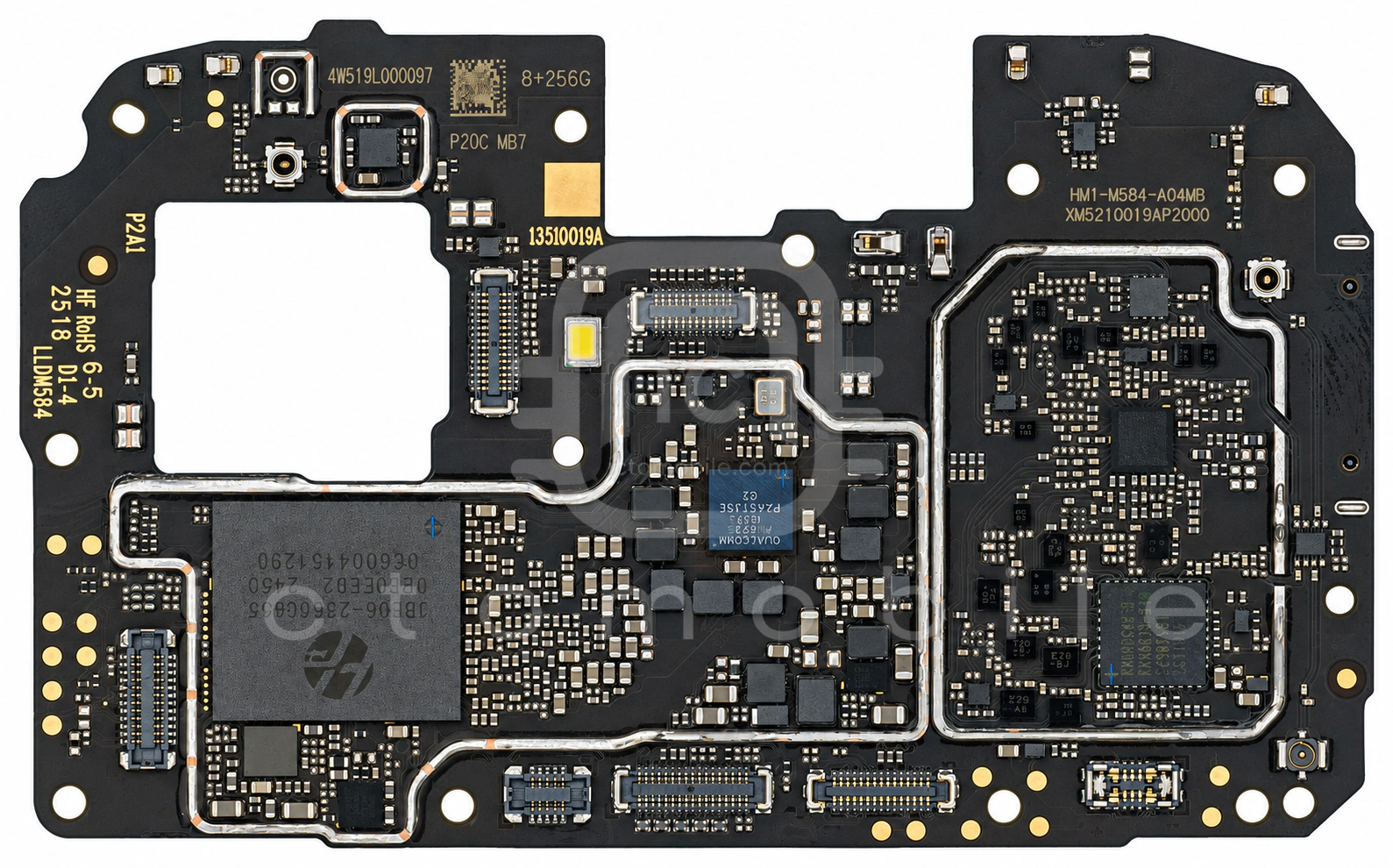

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۹ موقعیت از ۲۹ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱MXD8544Aسوئیچ SP4TMAXSCEND←
۲SX9371ICSTRTسنسور GRIP/SARSEMTECH←
۳CBE06-2560CHACحافظه eMMC (هارد)Hosinglobal←
۴RR88916-31Mماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)RADROCK←
۵VC7643-62پاور آمپلی فایر 3G و 4GVANCHIP←
۶AW13112DNRسوئیچ آنالوگ SPDTAwinic←
۷SY6976تغذیه (PMU)Silergy←
۸DIO4485WL25درایور USB Type-CDIOO Microcircuits←
۹PMPB07R3ENترانزیستور MosfetNexperia←
۱۰QET4101ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۱۱WL2836D28-4رگولاتور ولتاژ LDOWILLSEMI←
۱۲SC8541CFFRشارژSOUTHCHIP←
۱۳SIA8150FRآمپلی فایر صوتVishay Siliconix←
۱۴SC7A20TRسنسور شتاب (Accelerometer)Silan microelectronics←
۱۵WCN3950بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۱۶WCD9370Codec صوتQUALCOMM Incorporated←
۱۷AW37030D330DNRرگولاتور ولتاژ LDOAwinic←
۱۸AW37030D180DNRرگولاتور ولتاژ LDOAwinic←
۱۹MXD8680Sسوئیچ آنتن DiversityMAXSCEND←
۲۰AK09918Cسنسور مغناطیسی قطب نما (Compass)AKM←
۲۱CXDB6CCBM-MA-Mحافظه RAMCXMT←
۲۲QM11022سوئیچ آنتنQORVO←
۲۳Snapdragon 685 SM6225-ADCPU بخش Application و BasebandQUALCOMM Incorporated←
۲۴WL2866Dتغذیه دوربینOmniVision←
۲۵PM6225تغذیه (PMU)QUALCOMM Incorporated←
۲۶AW37030D280DNRرگولاتور ولتاژ LDOAwinic←
۲۷RT6160Dکانورتر ولتاژ (DC/DC Voltage Converter)RichTek←
۲۸OCP2131WPADتغذیه صفحه نمایشOrient Chip Semiconductor←
۲۹WTR2965فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
