برد شیائومی 13T (1351M12AM0A01)

1351M12AM0A01

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

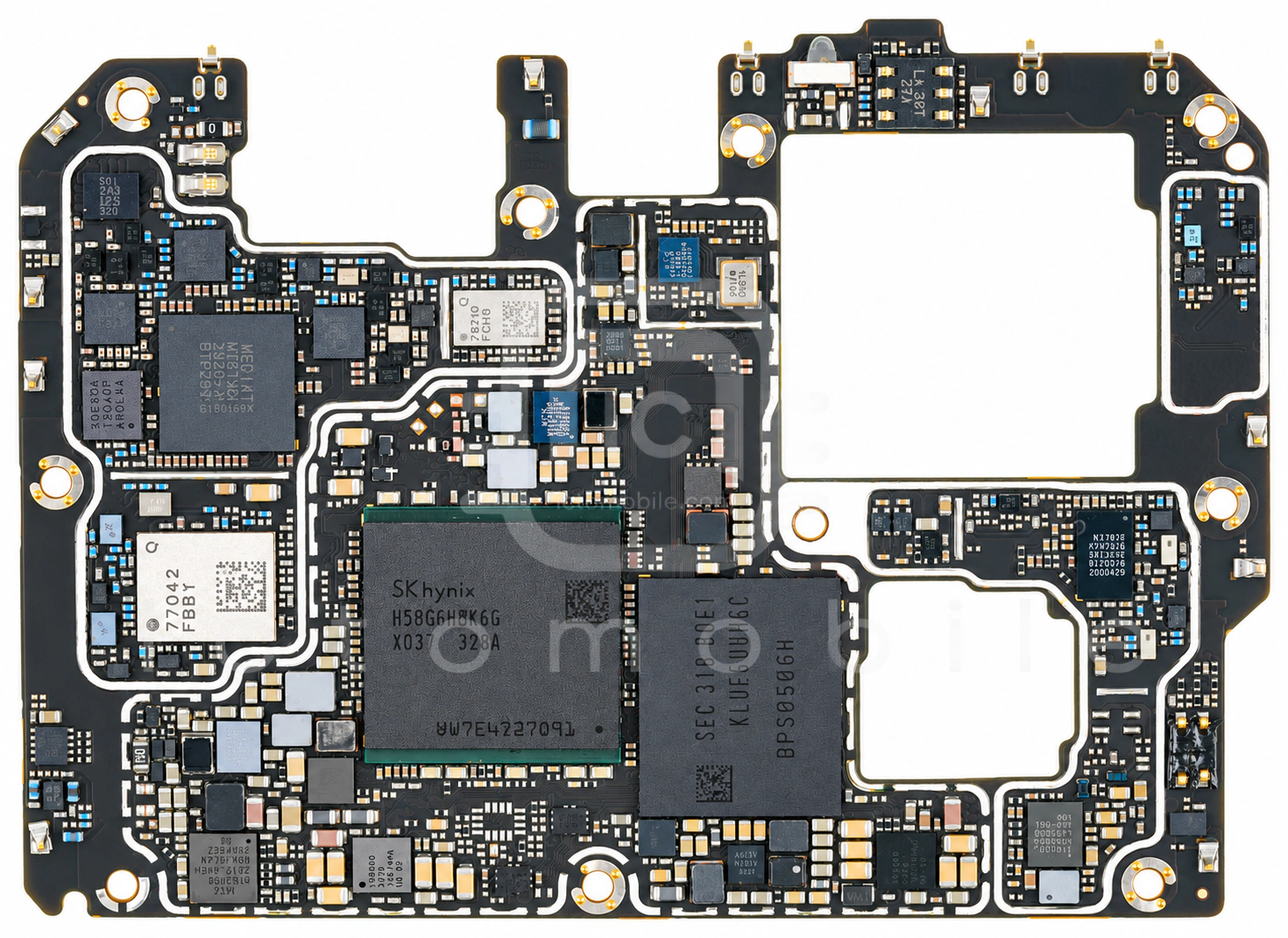

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

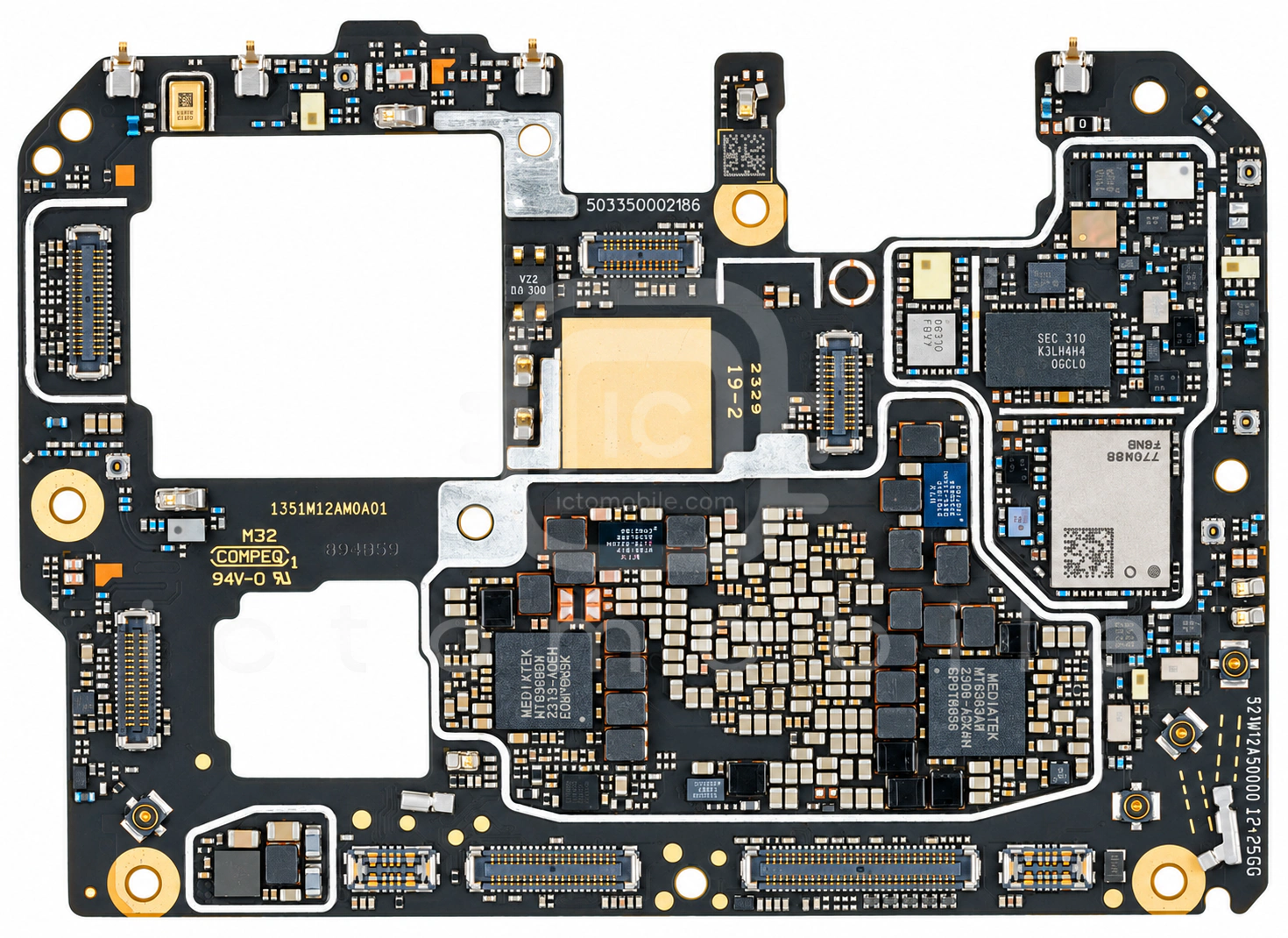

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۶ موقعیت از ۳۶ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱SGM3837YGتغذیه صفحه نمایشSG Micro←
۲MXD98E3DAسوئیچ آنتن DiversityMAXSCEND←
۳MT6368DWتغذیه (PMU)Mediatek←
۴MT6191Wسوئیچ آنتنMediatek←
۵MT6319APتغذیه (PMU)Mediatek←
۶HL7593W4کانورتر ولتاژ (DC/DC Voltage Converter)Halo Microelectronics←
۷Dimensity 8200-Ultra MT6896ZBCPU بخش Application و BasebandMediatek←
۸MT6191Wسوئیچ آنتنMediatek←
۹MT6195Wفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۱۰HL5280درایور USB Type-CHalo Microelectronics←
۱۱SN110TUK1-B2013VZNFCNXP Semiconductors←
۱۲MT6319IPتغذیه (PMU)Mediatek←
۱۳MT6191Wسوئیچ آنتنMediatek←
۱۴LM3644درایور LED فلاش دوربینTexas Instruments←
۱۵QM66210سوئیچ آنتن DiversityQORVO←
۱۶QM77042ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QORVO←
۱۷VC7643-63Lپاور آمپلی فایر 3G و 4G و 5GVANCHIP←
۱۸MT6308HPردیاب پوش توان (EPT)Mediatek←
۱۹MT6308HPردیاب پوش توان (EPT)Mediatek←
۲۰LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۲۱QM77048Bماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۲۲SGM61022XTDE8Gکانورتر ولتاژ (DC/DC Voltage Converter)SG Micro←
۲۳LN8000شارژLion Semiconductor←
۲۴LN8000شارژLion Semiconductor←
۲۵MT6685LPبافر کلاکMediatek←
۲۶KLUEG8UHGC-B0E1حافظه UFS (هارد)Samsung semiconductor←
۲۷AW88261FORآمپلی فایر صوتAwinic←
۲۸WL2868Cتغذیه دوربینWILLSEMI←
۲۹MXD8539Hسوئیچ آنتنMAXSCEND←
۳۰LN3420ADT2AGترانزیستور MosfetLRC←
۳۱QM78210سوئیچ آنتن DiversityQORVO←
۳۲AW88261FORآمپلی فایر صوتAwinic←
۳۳H58GG6MK6GX037حافظه RAMSkhynix←
۳۴MT6637XPبلوتوث، وای فای (wifi) و GPSMediatek←
۳۵MT6375Pتغذیه (PMU)Mediatek←
۳۶MT6363AWتغذیه (PMU)Mediatek←
