برد شیائومی MI 12 Lite (35100L9M0A)

35100L9M0A

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

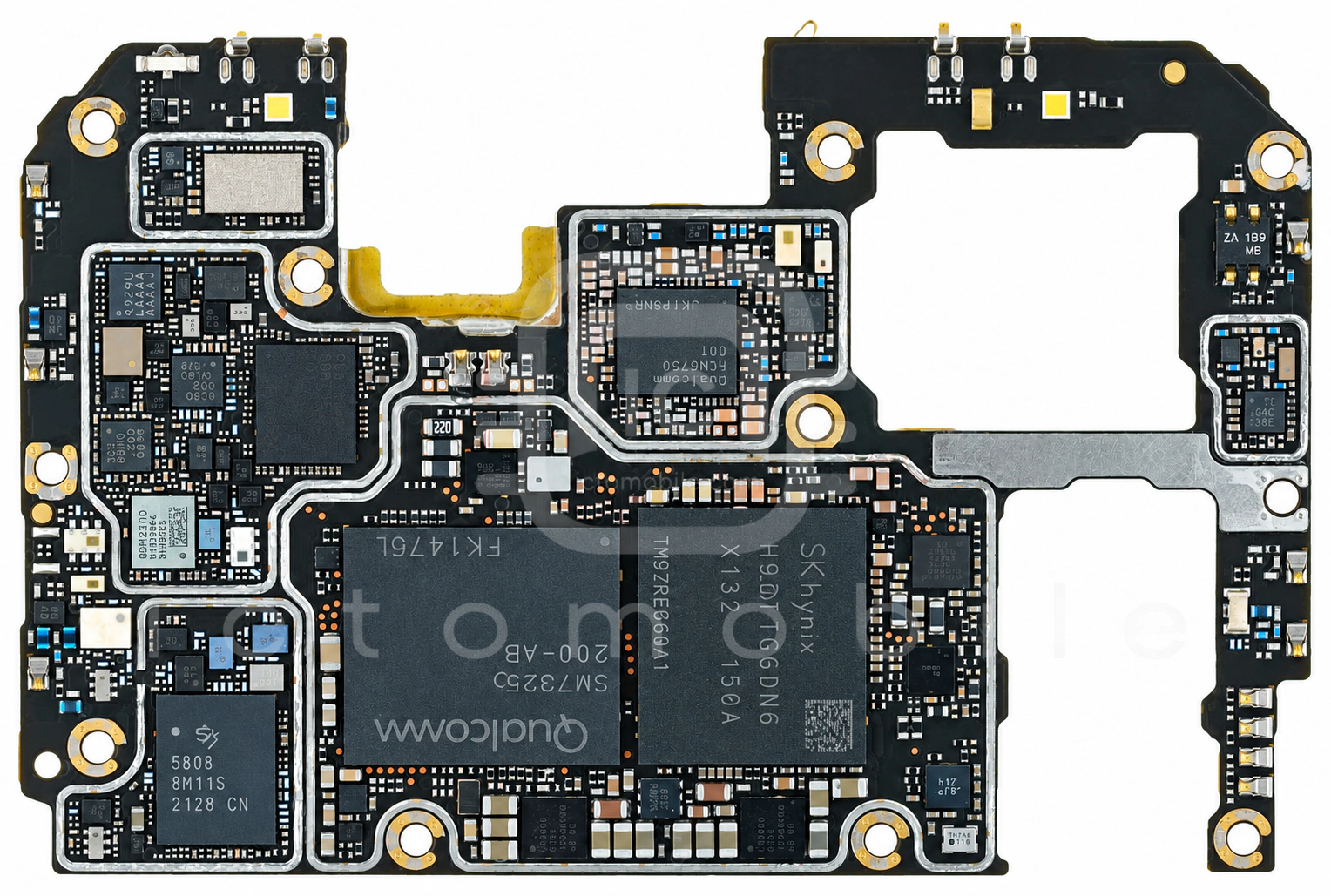

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

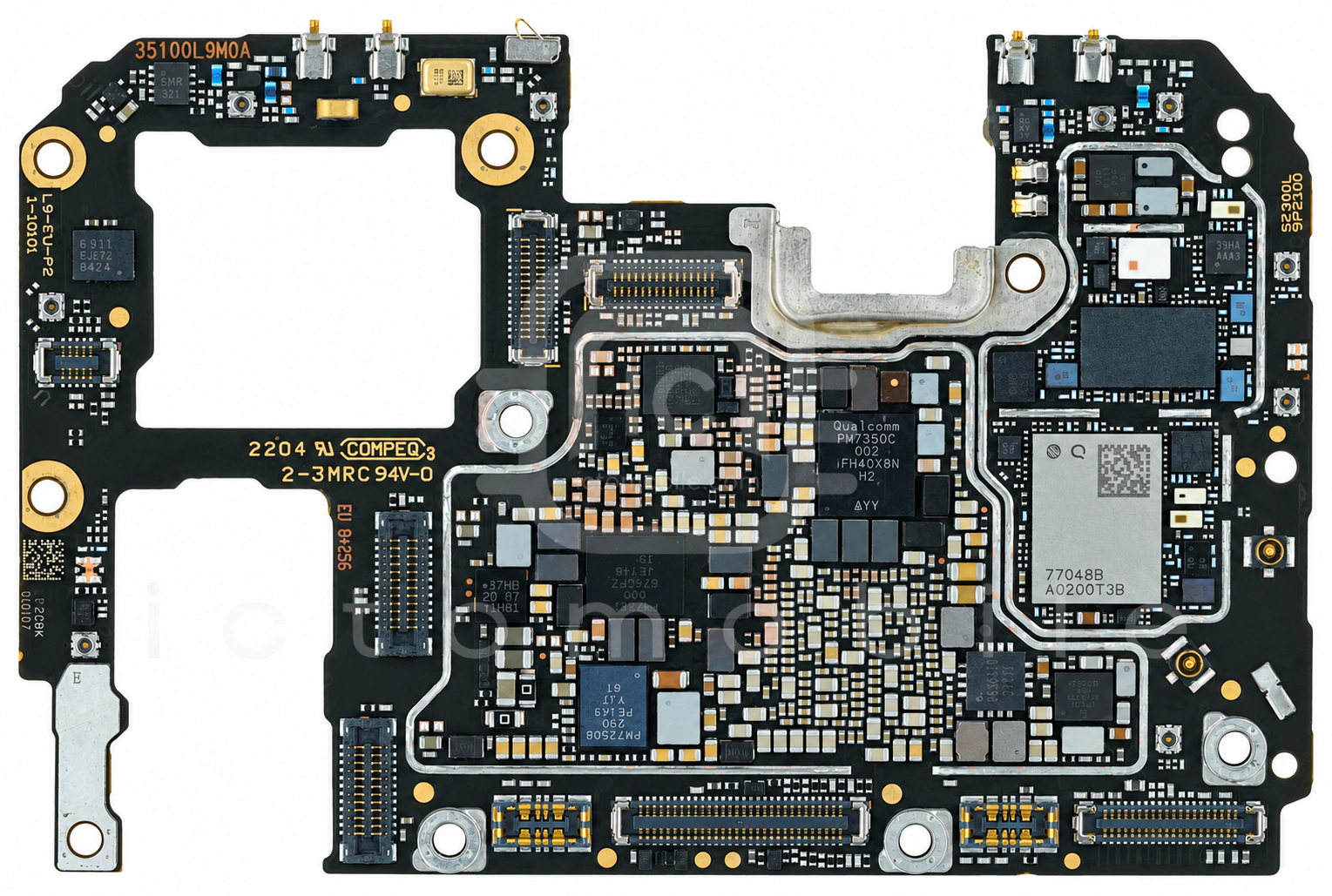

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۱ موقعیت از ۳۱ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱WCD9375Codec صوتQUALCOMM Incorporated←
۲QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۳PNM6N30V20MFترانزیستور MosfetPrisemi←
۴SX9331IULTRTسنسور GRIP/SARSEMTECH←
۵TFA9873EUKآمپلی فایر صوتGoodix←
۶QM78207ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۷TFA9874Bآمپلی فایر صوتNXP Semiconductors←
۸QM45197ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۹QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۱۰SKY58081-11ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Skyworks Solutions Inc←
۱۱QM77048Bماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۱۲PM7250Bتغذیه (PMU)QUALCOMM Incorporated←
۱۳PM7350Cتغذیه (PMU)QUALCOMM Incorporated←
۱۴QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۱۵VC7643-62پاور آمپلی فایر 3G و 4GVANCHIP←
۱۶PM8008تغذیه دوربینQUALCOMM Incorporated←
۱۷Snapdragon 778G 5G SM7325CPU بخش Application و BasebandQUALCOMM Incorporated←
۱۸QDM2310سوئیچ آنتن DiversityQUALCOMM Incorporated←
۱۹LN8000شارژLion Semiconductor←
۲۰SN110TUK1NFCNXP Semiconductors←
۲۱ET7480Mدرایور USB Type-CWuxi Etek Microelectronics Co←
۲۲SGM3836Aتغذیه صفحه نمایشSG Micro←
۲۳MXD9129UAماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)MAXSCEND←
۲۴WCN6750بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۲۵PMK7325بافر کلاکQUALCOMM Incorporated←
۲۶H9QT1G6DN6X132حافظه uMCP (هارد)Skhynix←
۲۷LN8000شارژLion Semiconductor←
۲۸LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۲۹PM7325تغذیه (PMU)QUALCOMM Incorporated←
۳۰SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۳۱QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
