برد سامسونگ A16 (M-A165F)

M-A165F

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

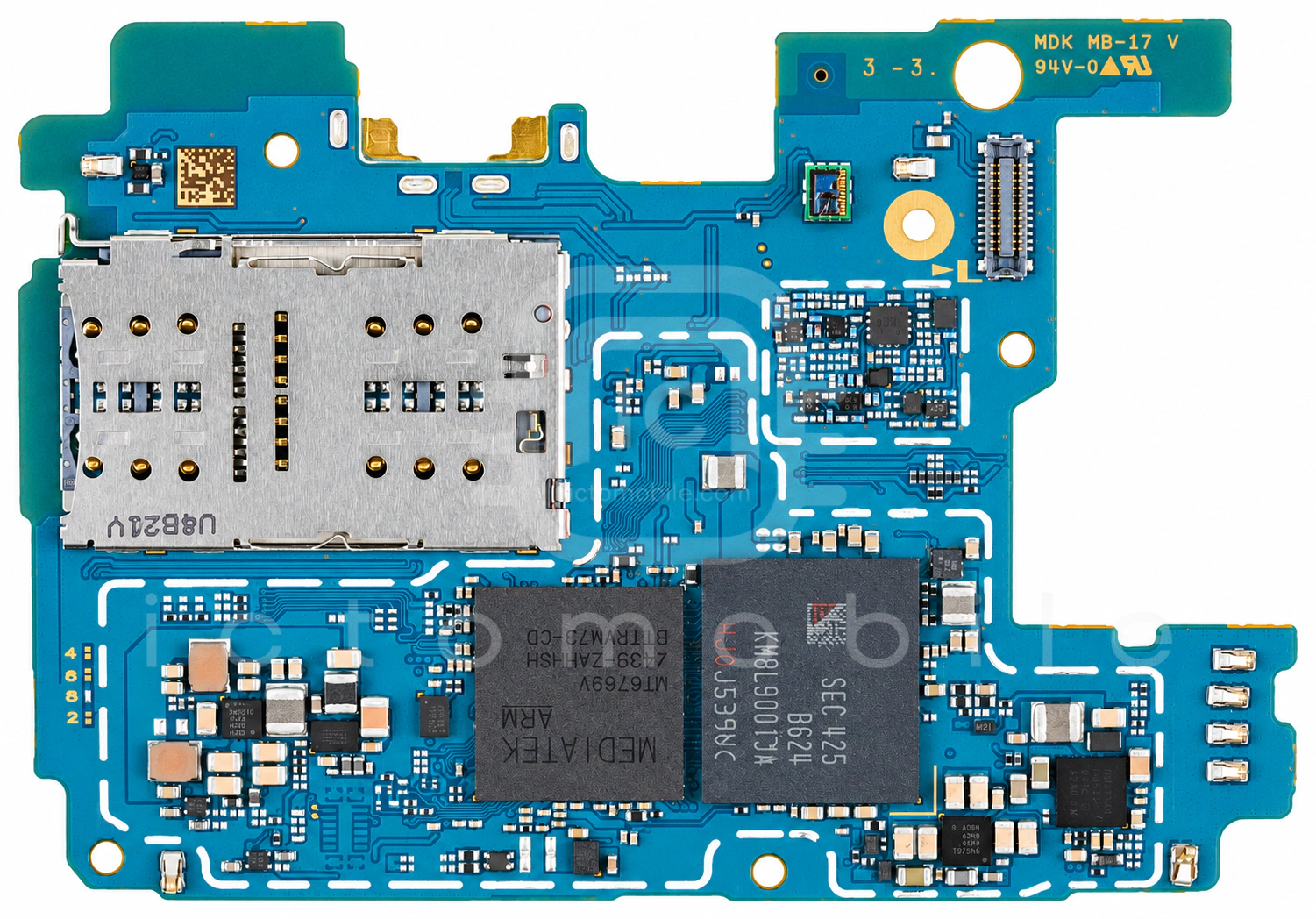

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

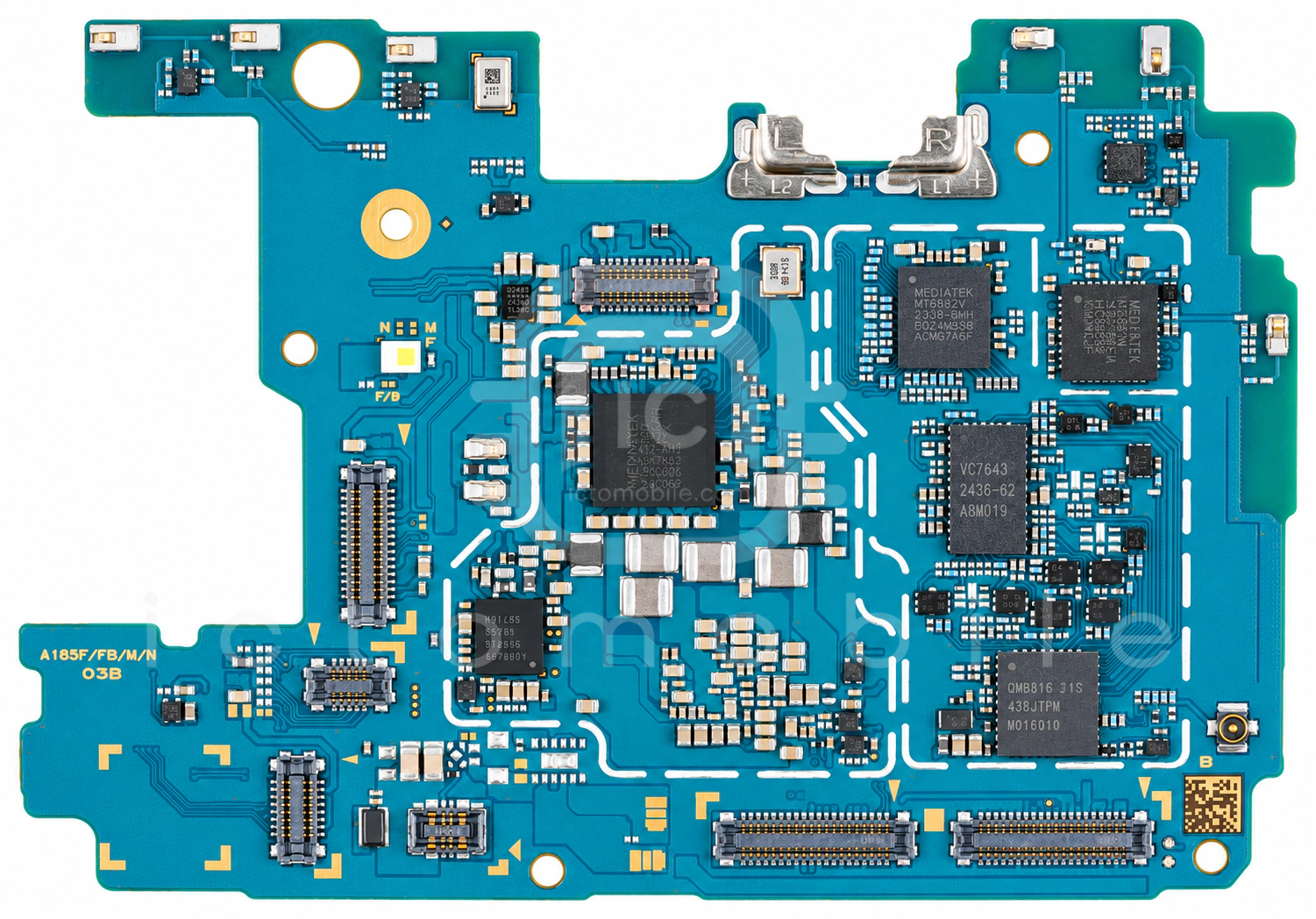

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۱۶ موقعیت از ۱۶ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱SM3010تغذیه صفحه نمایشSilicon Mitus←
۲KM8L9001JA-B624حافظه uMCP (هارد)Samsung semiconductor←
۳AW32918SFCRمحافظ اضافه ولتاژAwinic←
۴S3NRN6HXS1-MS30NFCSamsung semiconductor←
۵MediaTek Helio G99 MT6789CPU بخش Application و BasebandMediatek←
۶LIS2DLC12TRسنسور شتاب (Accelerometer)STMicroelectronics←
۷MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۸S2MPB03X01-6031تغذیه دوربینSamsung semiconductor←
۹MXD8680Sسوئیچ آنتن DiversityMAXSCEND←
۱۰OM8816-51Sپاور آمپلی فایر GSMOnmicro←
۱۱SM5461شارژSilicon Mitus←
۱۲MT6186MVفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۱۳SM5714Aتغذیه و شارژSilicon Mitus←
۱۴MT6366MWتغذیه (PMU)Mediatek←
۱۵VC7643-62پاور آمپلی فایر 3G و 4GVANCHIP←
۱۶AW88230CSRآمپلی فایر صوتAwinic←
