برد شیائومی Redmi 10C (LLDM355)

LLDM355

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

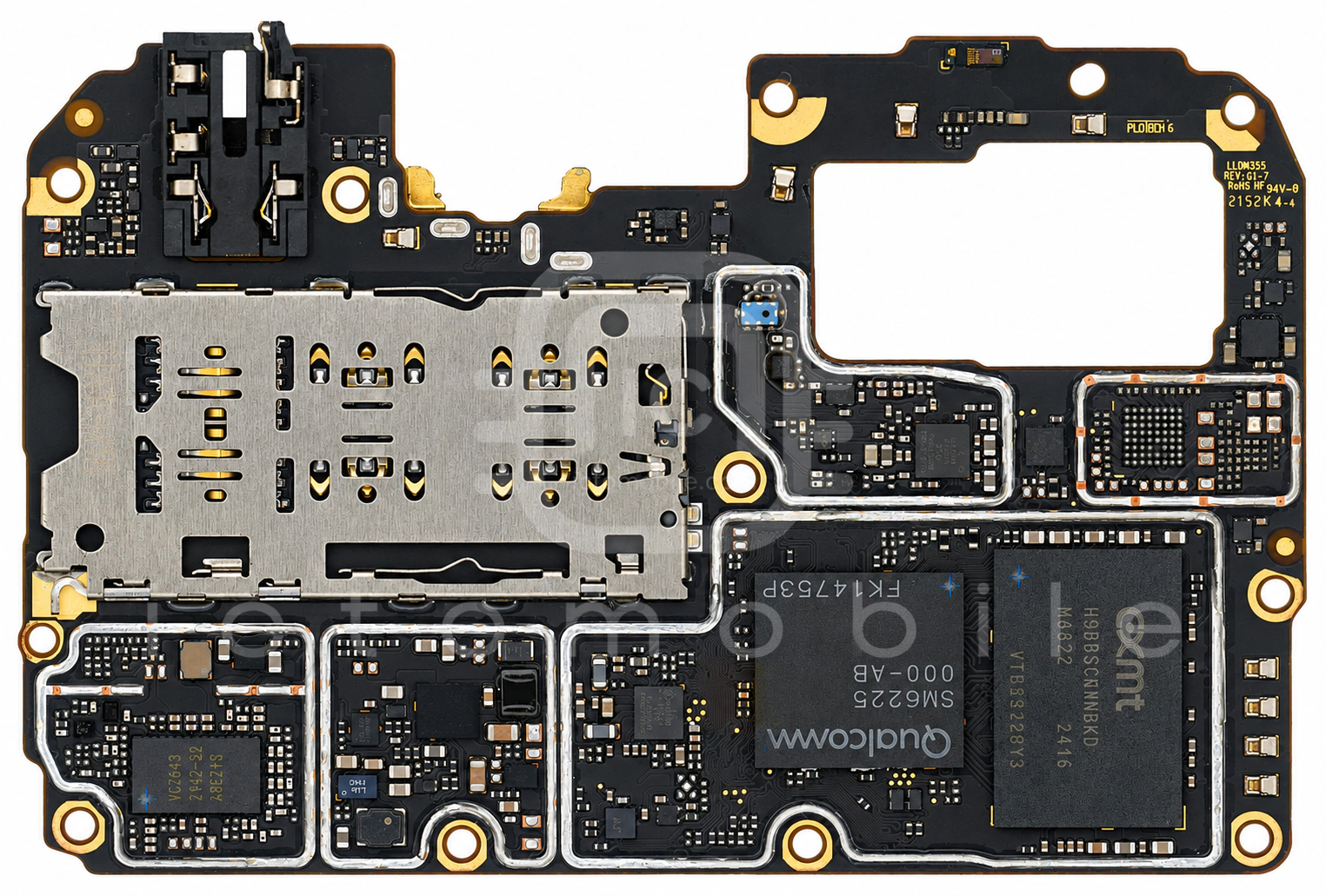

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

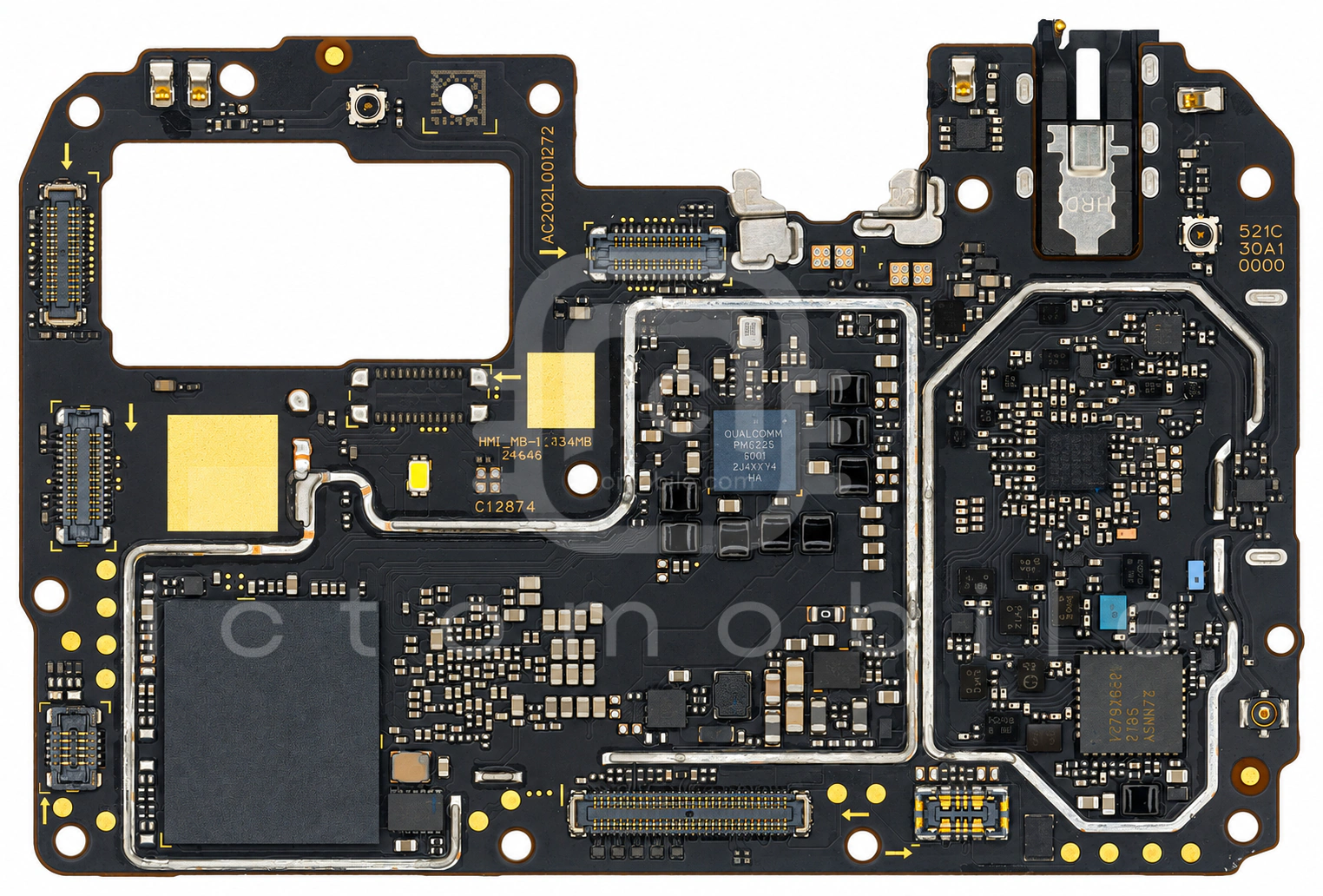

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۱۷ موقعیت از ۱۷ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱AW87390FCRآمپلی فایر صوتAwinic←
۲WCN3950بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۳AW9962Eدرایور بک لایت LCDAwinic←
۴ADUX1050سنسور GRIP/SARADI -AnalogDevices←
۵QET4101ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۶OCP8132Aدرایور LED فلاش دوربینOrient Chip Semiconductor←
۷CXDB5CCAM-MKحافظه RAMCXMT←
۸WCD9370Codec صوتQUALCOMM Incorporated←
۹WTR2965فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۱۰WL2866Dتغذیه دوربینOmniVision←
۱۱OCP2131WPADتغذیه صفحه نمایشOrient Chip Semiconductor←
۱۲VC7643-26پاور آمپلی فایر 3G و 4GVANCHIP←
۱۳SDINDDK4-64Gحافظه UFS (هارد)SanDisk←
۱۴SMB1351شارژQUALCOMM Incorporated←
۱۵Snapdragon 680 SM6225CPU بخش Application و BasebandQUALCOMM Incorporated←
۱۶VC7916-36ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)VANCHIP←
۱۷PM6225تغذیه (PMU)QUALCOMM Incorporated←
