نقشه برد Realme GT 6 (2AB781)

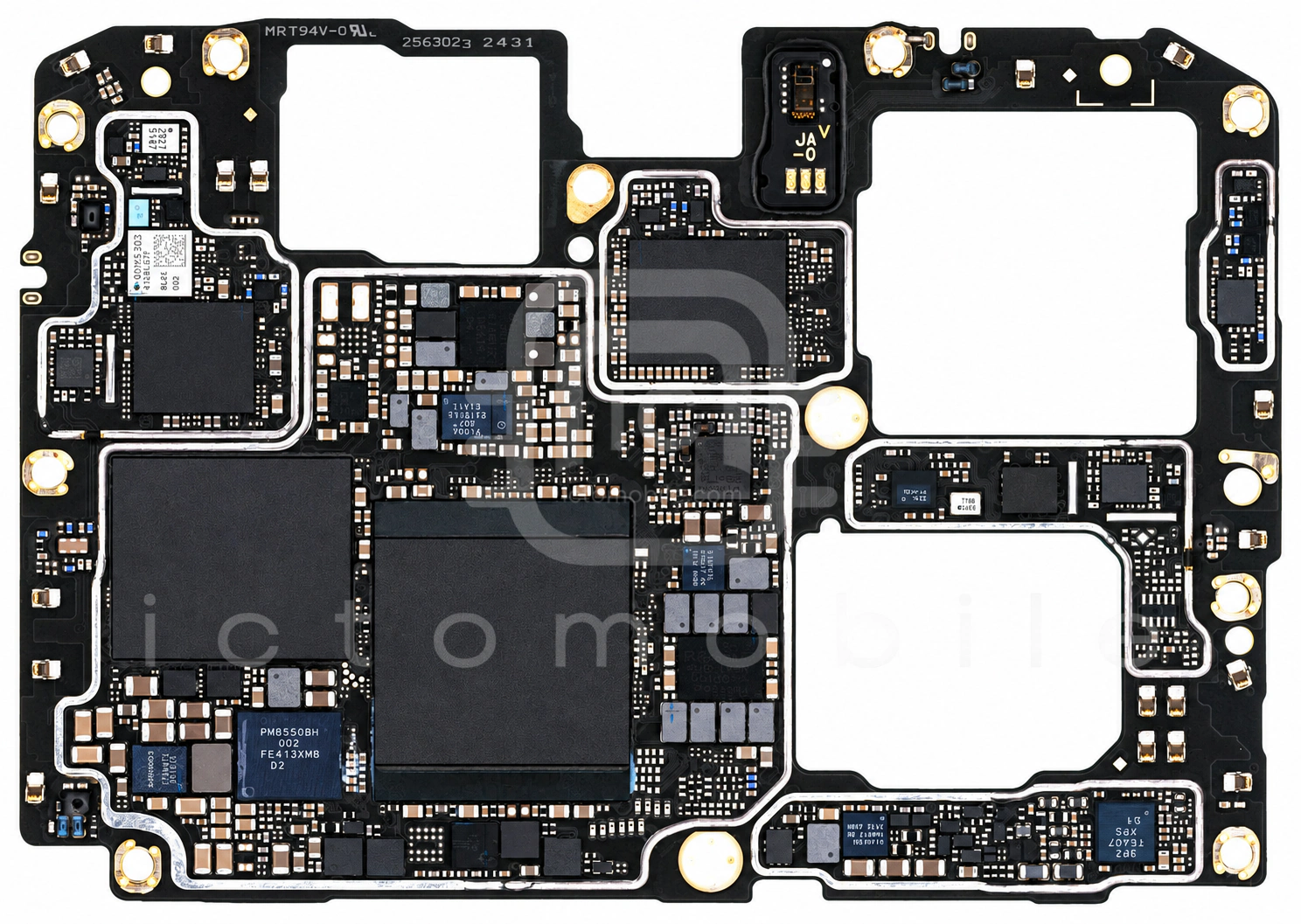

روی برد

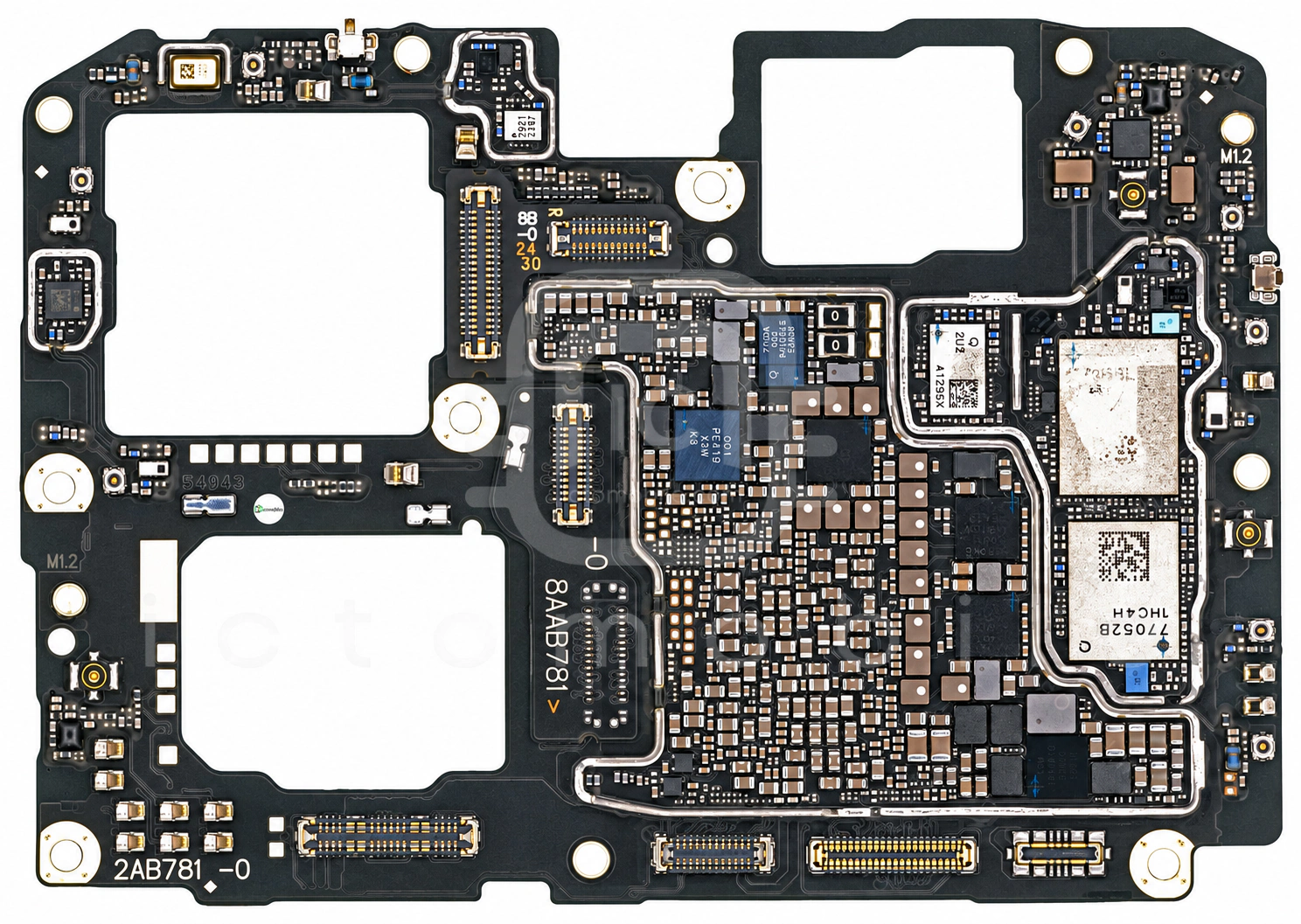

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۰ موقعیت از ۳۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱ICM-45261سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←

۲PMK8635بافر کلاکQUALCOMM Incorporated←

۳22T3R3NFCNXP Semiconductors←

۴SIA9175Lآمپلی فایر صوتVishay Siliconix←

۵PM8550VEتغذیه (PMU)QUALCOMM Incorporated←

۶WCD9395Codec صوتQUALCOMM Incorporated←

۷SIA9175Lآمپلی فایر صوتVishay Siliconix←

۹PM8550BHشارژ، اندازه گیر سطح باتری (Fuel Gauge)QUALCOMM Incorporated←

۱۰KLUEG4RHHD-B0G1حافظه UFS (هارد)Samsung semiconductor←

۱۱H58GG6AK8HX094حافظه RAMSkhynix←

۱۲Snapdragon 8s Gen 3 SM8635CPU بخش Application و BasebandQUALCOMM Incorporated←

۱۳QET7100AEPT (Envelope Power Tracker)QUALCOMM Incorporated←

۱۴PM8550VSتغذیه (PMU)QUALCOMM Incorporated←

۱۵PMR735Aتغذیه بخش RFQUALCOMM Incorporated←

۱۶WCN7851بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←

۱۷QDM5303سوئیچ آنتن DiversityQUALCOMM Incorporated←

۱۸SDR753فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←

۱۹QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←

۲۰2U2سوئیچ آنتنQUALCOMM Incorporated←

۲۱QM77058Lپاور آمپلی فایر 3G و 4G و 5GQORVO←

۲۲PM8550VSتغذیه (PMU)QUALCOMM Incorporated←

۲۳QM77052Bپاور آمپلی فایر 3G و 4G و 5GQORVO←

۲۴PM8550VSتغذیه (PMU)QUALCOMM Incorporated←

۲۵SGM3843Aتغذیه صفحه نمایشSG Micro←

۲۶PM8550VSتغذیه (PMU)QUALCOMM Incorporated←

۲۷PM8550تغذیه (PMU)QUALCOMM Incorporated←

۲۸QET7100AEPT (Envelope Power Tracker)QUALCOMM Incorporated←

۲۹PM8010تغذیه دوربینQUALCOMM Incorporated←

۳۰QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←

عیب‌یابی

یک ایراد را انتخاب کنید تا قطعه‌های همین برد که ممکن است آن را ایجاد کرده باشند مشخص شود.
