نقشه برد Samsung Galaxy S24+ (SM-S926U)

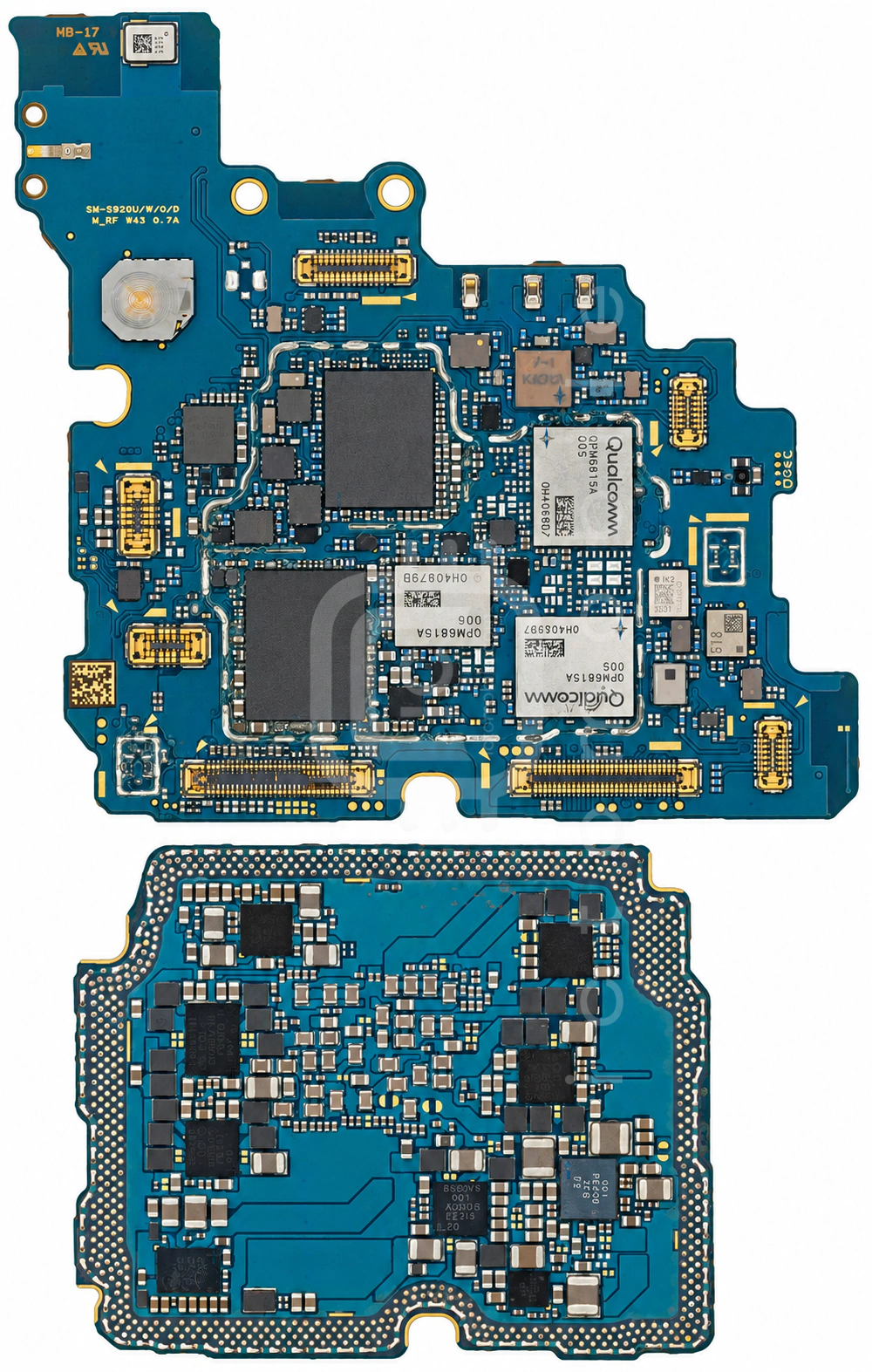

روی برد

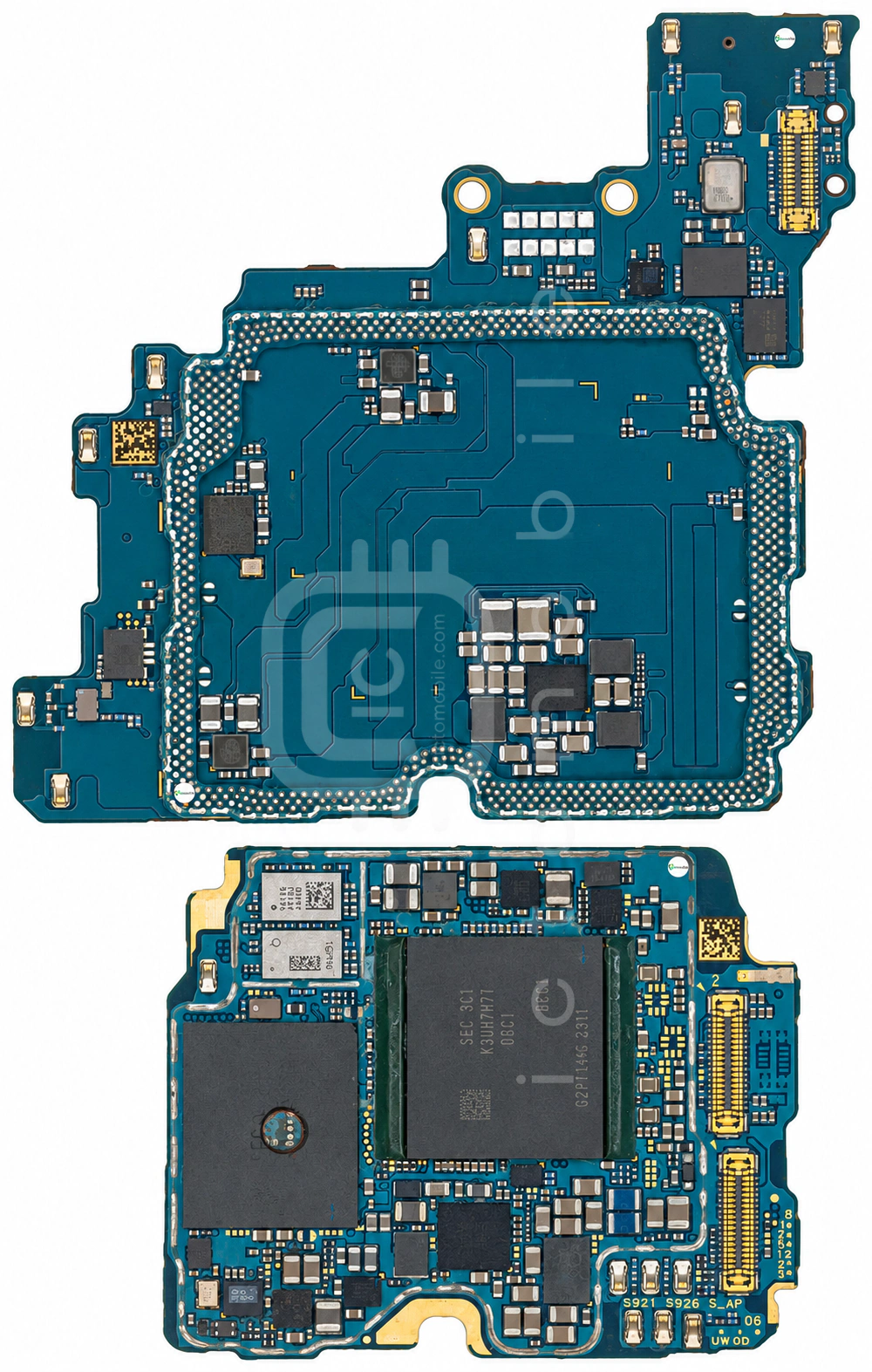

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۹ موقعیت از ۳۹ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱WCN7851بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←

۲SN300UNFC + eSIMNXP Semiconductors←

۳NXT4557GUمبدل سطح ولتاژ (Level Shifter/Level Translator)Nexperia←

۴QPM6815Aسوئیچ آنتن DiversityQUALCOMM Incorporated←

۵1K2سوئیچ آنتن Diversityنامعلوم←

۶HFQRXGPJB-518سوئیچ آنتن 5GMurata←

۷QPM6815Aسوئیچ آنتن DiversityQUALCOMM Incorporated←

۸QPM6810Aماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←

۹PMR735Dتغذیه بخش RFQUALCOMM Incorporated←

۱۰SDR875فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←

۱۱PM8550VSتغذیه (PMU)QUALCOMM Incorporated←

۱۲S2MPB02تغذیه (PMU)Samsung semiconductor←

۱۳PM8550VEتغذیه (PMU)QUALCOMM Incorporated←

۱۴PM8550VSتغذیه (PMU)QUALCOMM Incorporated←

۱۵PM8550VSتغذیه (PMU)QUALCOMM Incorporated←

۱۶PM8550VSتغذیه (PMU)QUALCOMM Incorporated←

۱۷PM8550تغذیه (PMU)QUALCOMM Incorporated←

۱۸CS35L42آمپلی فایر صوتCirrus Logic←

۱۹NU1665WDNBشارژ بی سیمNuVolta Technologies←

۲۰SFML5Z0K001-SYM1آمپلی فایر کم نویز (LNA)WISOL←

۲۱SFML6K0V001سوئیچ آنتن DiversityWISOL←

۲۲LPS22HHسنسور فشار جو (Barometer)STMicroelectronics←

۲۳SR200DUltra Wideband (UWB)NXP Semiconductors←

۲۴LSM6DSOQسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←

۲۵S2DOS07تغذیه صفحه نمایشSamsung semiconductor←

۲۶QET6105APT (Average Power Tracking)QUALCOMM Incorporated←

۲۷961BSماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)ADI -AnalogDevices←

۲۸CS35L42آمپلی فایر صوتCirrus Logic←

۲۹QET6105APT (Average Power Tracking)QUALCOMM Incorporated←

۳۰STM32G051F8Y6TRمیکروکنترلرSTMicroelectronics←

۳۱KLUFG8RHGB-B0E1حافظه UFS (هارد)Samsung semiconductor←

۳۲K3KL4L40EM-BGCUحافظه RAMSamsung semiconductor←

۳۳Snapdragon 8 Gen 3 for Galaxy SM8650-ACCPU بخش Application و BasebandQUALCOMM Incorporated←

۳۴MAX77775تغذیه (PMU)Maxim←

۳۵PCA9481AUKشارژNXP Semiconductors←

۳۶KTS1652EIACمحافظ اضافه ولتاژKinetic Technologies←

۳۷CS40L26درایور ویبراتورCirrus Logic←

۳۸PMK8650بافر کلاکQUALCOMM Incorporated←

۳۹QET6105APT (Average Power Tracking)QUALCOMM Incorporated←

عیب‌یابی

از مشکل به قطعه

یک ایراد را انتخاب کنید تا قطعه‌های همین برد که ممکن است آن را ایجاد کرده باشند مشخص شود.
