برد سامسونگ Z Flip6 (SM-F741U)

SM-F741U

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

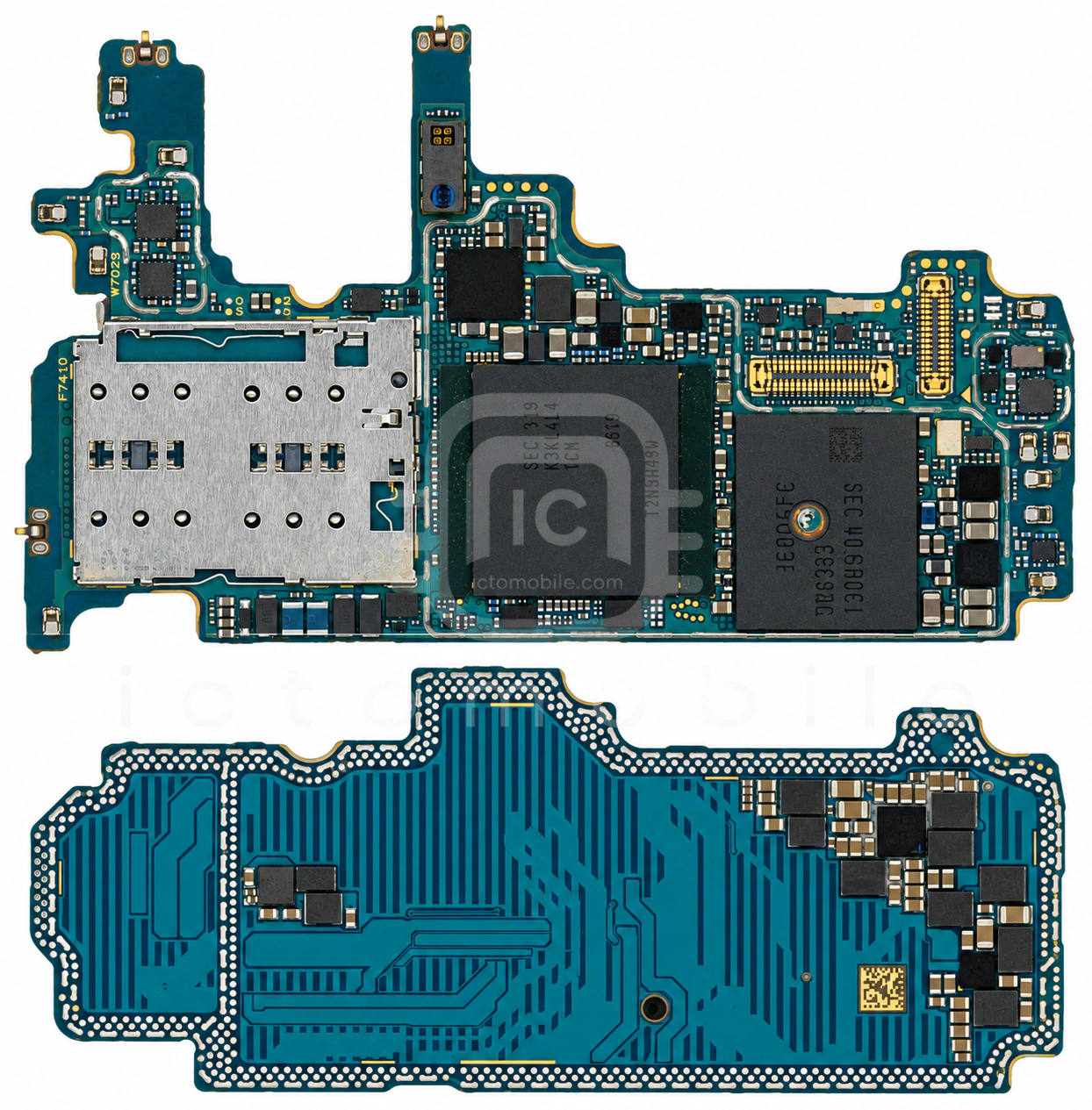

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

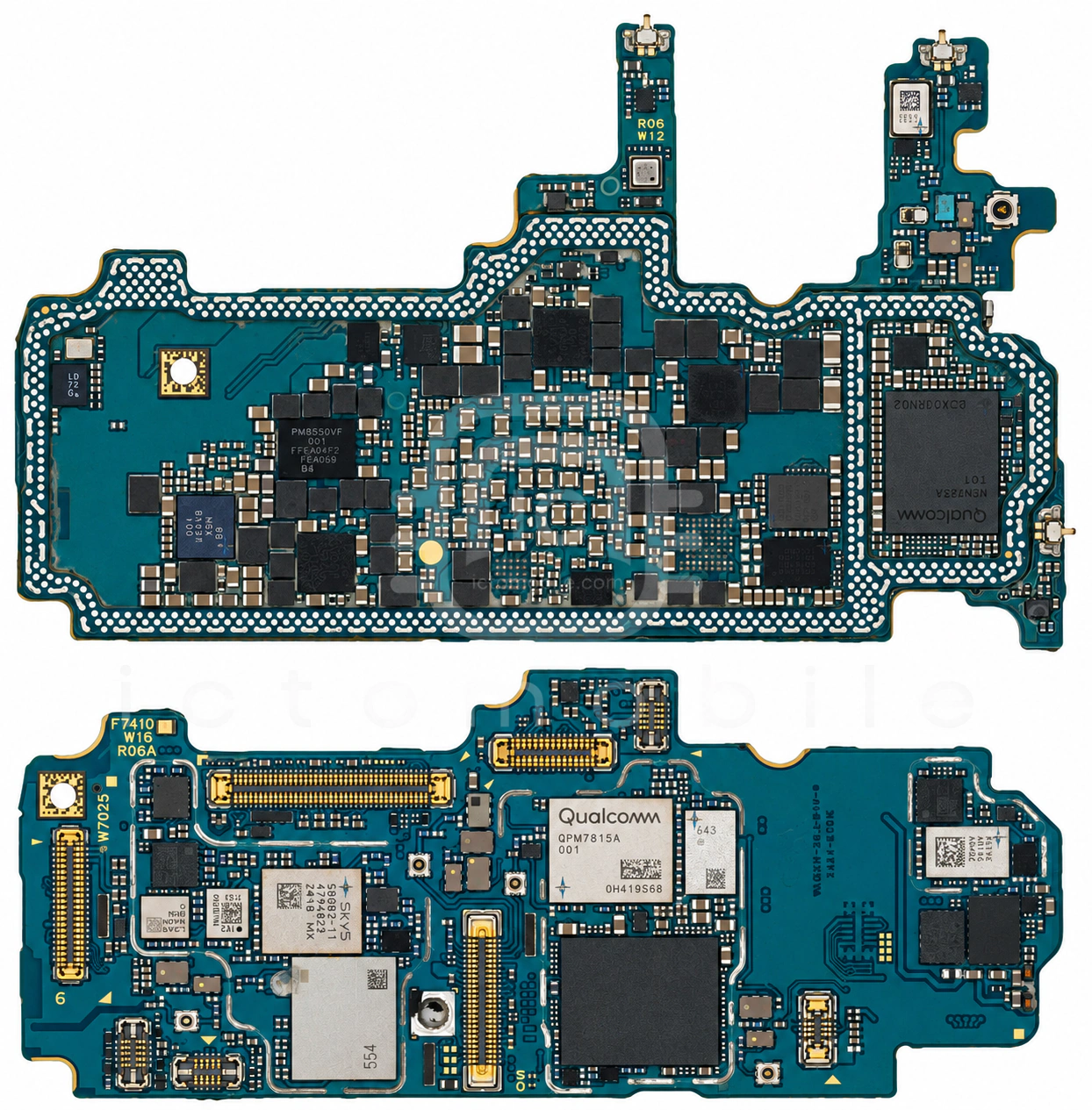

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۷ موقعیت از ۳۷ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱K3KL4L40EM-BGCUحافظه RAMSamsung semiconductor←
۲S2DOS05تغذیه صفحه نمایش و صفحه لمسی (تاچ)Samsung semiconductor←
۳1K2سوئیچ آنتن Diversityنامعلوم←
۴SN012578YCGRآمپلی فایر صوتTexas Instruments←
۵30T17C20NFC + eSIMNXP Semiconductors←
۶KLUFG8RHHD-B0G1حافظه UFS (هارد)Samsung semiconductor←
۷PM8550VEتغذیه (PMU)QUALCOMM Incorporated←
۸WCN7851بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۹HFQFELEFC-643آمپلی فایر کم نویز (LNA)Murata←
۱۰MAX77775Pتغذیه (PMU)Maxim←
۱۱QPM7815Aماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←
۱۲SKY58083-11ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Skyworks Solutions Inc←
۱۳LSM6DSOQسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۱۴S2MPB03X01‐6030تغذیه دوربینSamsung semiconductor←
۱۵Snapdragon 8 Gen 3 for Galaxy SM8650-ACCPU بخش Application و BasebandQUALCOMM Incorporated←
۱۶CPS4038شارژ بی سیمConvenient Power←
۱۷PM8550تغذیه (PMU)QUALCOMM Incorporated←
۱۸961BSماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)ADI -AnalogDevices←
۱۹SM5461شارژSilicon Mitus←
۲۰HFQRXXTJB-645سوئیچ آنتن DiversityMurata←
۲۱TUSB2E112YCGRدرایور USBTexas Instruments←
۲۲NXT4557GUمبدل سطح ولتاژ (Level Shifter/Level Translator)Nexperia←
۲۳NXT4557GUمبدل سطح ولتاژ (Level Shifter/Level Translator)Nexperia←
۲۴OS15Aتغذیه صفحه نمایشSamsung semiconductor←
۲۵ET9668محافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۲۶SN012578YCGRآمپلی فایر صوتTexas Instruments←
۲۷L2AXآمپلی فایر کم نویز (LNA)WISOL←
۲۸HFQRXXTJB-645سوئیچ آنتن DiversityMurata←
۲۹554ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)نامعلوم←
۳۰PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۳۱SDR875فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۳۲MAX17333اندازه گیر سطح باتری (Fuel Gauge)Maxim←
۳۳QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۳۴PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۳۵S3K250AFDV-MF35میکروکنترلرSamsung semiconductor←
۳۶PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۳۷PMK8550بافر کلاکQUALCOMM Incorporated←
