برد سامسونگ Z Flip5 (SM-F731U)

SM-F731U

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

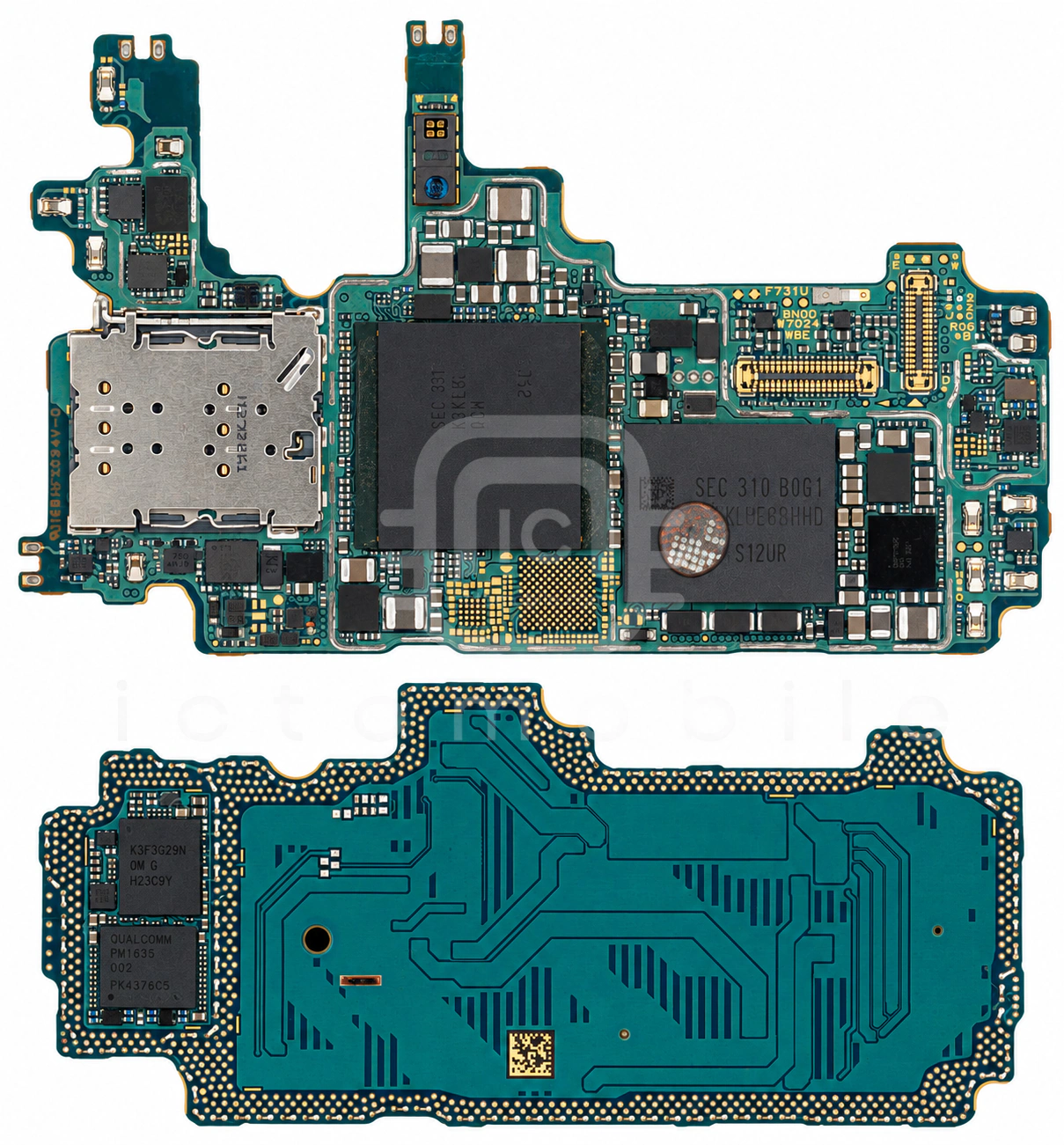

تصویر روی برد گوشی با نقاط آی‌سی
روی برد
تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۵ موقعیت از ۴۵ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱S2DOS15X02-6130تغذیه صفحه نمایشSamsung semiconductor←
۲S2ASL11محافظ اضافه ولتاژSamsung semiconductor←
۳K3KL3L30CM-BGCTحافظه RAMSamsung semiconductor←
۴SFML6K0V001سوئیچ آنتن DiversityWISOL←
۵PMR735Dتغذیه بخش RFQUALCOMM Incorporated←
۶MAX77705Cدرایور USB، شارژ، درایور LED فلاش دوربین و درایور ویبراتورMaxim←
۷QPM6810Aماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←
۸WCN6856بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۹PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۱۰LSM6DSOQسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۱۱S2MPB03X01-6031تغذیه دوربینSamsung semiconductor←
۱۲SN220TUK-B01JJ0NFCNXP Semiconductors←
۱۳SKY8267-11ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۱۴FPF3188AUCXمحافظ اضافه ولتاژON Semiconductor←
۱۵SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۱۶QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۱۷TUSB2E111YCGRدرایور USBTexas Instruments←
۱۸S3K250AFDV-MF35میکروکنترلرSamsung semiconductor←
۱۹ET9902محافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۲۰PM8550VEتغذیه (PMU)QUALCOMM Incorporated←
۲۱PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۲۲1K2سوئیچ آنتن Diversityنامعلوم←
۲۳QDM3572سوئیچ آنتنQUALCOMM Incorporated←
۲۴S2DOS05تغذیه صفحه نمایش و صفحه لمسی (تاچ)Samsung semiconductor←
۲۵CPS4038شارژ بی سیمConvenient Power←
۲۶WLAN7207Hسوئیچ آنتن بلوتوث و وای فای (wifi)NXP Semiconductors←
۲۷QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۲۸SKY58269-11ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۲۹SFML6Z0K001سوئیچ آنتن DiversityWISOL←
۳۰PCA9482UKشارژNXP Semiconductors←
۳۱QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۳۲TFA9878BUKآمپلی فایر صوتGoodix←
۳۳WLAN7207Hسوئیچ آنتن بلوتوث و وای فای (wifi)NXP Semiconductors←
۳۴PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۳۵PM8550تغذیه (PMU)QUALCOMM Incorporated←
۳۶AFEM-9146ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
۳۷Snapdragon 8 Gen 2 for Galaxy SM8550-ACCPU بخش Application و BasebandQUALCOMM Incorporated←
۳۸QPM6815ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QUALCOMM Incorporated←
۳۹KLUFG8RHHD-B0G1حافظه UFS (هارد)Samsung semiconductor←
۴۰QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۴۱PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۴۲PMK8550بافر کلاکQUALCOMM Incorporated←
۴۳L2AXآمپلی فایر کم نویز (LNA)WISOL←
۴۴S2ASL01محافظ اضافه ولتاژSamsung semiconductor←
۴۵SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
