نقشه برد vivo IQOO Neo9S Pro+ (PD2403AM)

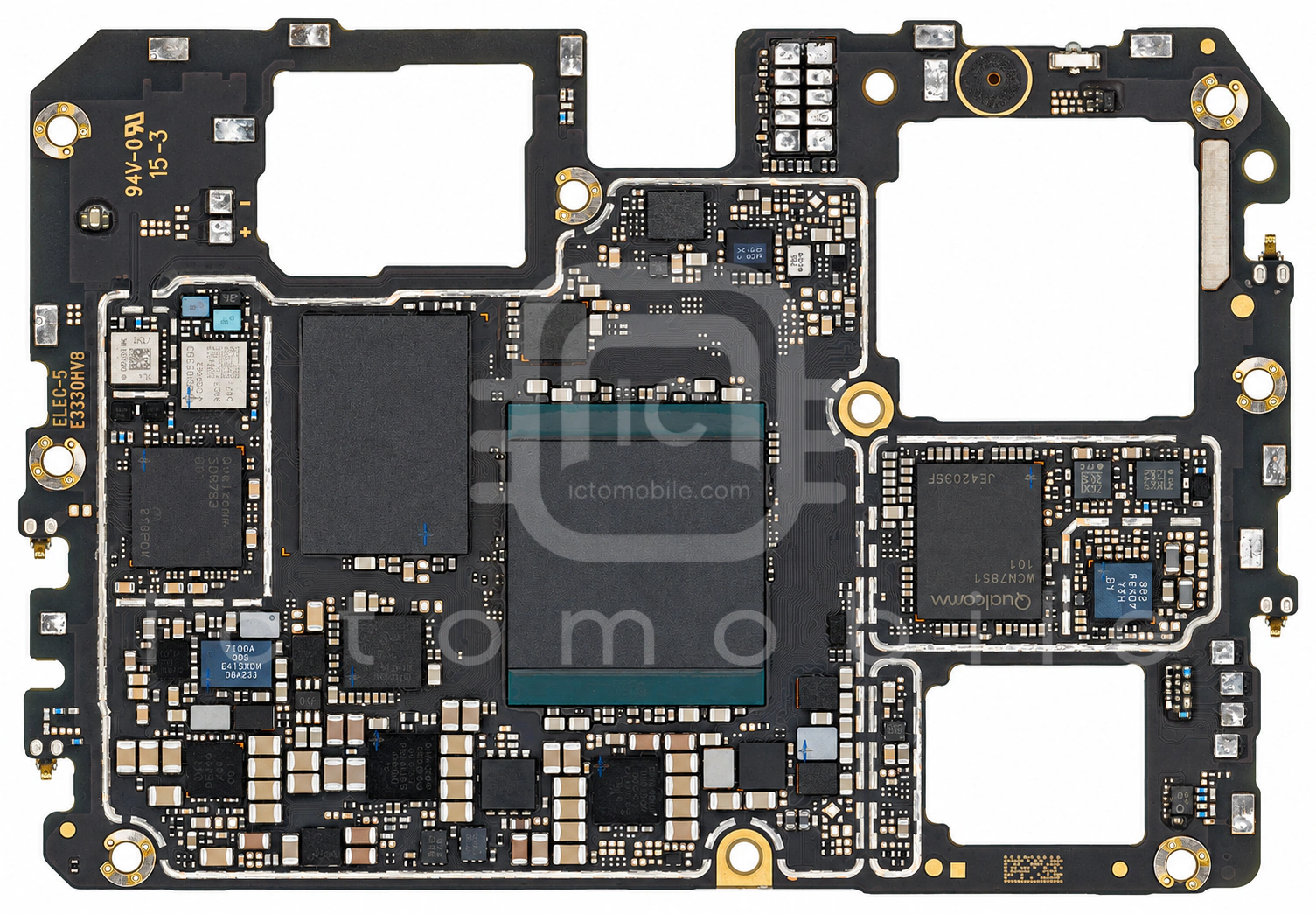

روی برد

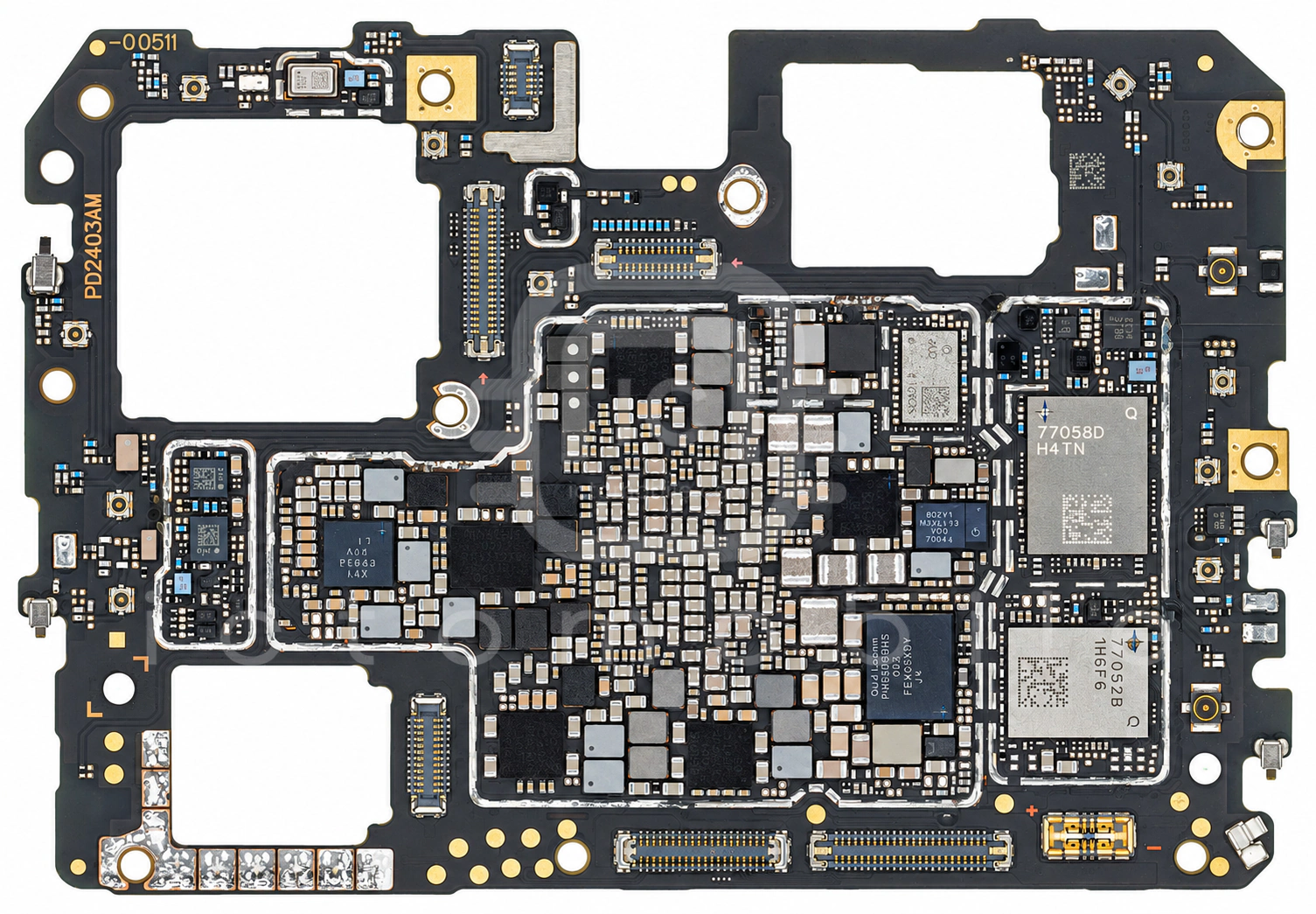

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۸ موقعیت از ۳۸ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱PMK8650بافر کلاکQUALCOMM Incorporated←

۲LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←

۳22T3R3NFCNXP Semiconductors←

۴KLUFG8RHHD-B0G1حافظه UFS (هارد)Samsung semiconductor←

۵K3KL5L50CM-BGCWحافظه RAMSamsung semiconductor←

۶Snapdragon 8 Gen 3 SM8650-ABCPU بخش Application و BasebandQUALCOMM Incorporated←

۷WCN7851بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←

۸WCD9395Codec صوتQUALCOMM Incorporated←

۹QXM1083ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←

۱۰QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←

۱۱AW88261FORآمپلی فایر صوتAwinic←

۱۲SMB1396شارژQUALCOMM Incorporated←

۱۳LNB8303DT0AGترانزیستور MosfetLRC←

۱۴SMB1396شارژQUALCOMM Incorporated←

۱۵Qسوئیچ آنالوگNovaTek←

۱۶PTVS10VU1UPAدیود محافظ ولتاژ TVSNexperia←

۱۷3V1تغذیه (PMU)QUALCOMM Incorporated←

۱۸QET7100AEPT (Envelope Power Tracker)QUALCOMM Incorporated←

۱۹PMR735Dتغذیه بخش RFQUALCOMM Incorporated←

۲۰SDR753فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←

۲۱QDM5303سوئیچ آنتن DiversityQUALCOMM Incorporated←

۲۲QDM6577سوئیچ آنتن 5GQUALCOMM Incorporated←

۲۳CPW3101میکروکنترلرCHIPSEA←

۲۴MXD8539Sسوئیچ آنتن DiversityMAXSCEND←

۲۵QM77058Dپاور آمپلی فایر 3G و 4G و 5GQORVO←

۲۶2U2سوئیچ آنتنQUALCOMM Incorporated←

۲۷AW88261FORآمپلی فایر صوتAwinic←

۲۸PM8550VSتغذیه (PMU)QUALCOMM Incorporated←

۲۹QET7100AEPT (Envelope Power Tracker)QUALCOMM Incorporated←

۳۰PM8550VSتغذیه (PMU)QUALCOMM Incorporated←

۳۱PM8550BHSشارژ، اندازه گیر سطح باتری (Fuel Gauge)QUALCOMM Incorporated←

۳۲QM77052Bپاور آمپلی فایر 3G و 4G و 5GQORVO←

۳۳PM8550VSتغذیه (PMU)QUALCOMM Incorporated←

۳۴PM8550VSتغذیه (PMU)QUALCOMM Incorporated←

۳۵PM8550VEتغذیه (PMU)QUALCOMM Incorporated←

۳۶PM8550تغذیه (PMU)QUALCOMM Incorporated←

۳۷QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←

۳۸QXM1083ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←

عیب‌یابی

از مشکل به قطعه

یک ایراد را انتخاب کنید تا قطعه‌های همین برد که ممکن است آن را ایجاد کرده باشند مشخص شود.
