برد شیائومی Redmi Turbo 4 Pro (13510O10M0A)

13510O10M0A

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

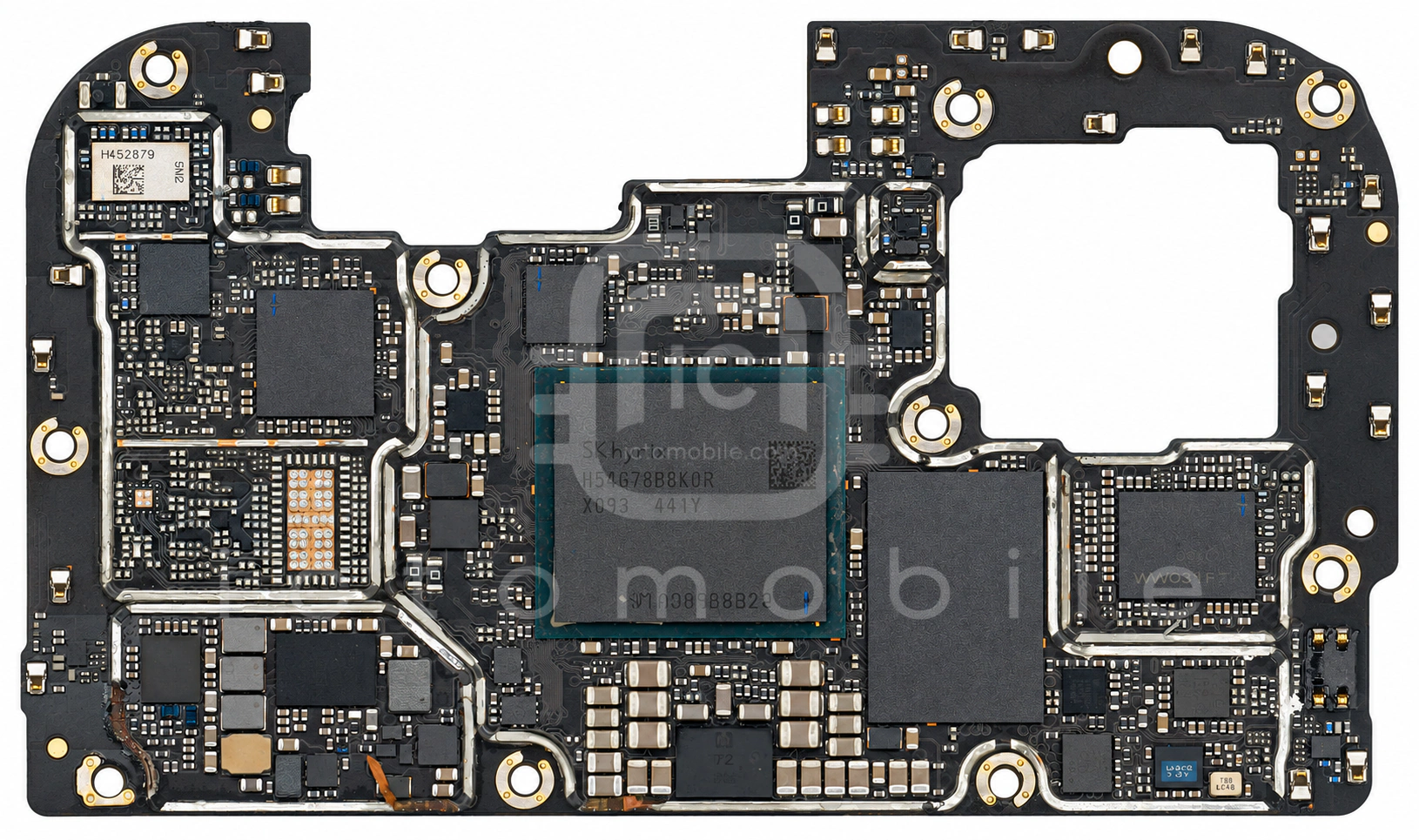

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

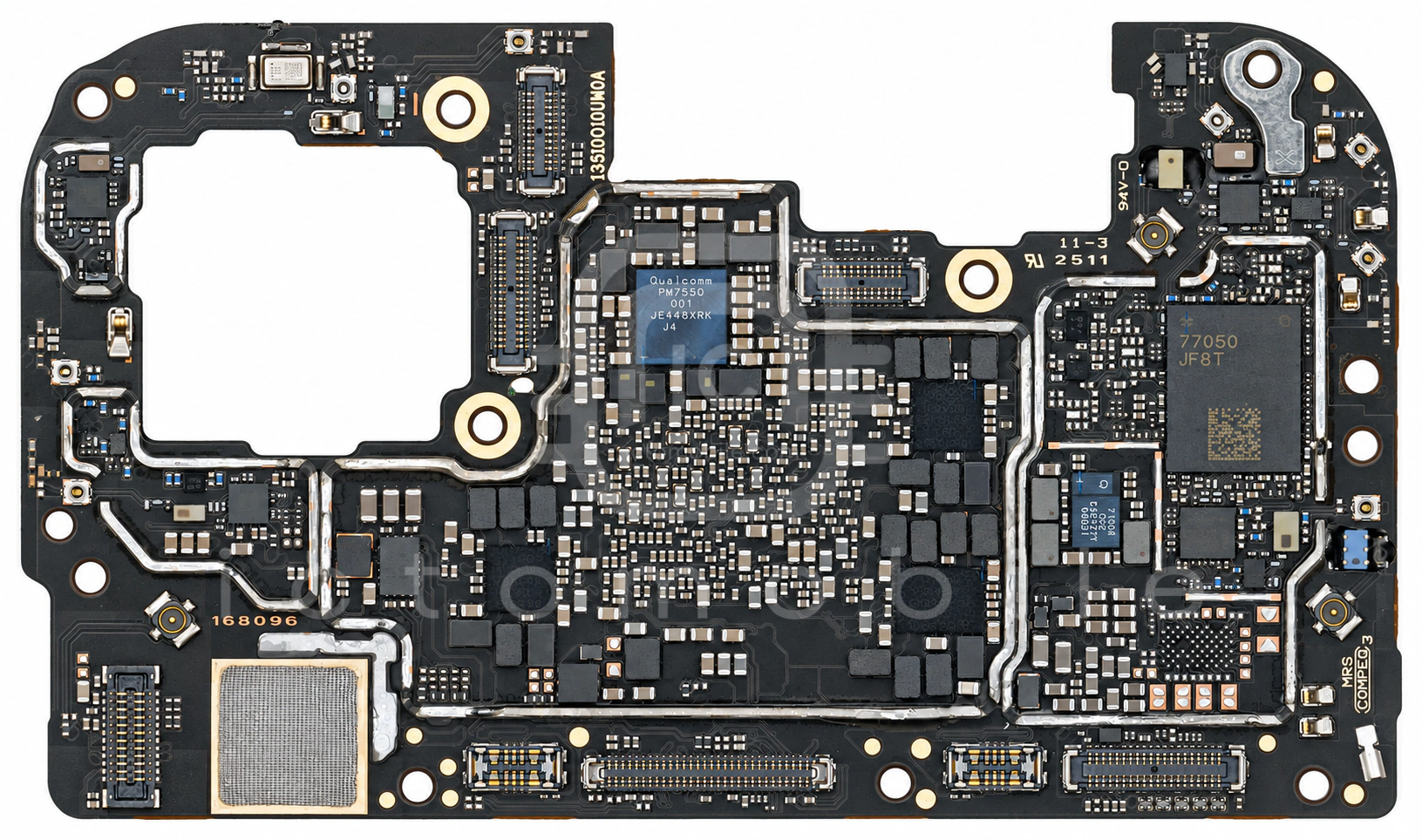

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۹ موقعیت از ۲۹ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱PMPB06R2ENترانزیستور MosfetNexperia←
۲QM77050TR13ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۳PM8010تغذیه دوربینQUALCOMM Incorporated←
۴HL5301مبدل سطح ولتاژ (Level Shifter/Level Translator)Halo Microelectronics←
۵PM8550VEتغذیه (PMU)QUALCOMM Incorporated←
۶PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۷QET7100Aردیاب پوش توان (EPT)QUALCOMM Incorporated←
۸SC8581CFFRشارژXiaomi←
۹PMK8650بافر کلاکQUALCOMM Incorporated←
۱۰FSA4480UCXدرایور USB Type-CON Semiconductor←
۱۱PM7550BAHتغذیه (PMU)QUALCOMM Incorporated←
۱۲WCN7750بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۱۳PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۱۴LSM6DSOQسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۱۵Snapdragon 8s Gen 4 SM8735CPU بخش Application و BasebandQUALCOMM Incorporated←
۱۶QPM7477پاور آمپلی فایر 5GQORVO←
۱۷HL5301مبدل سطح ولتاژ (Level Shifter/Level Translator)Halo Microelectronics←
۱۸HN8T274EJKX130حافظه UFS (هارد)Skhynix←
۱۹FS1945Fآمپلی فایر صوتFourSemi←
۲۰PM7550تغذیه (PMU)QUALCOMM Incorporated←
۲۱AW86927FCRدرایور ویبراتورAwinic←
۲۲SDR753فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۲۳PMPB06R2ENترانزیستور MosfetNexperia←
۲۴AW21024EQNRدرایور RGB LEDAwinic←
۲۵SN220TUK-B13LS0NFCNXP Semiconductors←
۲۶HL7603WL05کانورتر ولتاژ (DC/DC Voltage Converter)HMI Semi←
۲۷WCD9378Codec صوتQUALCOMM Incorporated←
۲۸FS1945Fآمپلی فایر صوتFourSemi←
۲۹H58G76BK8H-X095حافظه RAMSkhynix←
