برد شیائومی Redmi K80 Ultra (1351P2403M0A)

1351P2403M0A

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

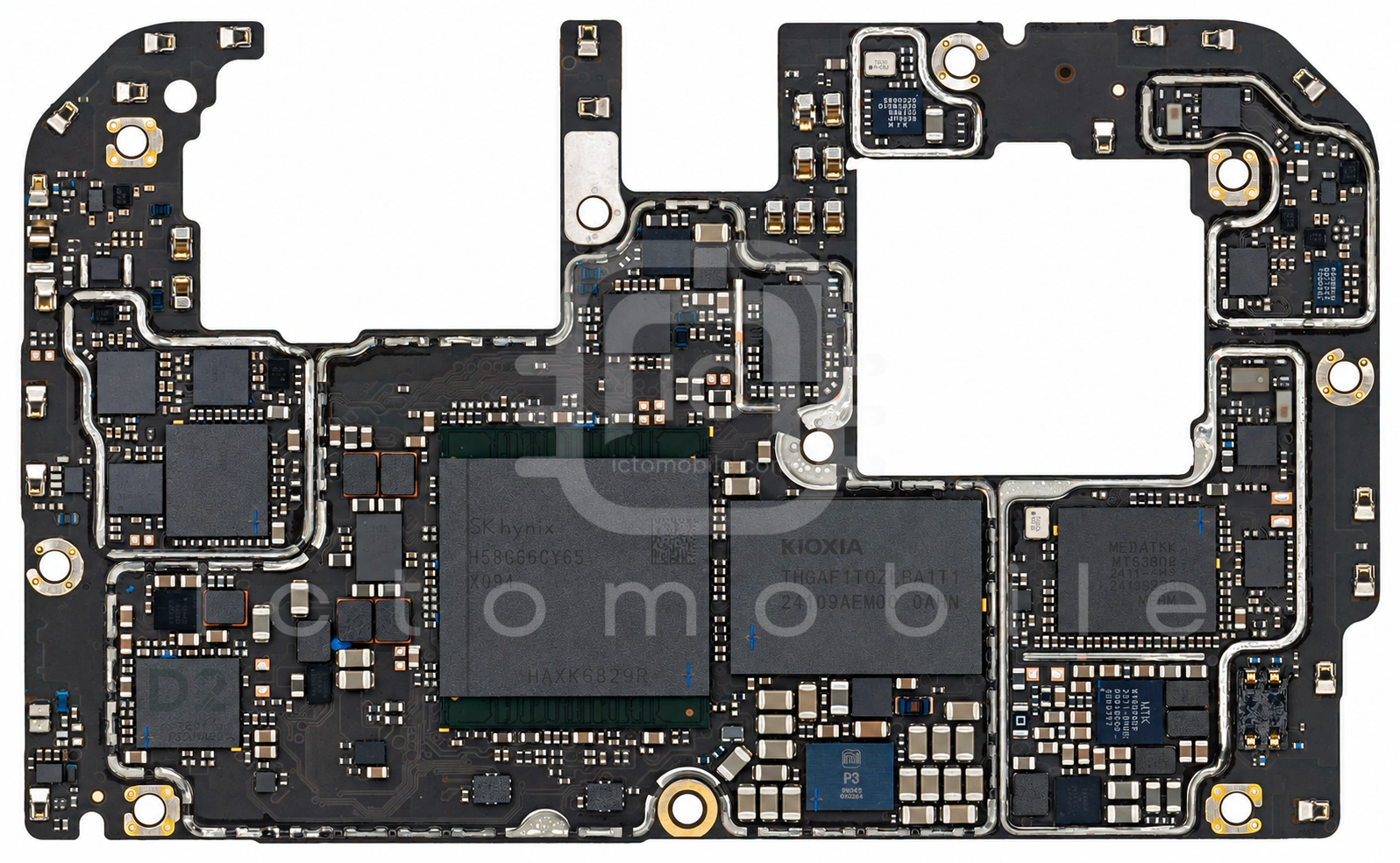

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

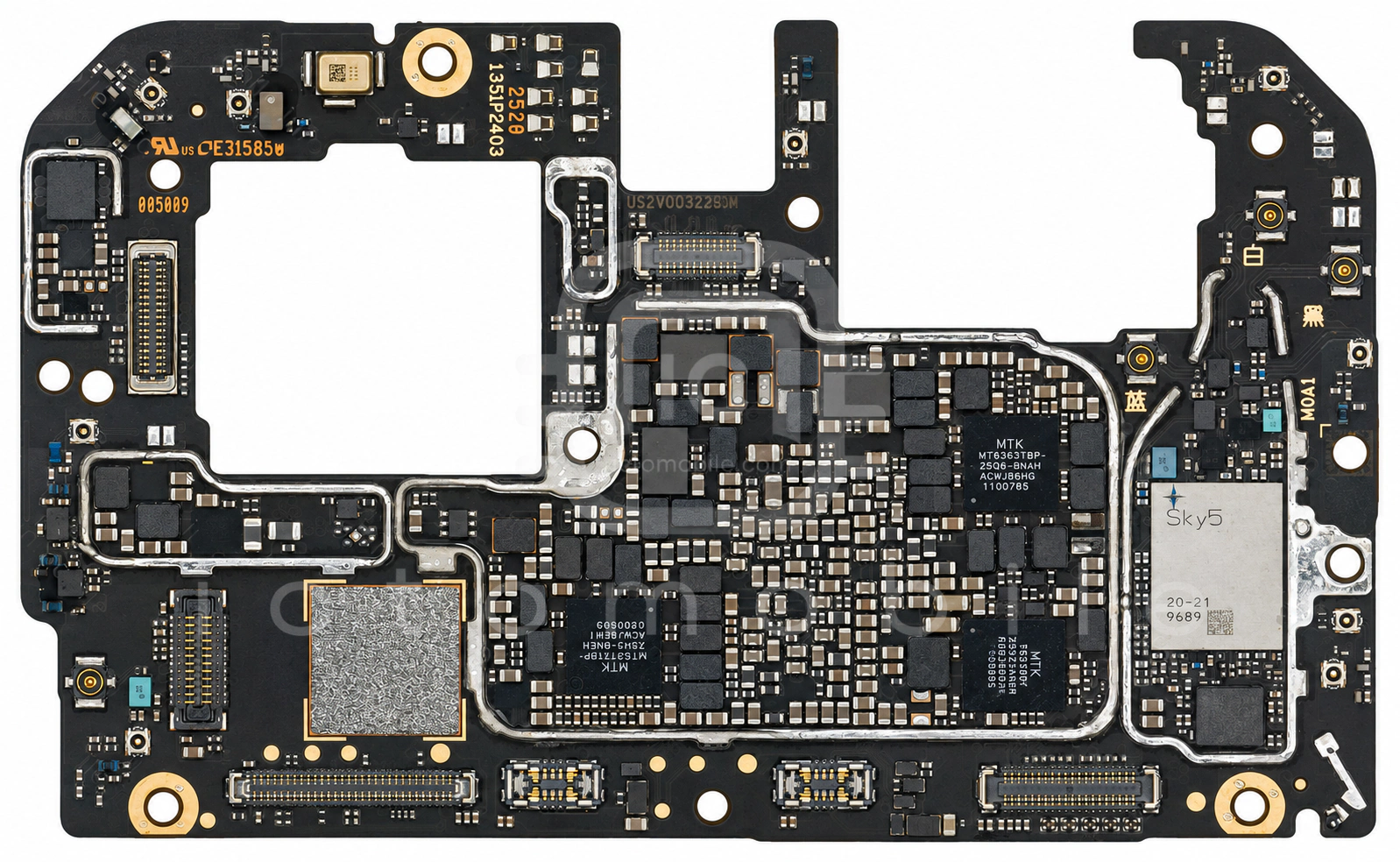

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۶ موقعیت از ۲۶ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱MT6379Pتغذیه (PMU)Mediatek←
۲MT6686GPSMediatek←
۳CS35L42آمپلی فایر صوتCirrus Logic←
۴MT6373TBPتغذیه (PMU)Mediatek←
۵MT6376SPتغذیه (PMU)Mediatek←
۶MT6399APT (Average Power Tracking)Mediatek←
۷HL7593W8کانورتر ولتاژ (DC/DC Voltage Converter)Halo Microelectronics←
۸THGJFT2E46BATVحافظه UFS (هارد)Toshiba Semiconductor←
۹MT6316CPتغذیه (PMU)Mediatek←
۱۰LN3420ADT2AGترانزیستور MosfetLRC←
۱۱CS35L42آمپلی فایر صوتCirrus Logic←
۱۲CS40L26درایور ویبراتورCirrus Logic←
۱۳MT6197Wفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۱۴H58GG6AK8HX094حافظه RAMSkhynix←
۱۵BMI320سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←
۱۶MT6685HPبافر کلاکMediatek←
۱۷D2پردازشگر تصویر صفحه نمایشNovaTek←
۱۸MT6363TBPتغذیه (PMU)Mediatek←
۱۹MT6653AEZبلوتوث و وای فای (BT & WIFI)Mediatek←
۲۰MXD9126UCسوئیچ آنتن 5GMAXSCEND←
۲۱MT6316APتغذیه (PMU)Mediatek←
۲۲MXD9863AAسوئیچ آنتن DiversityMAXSCEND←
۲۳SC8585CFFRشارژXiaomi←
۲۴OM9901-52پاور آمپلی فایر GSMOnmicro←
۲۵VC7537-82Mماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)VANCHIP←
۲۶HL7603WL05کانورتر ولتاژ (DC/DC Voltage Converter)HMI Semi←
