نقشه برد Xiaomi Poco M6 Pro 4G | Xiaomi Redmi Note 13 Pro 4G | Xiaomi Redmi Note 14S (135100N6)

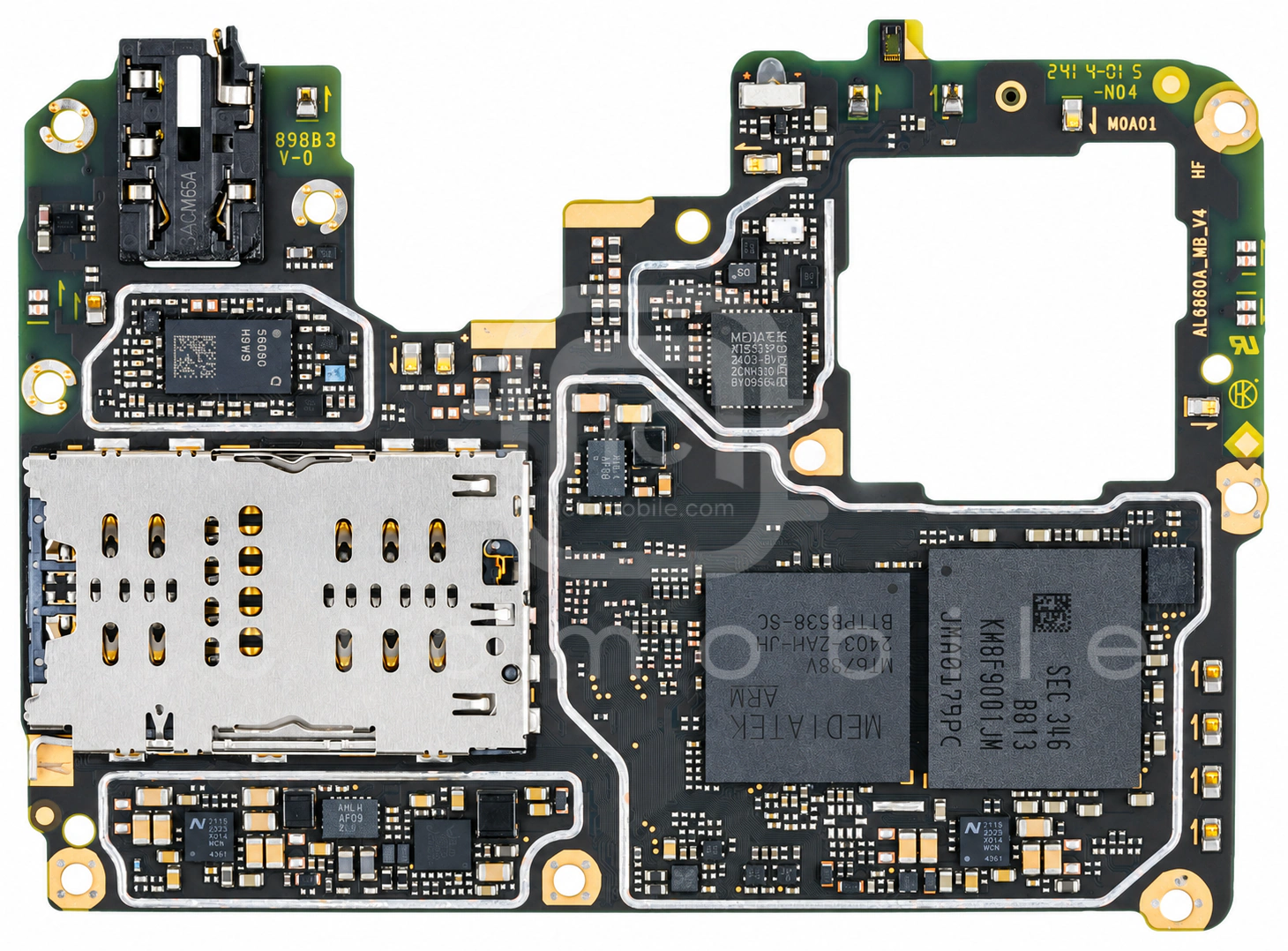

روی برد

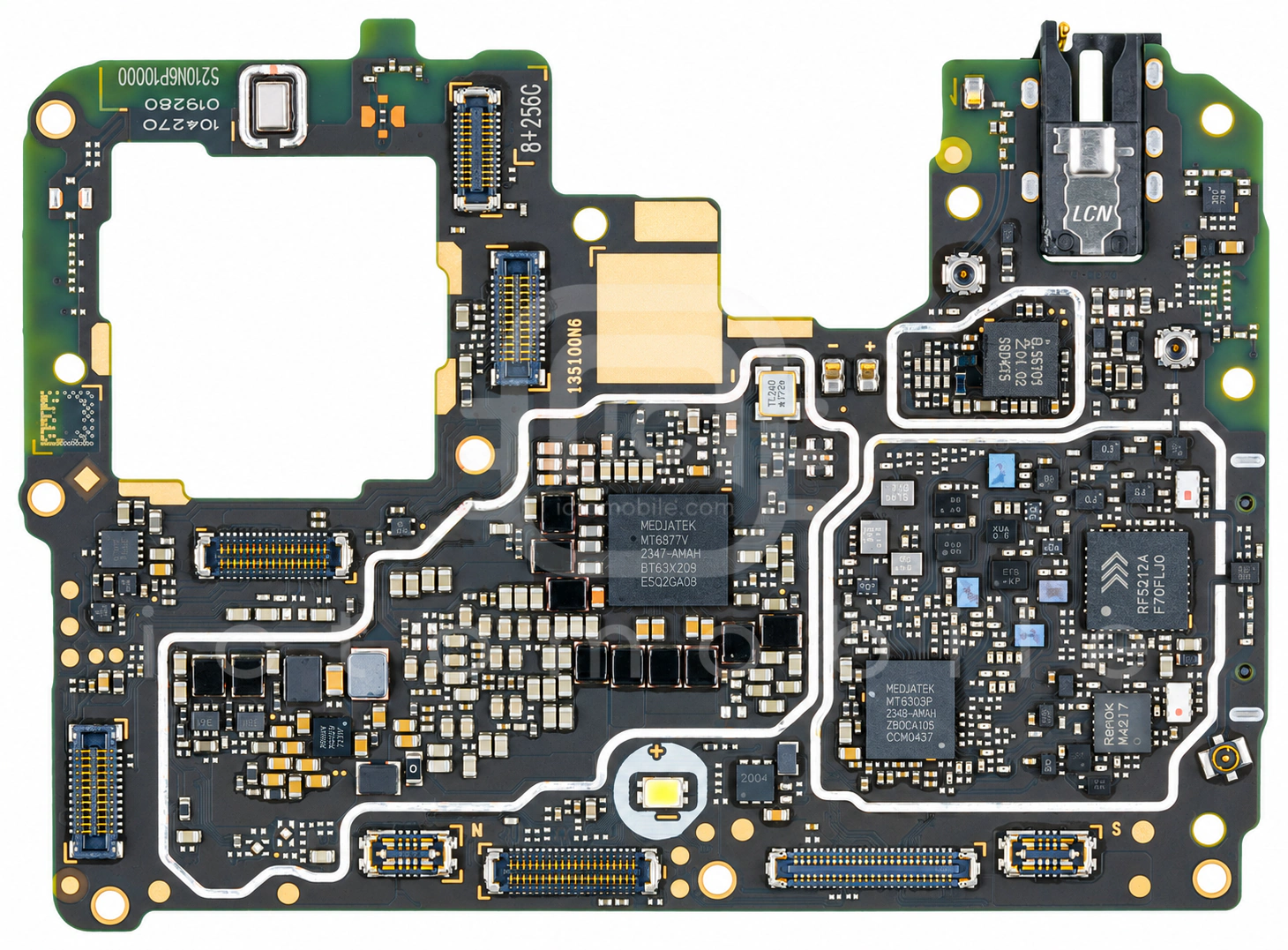

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۱۷ موقعیت از ۱۷ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←

۲AW87579FCRآمپلی فایر صوتAwinic←

۳LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←

۴KM8F9001JM-B813حافظه uMCP (هارد)Samsung semiconductor←

۵MediaTek Helio G99 MT6789CPU بخش Application و BasebandMediatek←

۶NU2115شارژNuVolta Technologies←

۷SC6601شارژSOUTHCHIP←

۸AW87579FCRآمپلی فایر صوتAwinic←

۹NU2115شارژNuVolta Technologies←

۱۰QM56030ماژول FEM باندهای 2G و 3G و 4GQORVO←

۱۱PN557A1EV-C101NFCNXP Semiconductors←

۱۲RF5212Aماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)RFMD←

۱۳MT6186MVفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←

۱۴SFMR8H0C001سوئیچ آنتن DiversityWISOL←

۱۵MT6366MWتغذیه (PMU)Mediatek←

۱۶ET5904تغذیه دوربینWuxi Etek Microelectronics Co←

۱۷SGM3837YGتغذیه صفحه نمایشSG Micro←

عیب‌یابی

یک ایراد را انتخاب کنید تا قطعه‌های همین برد که ممکن است آن را ایجاد کرده باشند مشخص شود.
