نقشه برد Honor X9C | Honor Magic7 Lite (HN3BRPM)

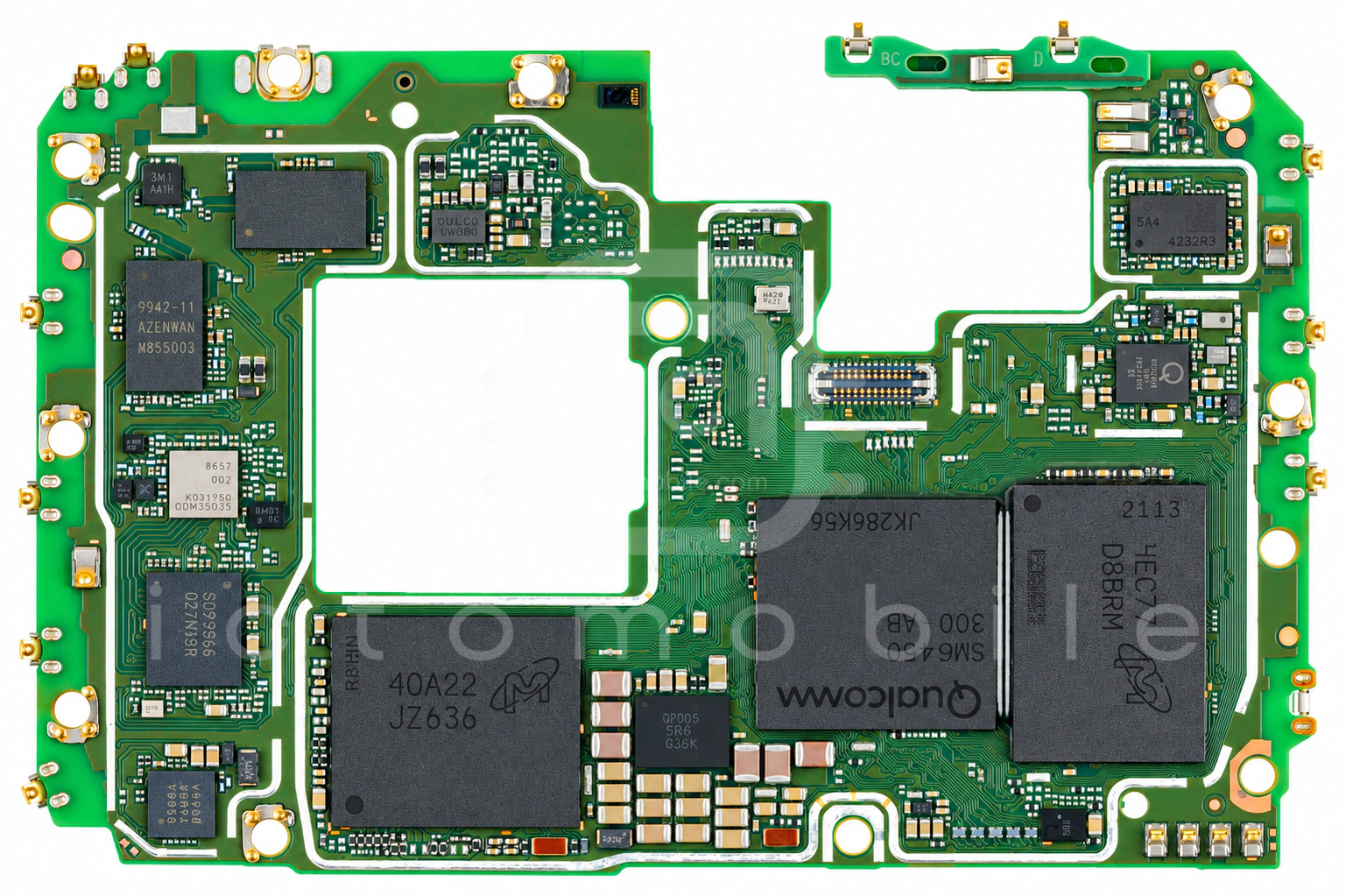

روی برد

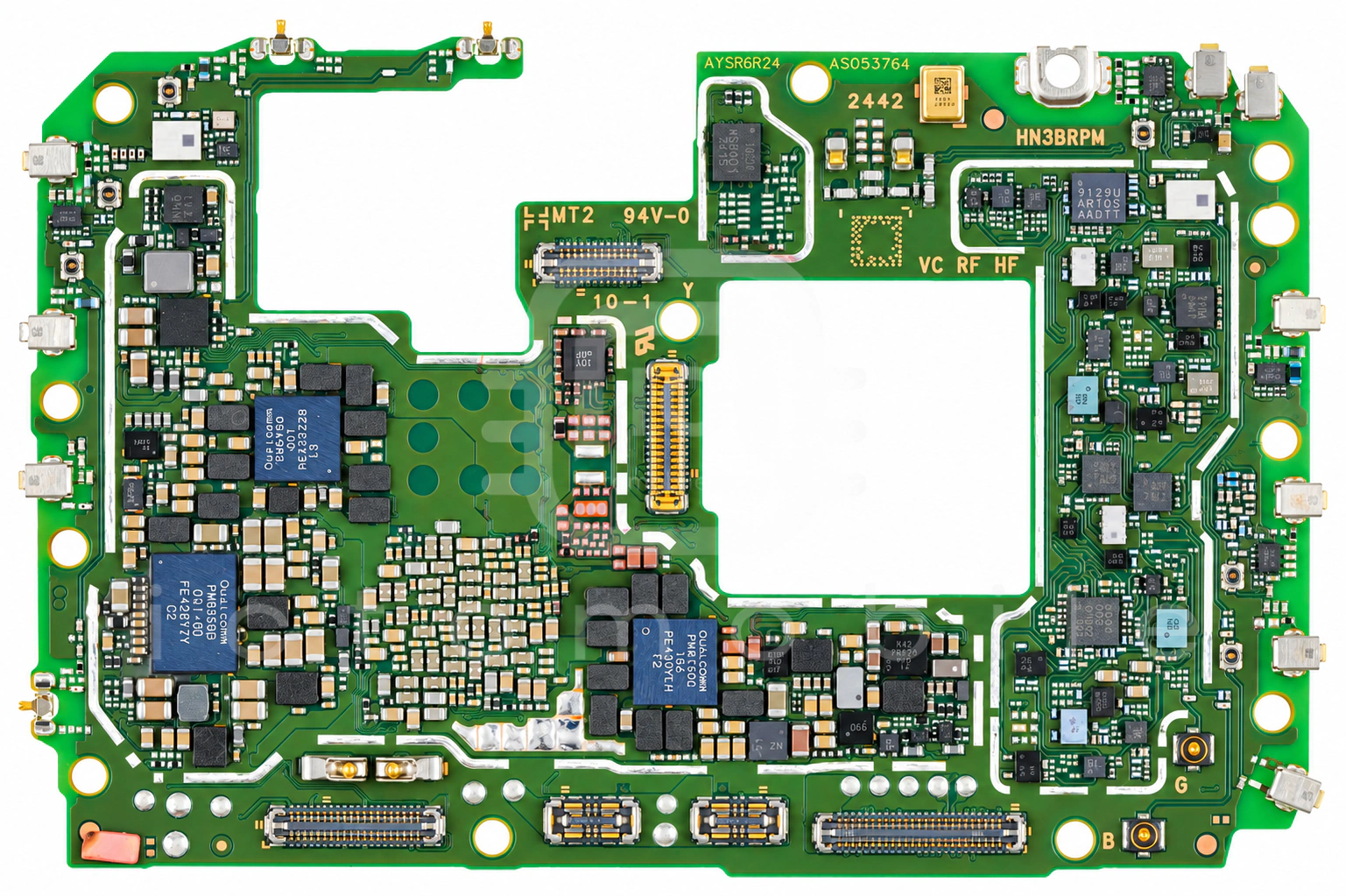

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۷ موقعیت از ۲۷ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱5A4نامعلومQORVO←

۲WCN3988بلوتوث، وای فای (wifi) و رادیو FMQUALCOMM Incorporated←

۴Snapdragon 6 Gen 1 5G SM6450CPU بخش Application و BasebandQUALCOMM Incorporated←

۵RT9426AWSCاندازه گیر سطح باتری (Fuel Gauge)RichTek←

۶SC8582شارژSOUTHCHIP←

۷MTFC512GAYAZHF-WTحافظه UFS (هارد)Micron←

۸OM9902-11پاور آمپلی فایر 3G و 4G و 5GOnmicro←

۹MXD8539Hسوئیچ آنتنMAXSCEND←

۱۰OM9902-11پاور آمپلی فایر 3G و 4G و 5GOnmicro←

۱۱QDM5303سوئیچ آنتن DiversityQUALCOMM Incorporated←

۱۲SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←

۱۳FX5566Aپاور آمپلی فایر GSMLansus←

۱۴MXD9129UAماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)MAXSCEND←

۱۵MXD8539Hسوئیچ آنتنMAXSCEND←

۱۶MXD8540Xسوئیچ آنتنMAXSCEND←

۱۷MXD8540Xسوئیچ آنتنMAXSCEND←

۱۸QLN5030سوئیچ آنتنQUALCOMM Incorporated←

۱۹QET6105APT (Average Power Tracking)QUALCOMM Incorporated←

۲۰QET4101EPT (Envelope Power Tracker)QUALCOMM Incorporated←

۲۱NZترانزیستور Mosfetنامعلوم←

۲۲PM6150Cتغذیه (PMU)QUALCOMM Incorporated←

۲۳PMK6450بافر کلاکQUALCOMM Incorporated←

۲۴ICM-42631سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←

۲۵AW88261FORآمپلی فایر صوتAwinic←

۲۶PM6450تغذیه (PMU)QUALCOMM Incorporated←

۲۷PM8350Bتغذیه (PMU)QUALCOMM Incorporated←

عیب‌یابی

یک ایراد را انتخاب کنید تا قطعه‌های همین برد که ممکن است آن را ایجاد کرده باشند مشخص شود.
