برد سامسونگ Quantum 2 (SM-A826S)

SM-A826S

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

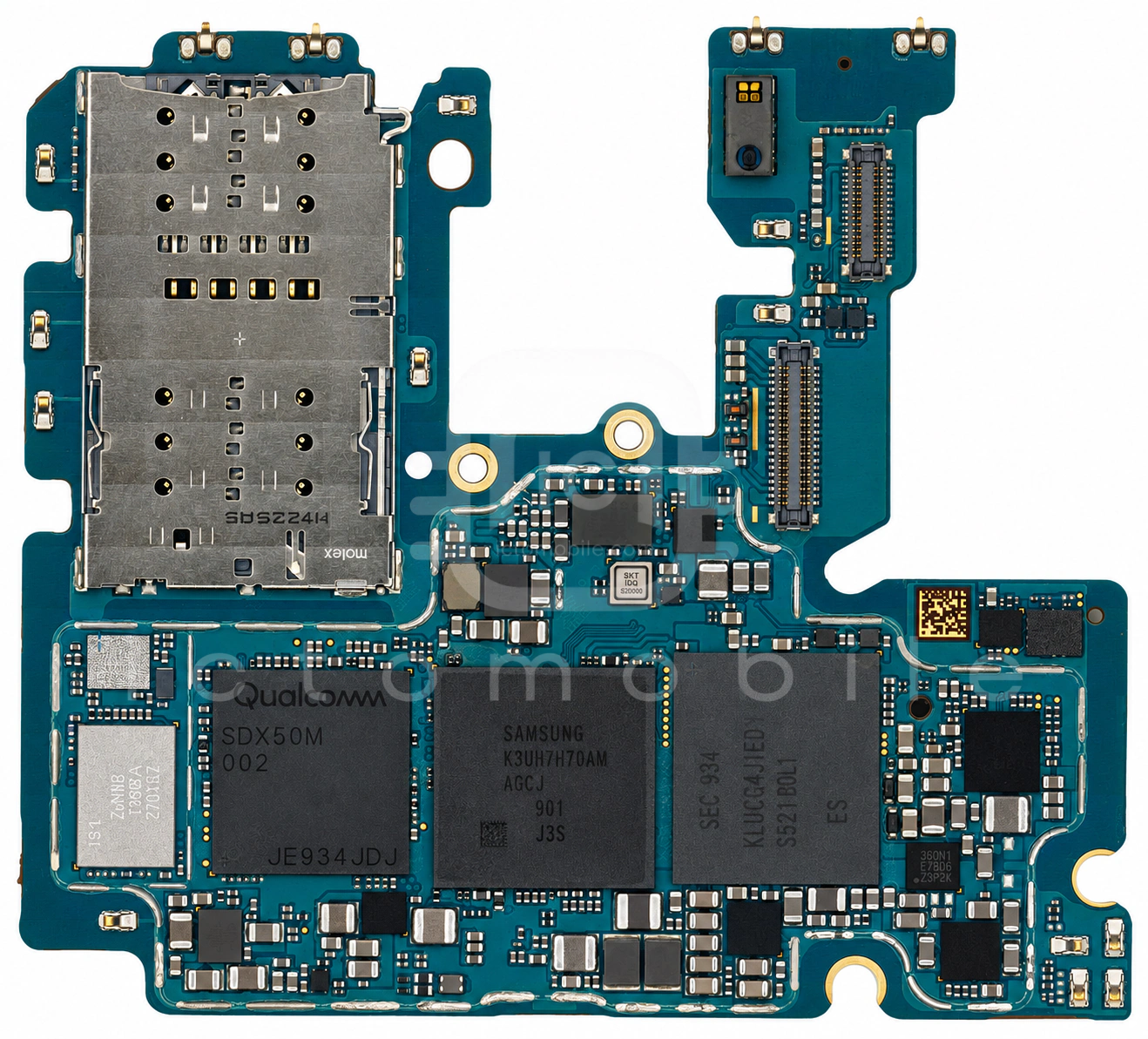

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

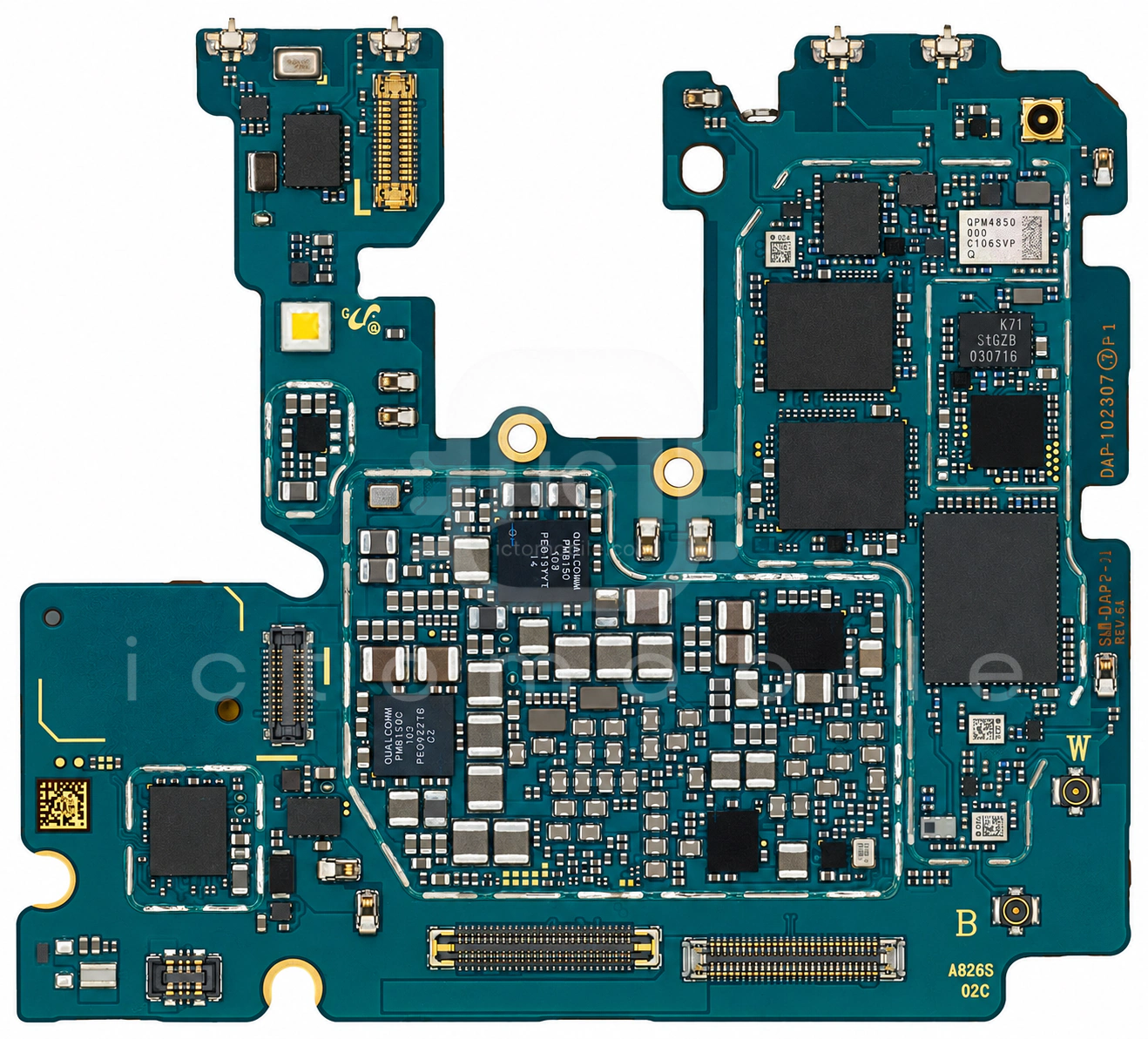

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۲ موقعیت از ۳۲ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱CS35L40آمپلی فایر صوتCirrus Logic←
۲SFML5E0K001سوئیچ آنتن DiversityWISOL←
۳FPF3788UCXسوئیچ بار (Load Switch)Fairchild Semiconductor←
۴SDX50MCPU بخش BasebandQUALCOMM Incorporated←
۵AFEM-9106ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
۶PM8150Cتغذیه بخش ApplicationQUALCOMM Incorporated←
۷KLUDG4UHDB-B2D1حافظه UFS (هارد)Samsung semiconductor←
۸LMFE4WFB-K71ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)Murata←
۹STM32G051F8Y6TRمیکروکنترلرSTMicroelectronics←
۱۰QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۱۱SDR8154فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۱۲MAX77705Cدرایور USB، شارژ، درایور LED فلاش دوربین و درایور ویبراتورMaxim←
۱۳QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۱۴PM8005تغذیه (PMU)QUALCOMM Incorporated←
۱۵LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۱۶WCD9341Codec صوتQUALCOMM Incorporated←
۱۷QPM4850پاور آمپلی فایر 3G و 4GQUALCOMM Incorporated←
۱۸QDM3870ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←
۱۹WCN3998بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۲۰PM8150تغذیه (PMU)QUALCOMM Incorporated←
۲۱PCA9468B3شارژNXP Semiconductors←
۲۲PMK8002بافر کلاکQUALCOMM Incorporated←
۲۳CS35L40آمپلی فایر صوتCirrus Logic←
۲۴K3UH6H60BM-AGCLحافظه RAMSamsung semiconductor←
۲۵LMTWDVFA-J51ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Murata←
۲۶SDR8150فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۲۷S2NSEN4XS2NFCSamsung semiconductor←
۲۸S2MPB03X01-6031تغذیه دوربینSamsung semiconductor←
۲۹PMX50تغذیه بخش BasebandQUALCOMM Incorporated←
۳۰ZF115NMSTZINITIX←
۳۱SM3080تغذیه صفحه نمایشSilicon Mitus←
۳۲SKY77365-11پاور آمپلی فایر GSMSkyworks Solutions Inc←
