برد شیائومی Redmi Turbo 4 (135100O10M0A1)

135100O10M0A1

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

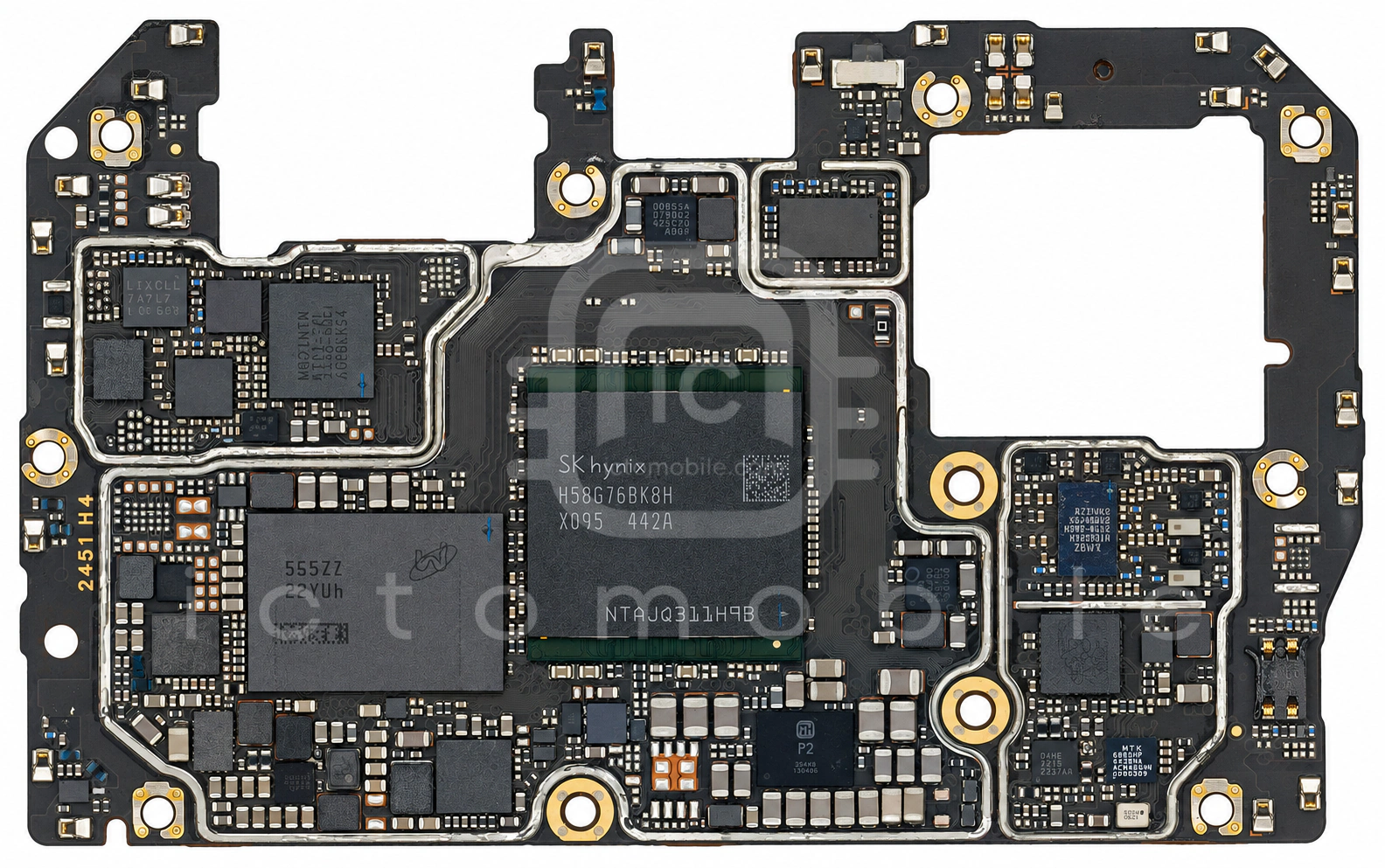

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

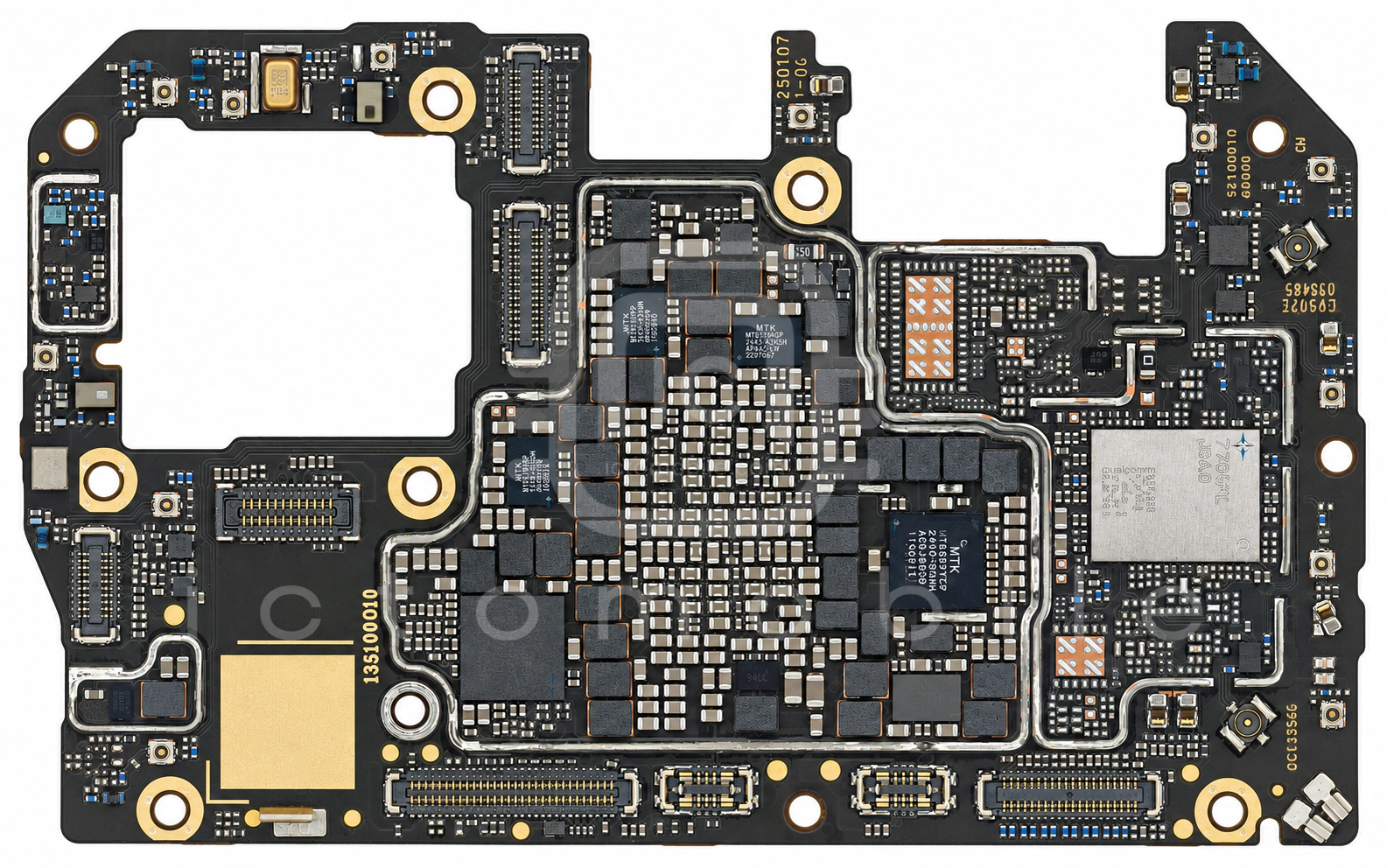

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۳ موقعیت از ۴۳ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱QM77051Lماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QORVO←
۲SIH6887FRدرایور ویبراتورنامعلوم←
۳SGM2038-1.2رگولاتور ولتاژ LDOSG Micro←
۴MTFC256GBEAXAP-WTحافظه UFS (هارد)Micron←
۵ET9552محافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۶MT6319ADPتغذیه (PMU)Mediatek←
۷MXD8559GCتیونر آنتن RFMAXSCEND←
۸MT6316TPتغذیه (PMU)Mediatek←
۹MXD9126UCسوئیچ آنتن 5GMAXSCEND←
۱۰PMPB06R2ENترانزیستور MosfetNexperia←
۱۱MT6363TCPتغذیه (PMU)Mediatek←
۱۲SGM37864YGدرایور LED فلاش دوربینSG Micro←
۱۳Dimensity 8400-Ultra MT6899CPU بخش Application و BasebandMediatek←
۱۴WD10722D-6کانورتر ولتاژ (DC/DC Voltage Converter)OmniVision←
۱۵WL28631D28رگولاتور ولتاژ LDOWILLSEMI←
۱۶VC1899Uسوئیچ SP3TVANCHIP←
۱۷MT6685HPبافر کلاکMediatek←
۱۸MT6319AFPتغذیه (PMU)Mediatek←
۱۹AW21024EQNRدرایور RGB LEDAwinic←
۲۰QM11133سوئیچ SP3TQORVO←
۲۱NT50380WHAتغذیه صفحه نمایشNovaTek←
۲۲LSM6DSVQTRسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۲۳MT6319AGPتغذیه (PMU)Mediatek←
۲۴RT6160Aکانورتر ولتاژ (DC/DC Voltage Converter)RichTek←
۲۵SC8581CFFRشارژXiaomi←
۲۶WL2866Dتغذیه دوربینOmniVision←
۲۷FS1945Fآمپلی فایر صوتFourSemi←
۲۸MXD8546Cسوئیچ آنالوگ DPDTMAXSCEND←
۲۹DIO4485WL25درایور USB Type-CDIOO Microcircuits←
۳۰RR98081-12ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)RADROCK←
۳۱WD10722D-6کانورتر ولتاژ (DC/DC Voltage Converter)OmniVision←
۳۲MT6637XPبلوتوث، وای فای (wifi) و GPSMediatek←
۳۳MXD83K5Dآمپلی فایر کم نویز (LNA)MAXSCEND←
۳۴MT6363FWتغذیه (PMU)Mediatek←
۳۵MXD9863AAسوئیچ آنتن DiversityMAXSCEND←
۳۶QM13344TR13سوئیچ SPSTQORVO←
۳۷H58G76BK8H-X095حافظه RAMSkhynix←
۳۸MT6197Wفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۳۹HL7603WL05کانورتر ولتاژ (DC/DC Voltage Converter)HMI Semi←
۴۰FS1945Fآمپلی فایر صوتFourSemi←
۴۱MT6375Pتغذیه (PMU)Mediatek←
۴۲SN220TUK-B13LS0NFCNXP Semiconductors←
۴۳WL28631D28رگولاتور ولتاژ LDOWILLSEMI←
