نقشه برد MEIZU 21 (L1ZM.1.0)

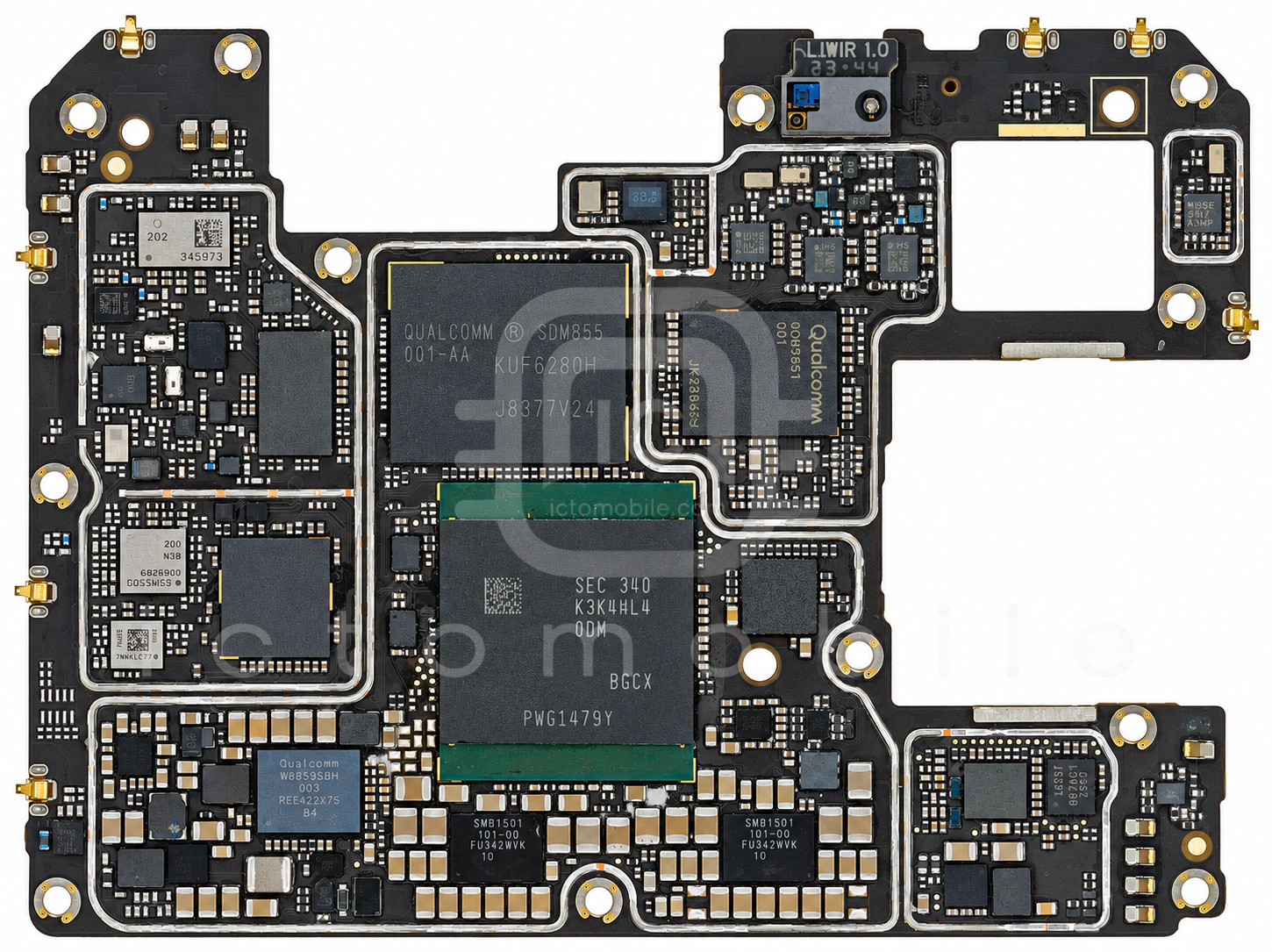

روی برد

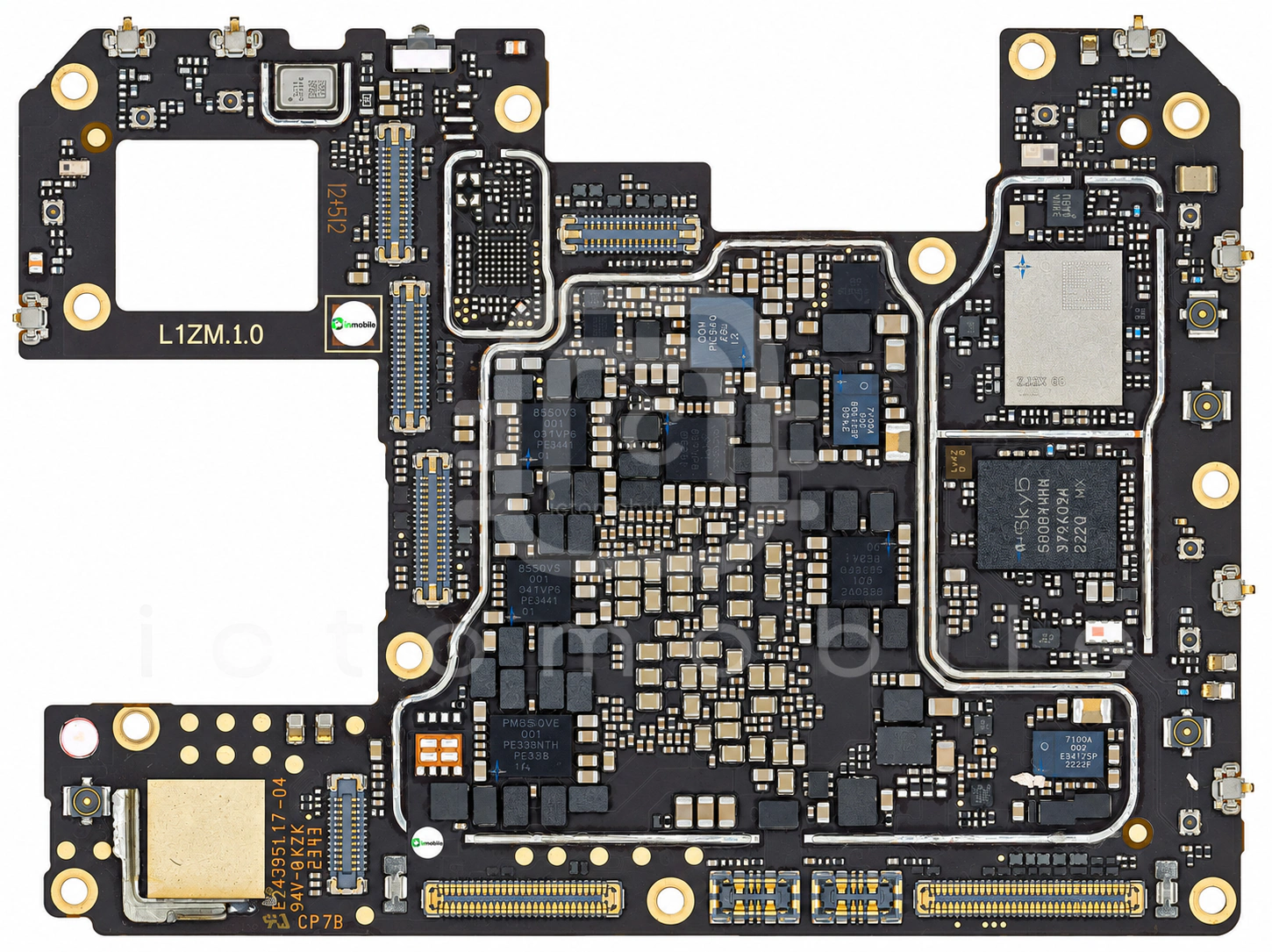

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۸ موقعیت از ۳۸ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←

۲QXM1083ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←

۳QXM1083ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←

۴QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←

۵WCN7851بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←

۶PM8008تغذیه دوربینQUALCOMM Incorporated←

۷KTU1002EVAسوئیچ آنالوگKinetic Technologies←

۸SN110TB2VNFCNXP Semiconductors←

۹ICM-42631سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←

۱۰CS35L42آمپلی فایر صوتCirrus Logic←

۱۱SMB1501شارژQUALCOMM Incorporated←

۱۲SMB1501شارژQUALCOMM Incorporated←

۱۳KTU1002EVAسوئیچ آنالوگKinetic Technologies←

۱۴PM8550BHشارژ، اندازه گیر سطح باتری (Fuel Gauge)QUALCOMM Incorporated←

۱۵SM3010Aتغذیه صفحه نمایشSilicon Mitus←

۱۶PMR735Dتغذیه بخش RFQUALCOMM Incorporated←

۱۷QDM6577سوئیچ آنتن 5GQUALCOMM Incorporated←

۱۸SDR753فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←

۱۹QDM5303سوئیچ آنتن DiversityQUALCOMM Incorporated←

۲۰2U2سوئیچ آنتنQUALCOMM Incorporated←

۲۱PMK8650بافر کلاکQUALCOMM Incorporated←

۲۲KLUFG8RHHD-B0G1حافظه UFS (هارد)Samsung semiconductor←

۲۳K3KL4L40DM-BGCWحافظه RAMSamsung semiconductor←

۲۴Snapdragon 8 Gen 3 SM8650-ABCPU بخش Application و BasebandQUALCOMM Incorporated←

۲۵MXD8539Hسوئیچ آنتنMAXSCEND←

۲۶QM77048Dماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←

۲۷QET7100AEPT (Envelope Power Tracker)QUALCOMM Incorporated←

۲۸CS35L42آمپلی فایر صوتCirrus Logic←

۲۹SKY58081-11ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Skyworks Solutions Inc←

۳۰PM8550VSتغذیه (PMU)QUALCOMM Incorporated←

۳۱QET7100AEPT (Envelope Power Tracker)QUALCOMM Incorporated←

۳۲CSU18M63میکروکنترلرCHIPSEA←

۳۳PM8550VEتغذیه (PMU)QUALCOMM Incorporated←

۳۴PM8550VSتغذیه (PMU)QUALCOMM Incorporated←

۳۵PM8550VSتغذیه (PMU)QUALCOMM Incorporated←

۳۶PM8550VSتغذیه (PMU)QUALCOMM Incorporated←

۳۷PM8550تغذیه (PMU)QUALCOMM Incorporated←

۳۸PM8008تغذیه دوربینQUALCOMM Incorporated←

عیب‌یابی

از مشکل به قطعه

یک ایراد را انتخاب کنید تا قطعه‌های همین برد که ممکن است آن را ایجاد کرده باشند مشخص شود.
