نقشه برد MEIZU 20 (L1WM.1.0)

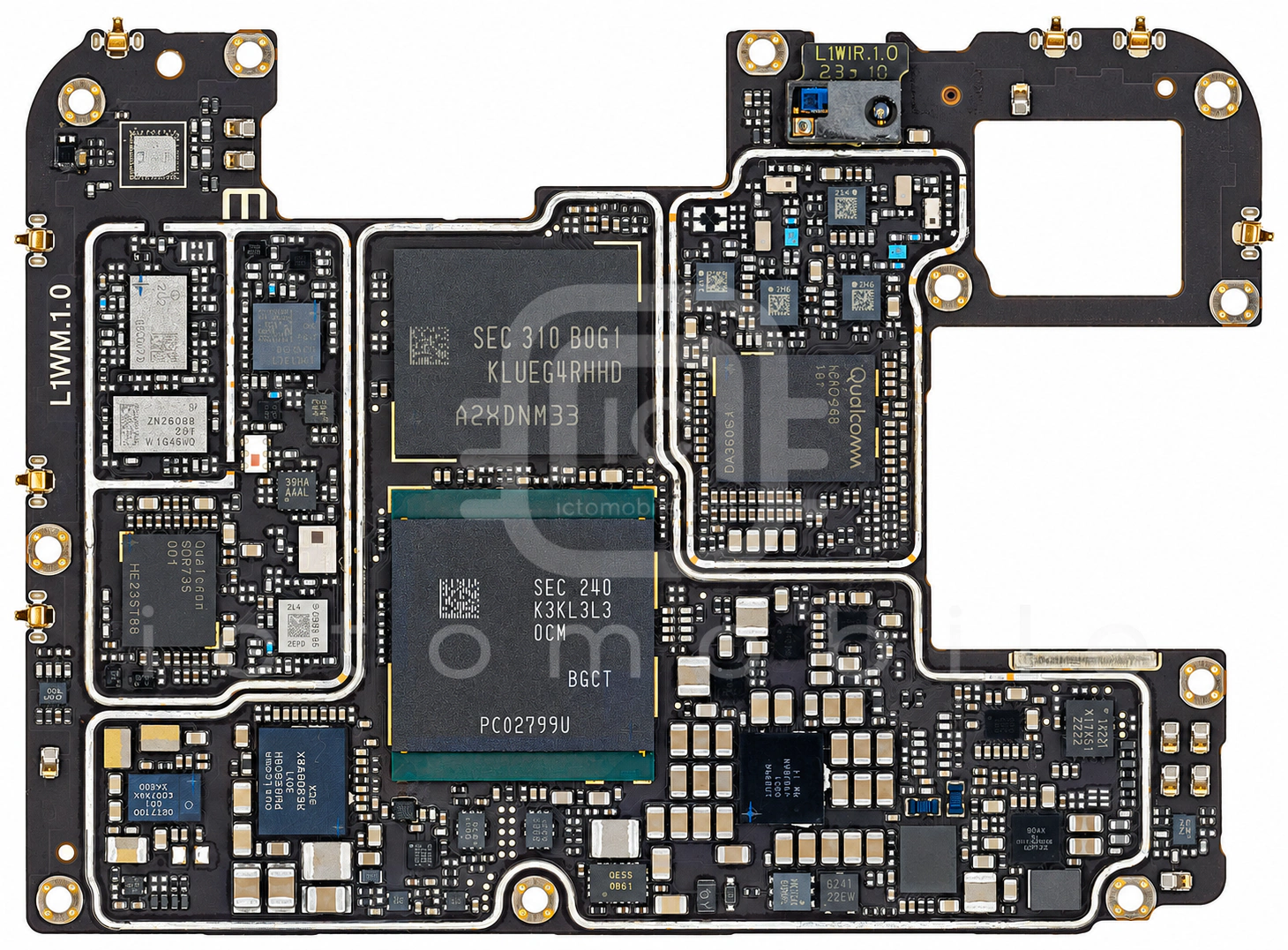

روی برد

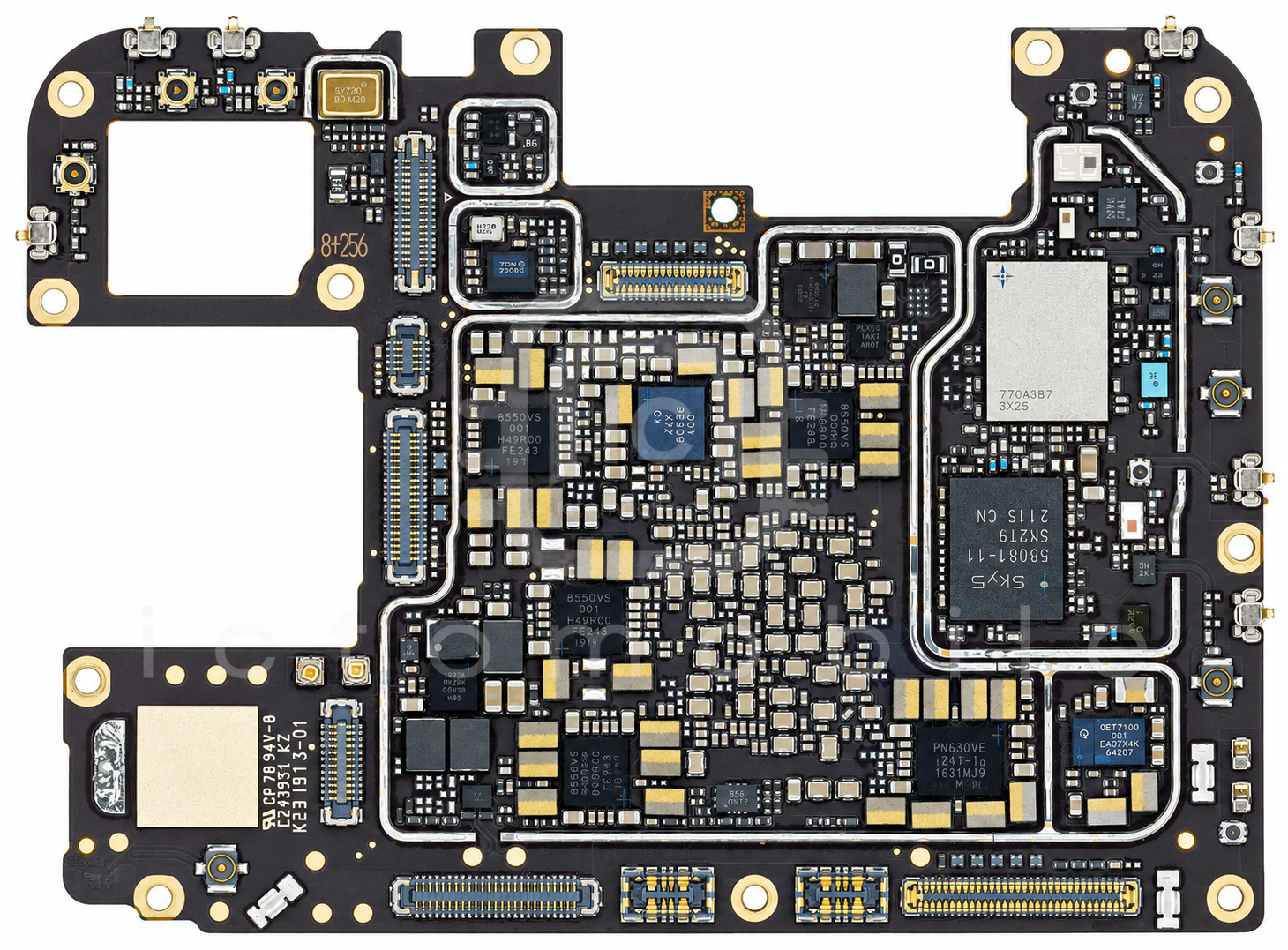

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۳ موقعیت از ۴۳ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←

۲QXM1083ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←

۳QXM1083ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←

۴QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←

۵WCN7851بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←

۶PM8008تغذیه دوربینQUALCOMM Incorporated←

۷SY7808BPVCدرایور LED فلاش دوربینSilergy←

۸SY7808BPVCدرایور LED فلاش دوربینSilergy←

۹PM8008تغذیه دوربینQUALCOMM Incorporated←

۱۰ICM-42631سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←

۱۱LN8410شارژLion Semiconductor←

۱۲SN110TB2VNFCNXP Semiconductors←

۱۳CS35L45آمپلی فایر صوتCirrus Logic←

۱۴ESD56241D22-3محافظ ESDWILLSEMI←

۱۵14N03ترانزیستور Mosfetنامعلوم←

۱۶AW8697FCRدرایور ویبراتورAwinic←

۱۷CSU18M63میکروکنترلرCHIPSEA←

۱۸PM8550BHشارژ، اندازه گیر سطح باتری (Fuel Gauge)QUALCOMM Incorporated←

۱۹QET7100EPT (Envelope Power Tracker)QUALCOMM Incorporated←

۲۰K3KL3L30CM-BGCTحافظه RAMSamsung semiconductor←

۲۱Snapdragon 8 Gen 2 5G SM8550-ABCPU بخش Application و BasebandQUALCOMM Incorporated←

۲۲QDM6577سوئیچ آنتن 5GQUALCOMM Incorporated←

۲۳SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←

۲۴MXD8539Hسوئیچ آنتنMAXSCEND←

۲۵QDM3301سوئیچ آنتنQUALCOMM Incorporated←

۲۶2U2سوئیچ آنتنQUALCOMM Incorporated←

۲۷QPM5541Aماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←

۲۸KLUEG4RHHD-B0G1حافظه UFS (هارد)Samsung semiconductor←

۲۹MXD8539Hسوئیچ آنتنMAXSCEND←

۳۰QM77048Dماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←

۳۱SKY58081-11ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Skyworks Solutions Inc←

۳۲QET7100EPT (Envelope Power Tracker)QUALCOMM Incorporated←

۳۳PM8550VEتغذیه (PMU)QUALCOMM Incorporated←

۳۴ET3856سوئیچ آنالوگWuxi Etek Microelectronics Co←

۳۵PM8550VSتغذیه (PMU)QUALCOMM Incorporated←

۳۶SGM3838تغذیه صفحه نمایشSG Micro←

۳۷PM8550VSتغذیه (PMU)QUALCOMM Incorporated←

۳۸PM8550VSتغذیه (PMU)QUALCOMM Incorporated←

۳۹PM8550تغذیه (PMU)QUALCOMM Incorporated←

۴۰PM8550VSتغذیه (PMU)QUALCOMM Incorporated←

۴۱PMR735Dتغذیه بخش RFQUALCOMM Incorporated←

۴۲CS35L45آمپلی فایر صوتCirrus Logic←

۴۳PMK8550بافر کلاکQUALCOMM Incorporated←

عیب‌یابی

از مشکل به قطعه

یک ایراد را انتخاب کنید تا قطعه‌های همین برد که ممکن است آن را ایجاد کرده باشند مشخص شود.
