برد سامسونگ M54 (SM-M546B)

SM-M546B

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

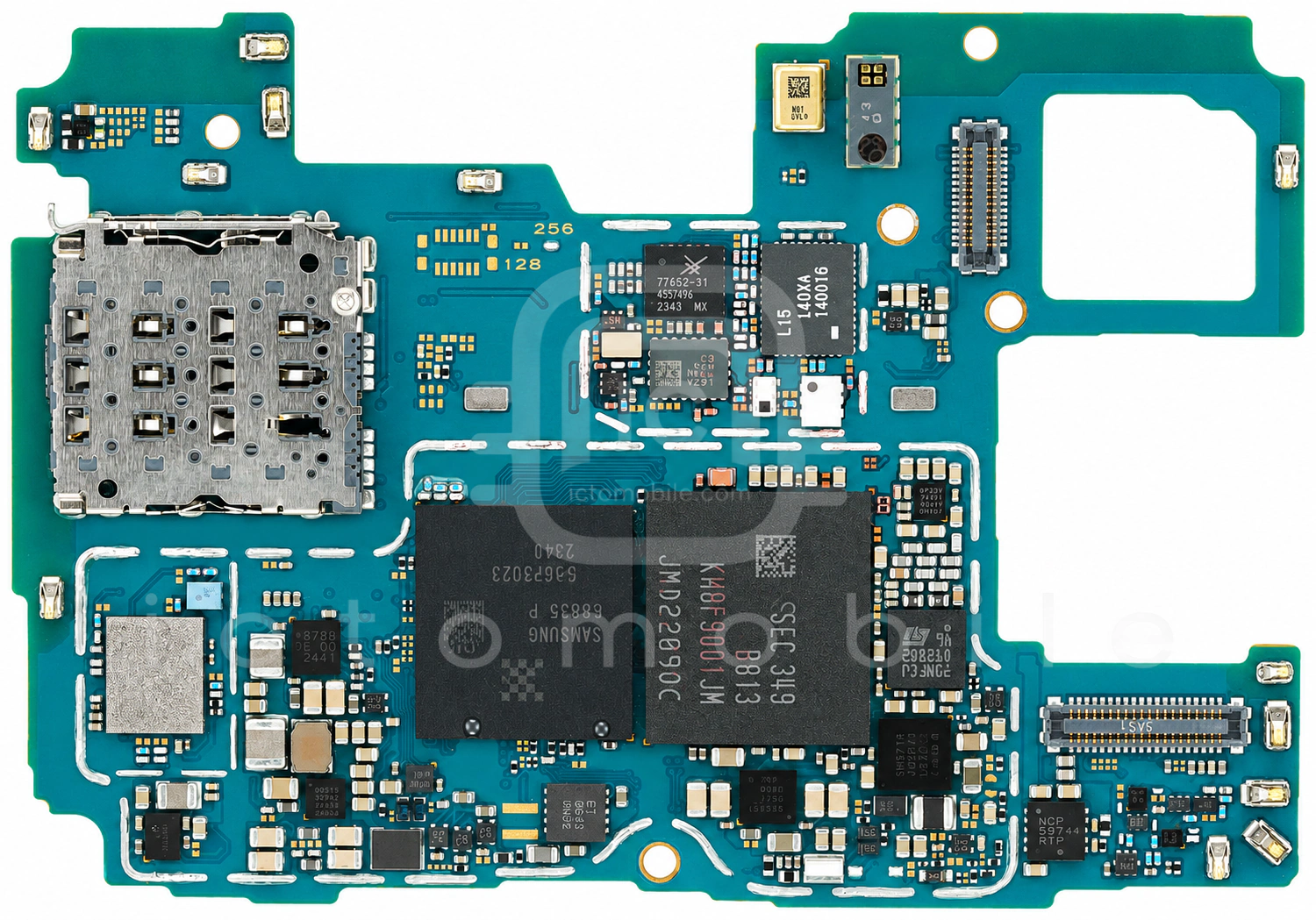

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

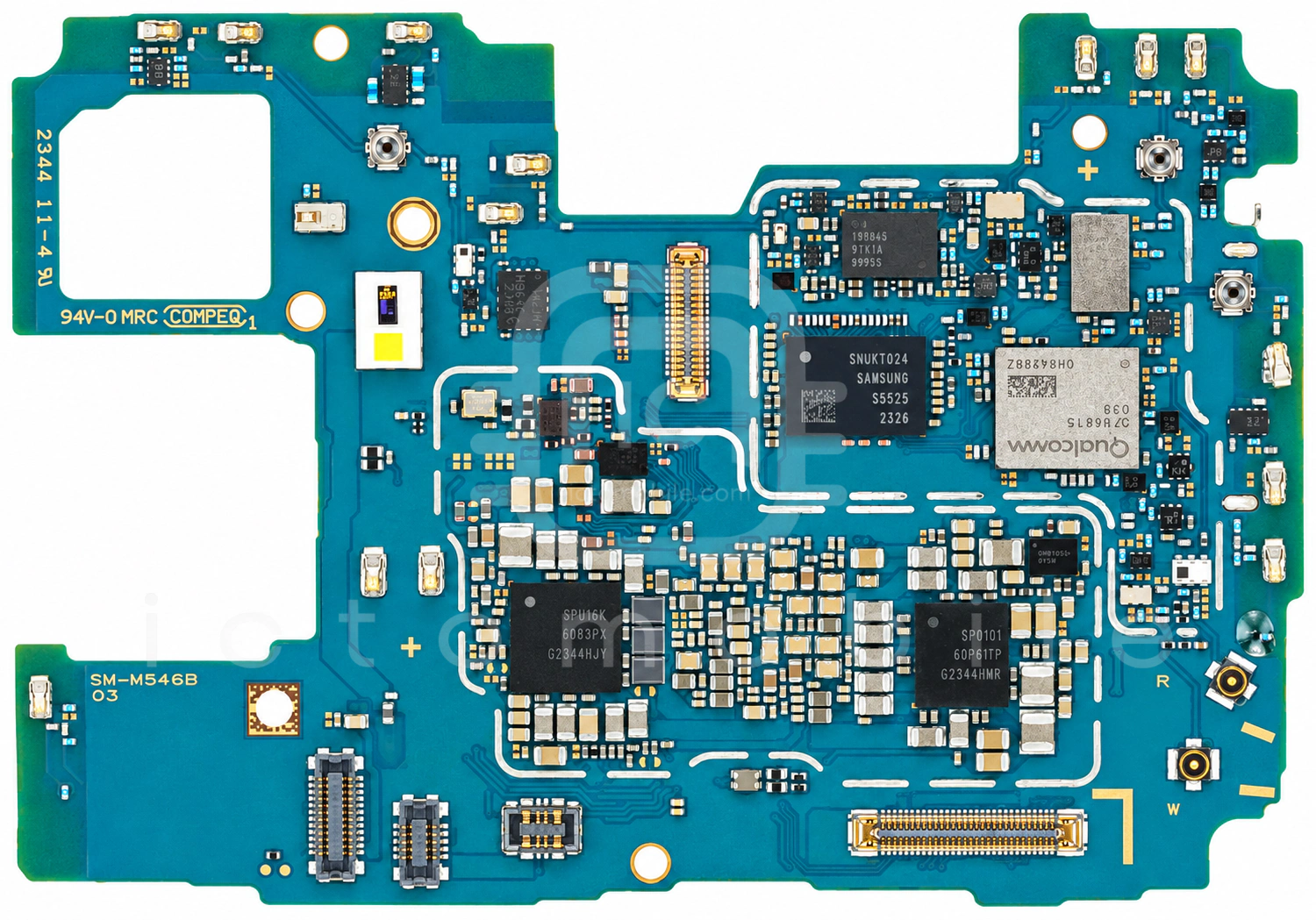

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۴ موقعیت از ۲۴ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱SM5714تغذیه و شارژSilicon Mitus←
۲SKY8267-11ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۳TFA9878BUKآمپلی فایر صوتGoodix←
۴NCP59744تغذیه (PMU)ON Semiconductor←
۵KM8F9001JM-B813حافظه uMCP (هارد)Samsung semiconductor←
۶S5525فرستنده و گیرنده رادیویی (RF Transceiver)Samsung semiconductor←
۷SM5451شارژSilicon Mitus←
۸S2MPB03X01-6031تغذیه دوربینSamsung semiconductor←
۹Exynos 1380 5G S5E8835CPU بخش Application و BasebandSamsung semiconductor←
۱۰QM81050تغذیه بخش RFQORVO←
۱۱ICM-42632Mسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←
۱۲SFML6Z0K001سوئیچ آنتن DiversityWISOL←
۱۳S2MPU15X01-6130تغذیه (PMU)Samsung semiconductor←
۱۴S2MPU16X01-6030تغذیه (PMU)Samsung semiconductor←
۱۵QPM6815ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QUALCOMM Incorporated←
۱۶S2DOS15X02-6130تغذیه صفحه نمایشSamsung semiconductor←
۱۷SKY77652-31پاور آمپلی فایر 3G و 4G و 5GSkyworks Solutions Inc←
۱۸SKY58083-11ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Skyworks Solutions Inc←
۱۹ST21NFCJNFCSTMicroelectronics←
۲۰ET9640محافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۲۱AW88230CSRآمپلی فایر صوتAwinic←
۲۲QM81050تغذیه بخش RFQORVO←
۲۳LMSWLAGN-L15ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Murata←
۲۴S5N6566X01-6031بلوتوث، وای فای (wifi) و رادیو FMSamsung semiconductor←
