برد سامسونگ A13 5G (SM-A136U)

SM-A136U

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

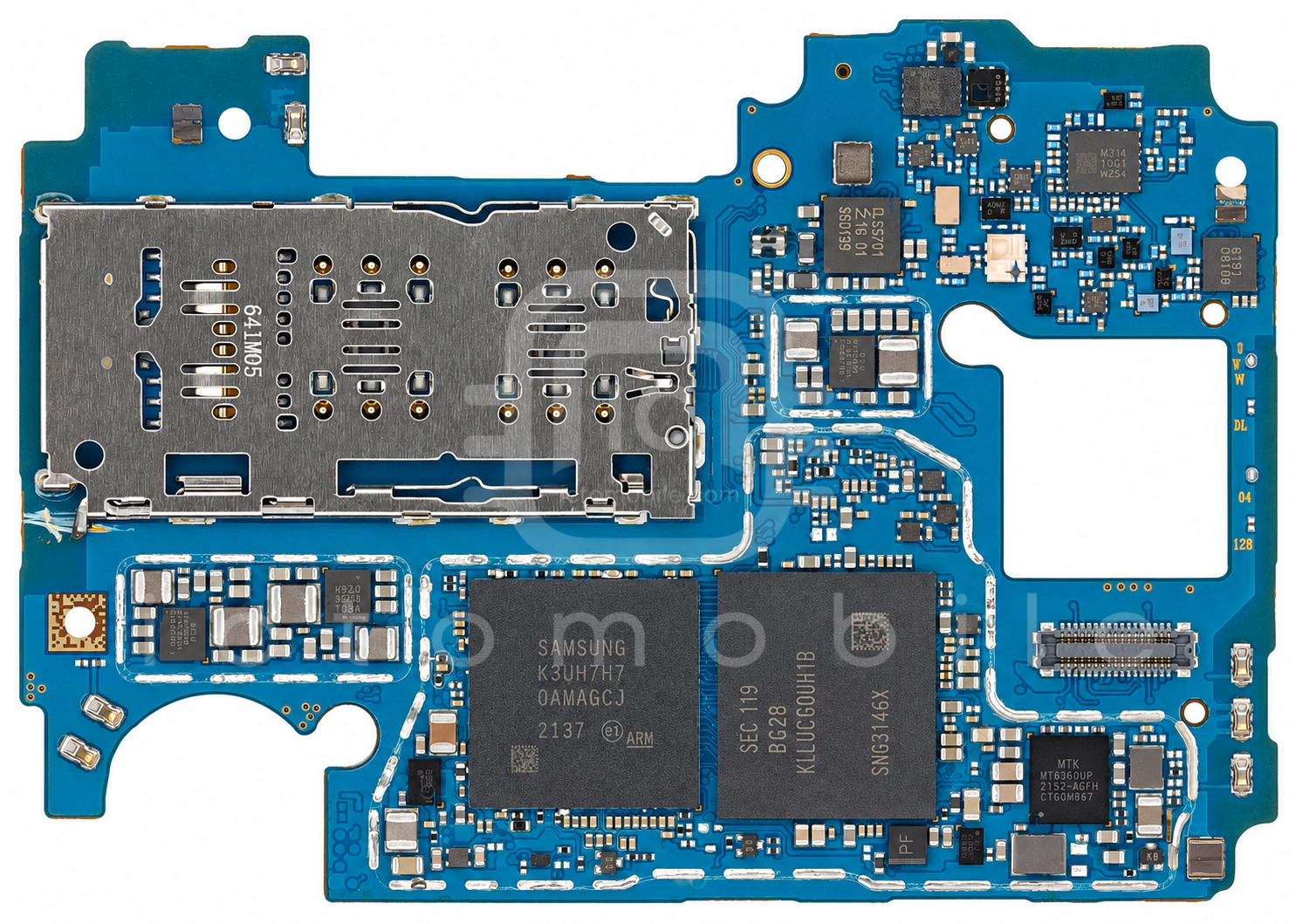

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

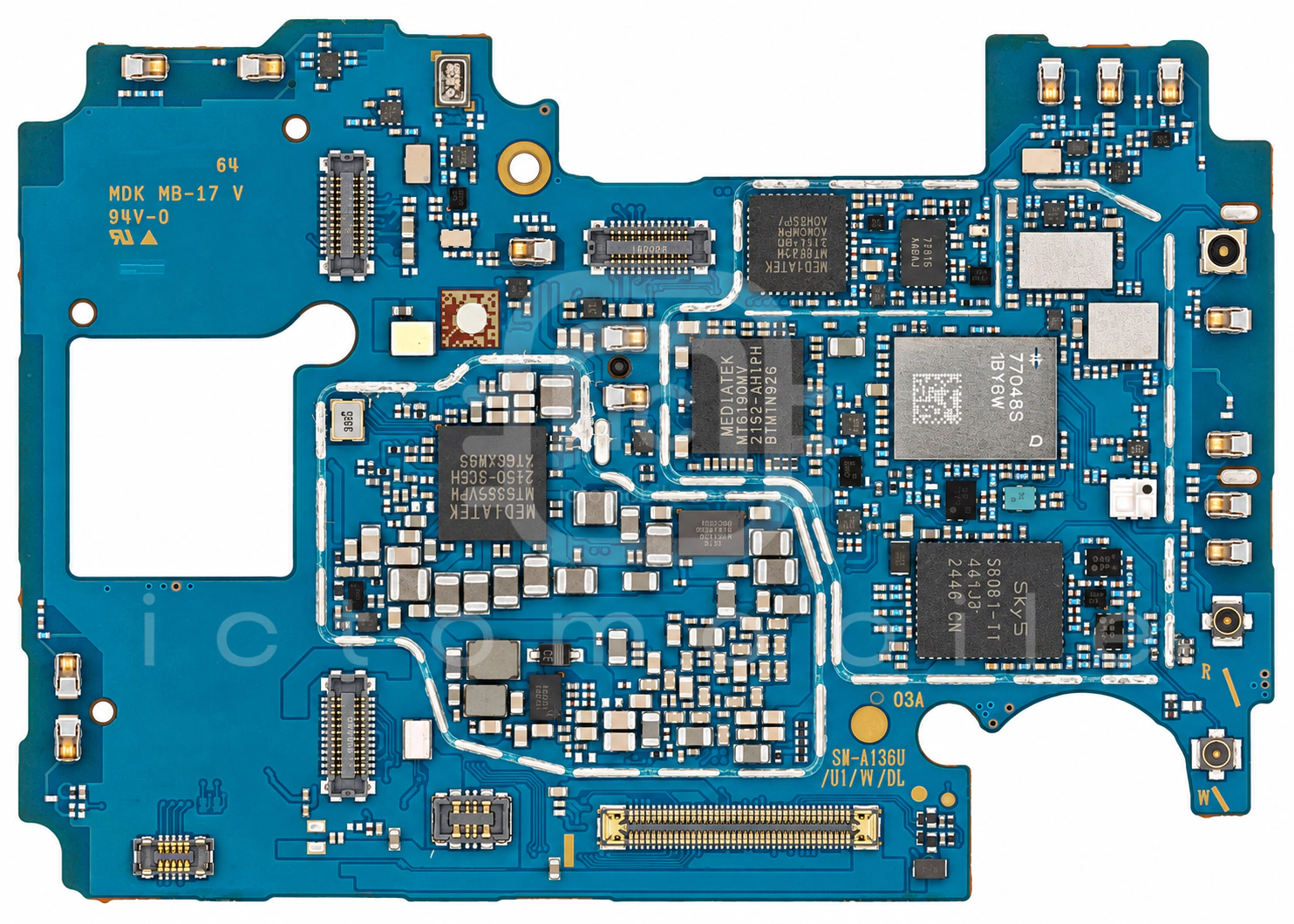

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۲ موقعیت از ۲۲ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱KMDC6001DM-B625حافظه eMCP (هارد)Samsung semiconductor←
۲MT6315NPتغذیه (PMU)Mediatek←
۳MT6308MPردیاب پوش توان (EPT)Mediatek←
۴PN557A1EV-C101NFCNXP Semiconductors←
۵MT6191Wسوئیچ آنتنMediatek←
۶RTC7751Sماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)RichWave←
۷SKY58081-11ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Skyworks Solutions Inc←
۸QM77048Sماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۹MT6308MPردیاب پوش توان (EPT)Mediatek←
۱۰AW88230CSRآمپلی فایر صوتAwinic←
۱۱Dimensity 700 MT6833V-ZACPU بخش Application و BasebandMediatek←
۱۲LPS22HHسنسور فشار جو (Barometer)STMicroelectronics←
۱۳MT6365VPWتغذیه (PMU)Mediatek←
۱۴MT6360UPتغذیه و شارژMediatek←
۱۵MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۱۶SFMR9Z0L001سوئیچ آنتن DiversityWISOL←
۱۷LM36274YFFRدرایور بک لایت LCDTexas Instruments←
۱۸QM78207ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۱۹MT6190MVفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۲۰KTS1682محافظ اضافه ولتاژKinetic Technologies←
۲۱MT6308MPردیاب پوش توان (EPT)Mediatek←
۲۲LSM6DSLسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
