برد شیائومی Redmi A5 (135100C3ZM0A1)

135100C3ZM0A1

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

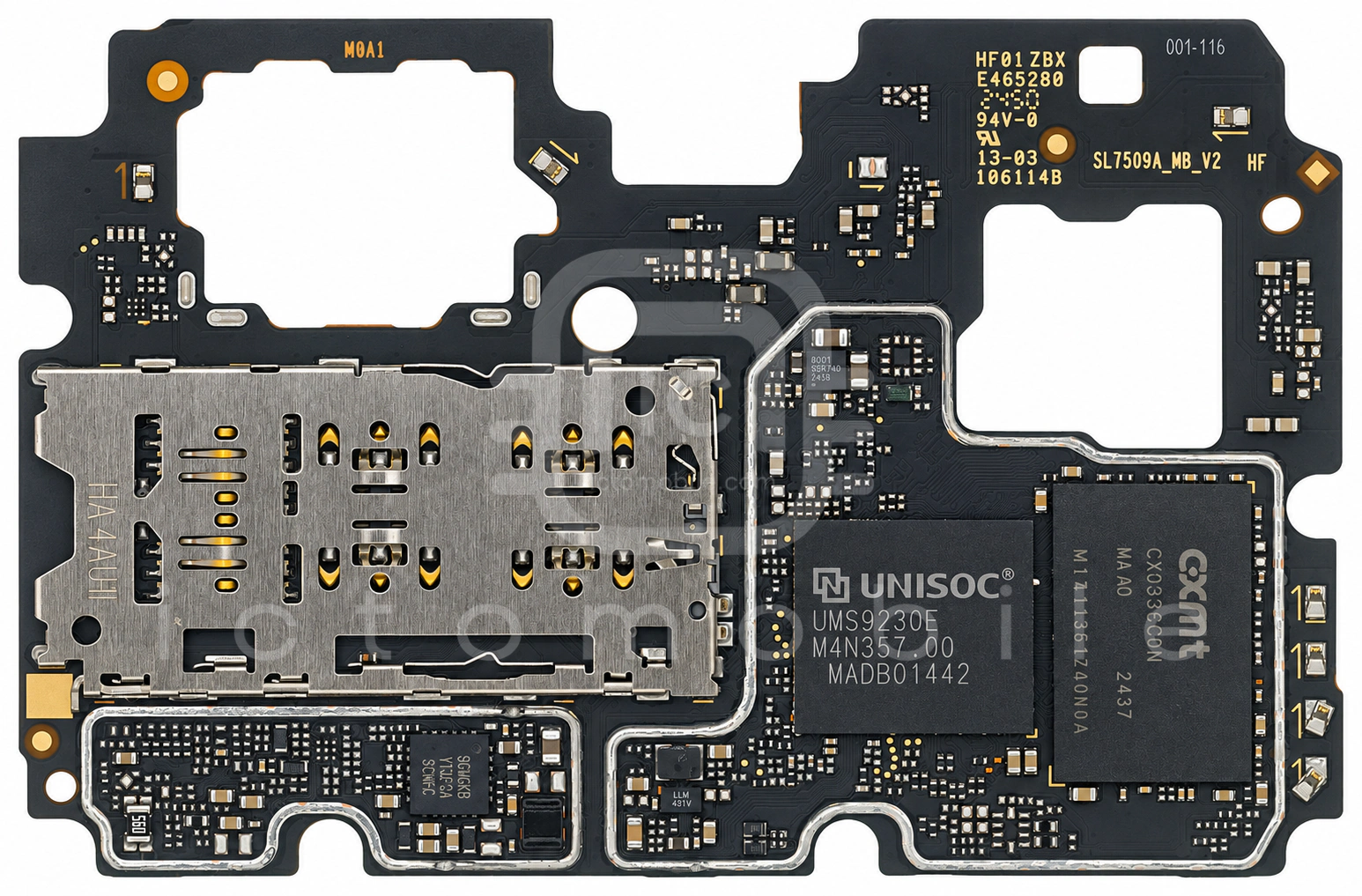

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

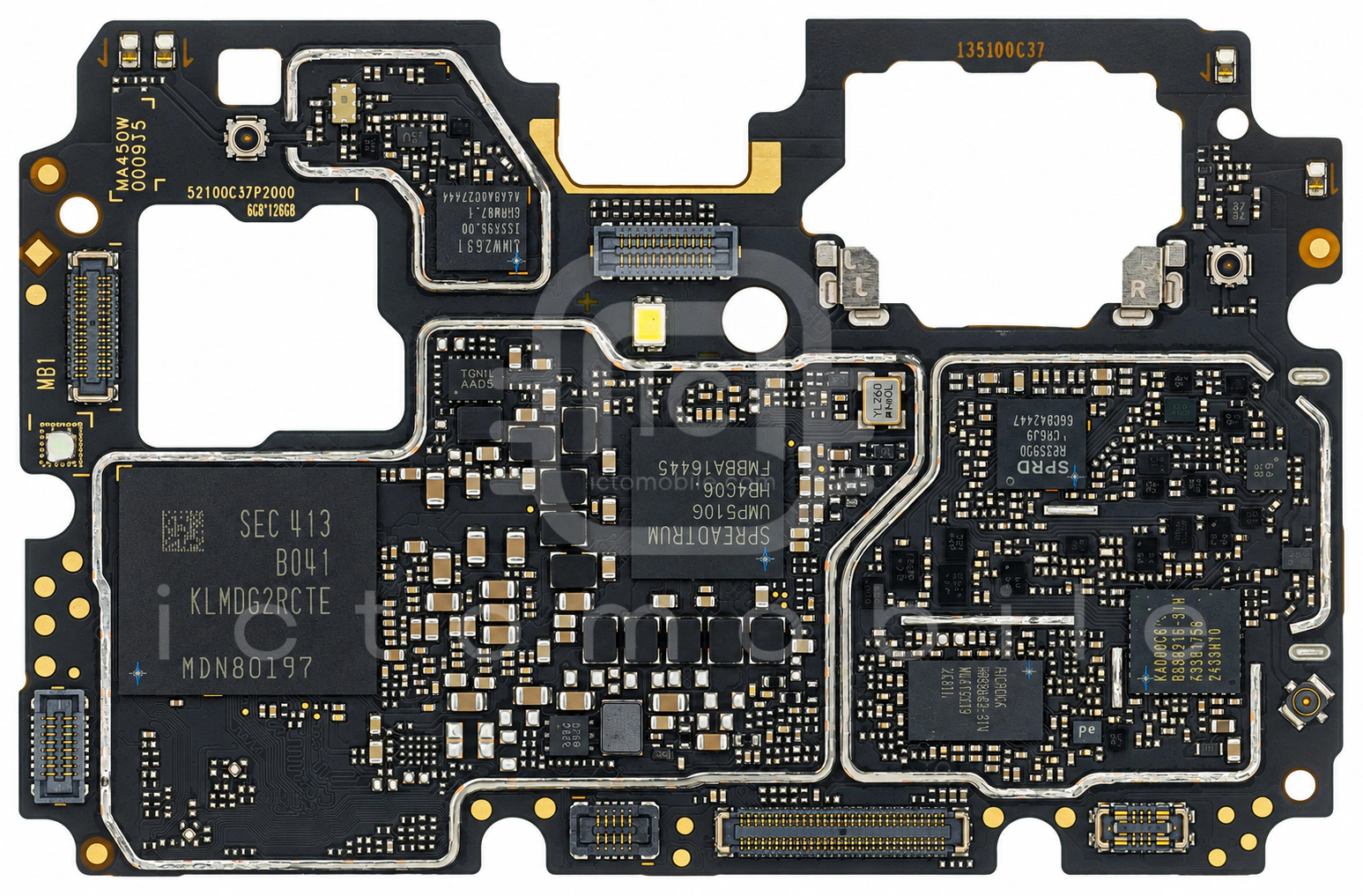

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۱۵ موقعیت از ۱۵ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱OCP2131WPADتغذیه صفحه نمایشOrient Chip Semiconductor←
۲SGM41513DYTQF24GشارژSG Micro←
۳SGM3785Sدرایور LED فلاش دوربینSG Micro←
۴UMP510G5تغذیه (PMU)Spreadtrum←
۵RR88643-31Nماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)RADROCK←
۶CR24108GMسوئیچ آنتن DiversityAwinic←
۷UMW2631بلوتوث، وای فای (wifi) ، رادیو FM و GPSUNISOC←
۸RR88916-31Nماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)RADROCK←
۹SGM3756درایور بک لایت LCDSG Micro←
۱۰SR3595Dفرستنده و گیرنده رادیویی (RF Transceiver)Spreadtrum←
۱۱UNS9230ECPU بخش Application و BasebandUNISOC←
۱۲CXDBCCCDM-MAحافظه RAMCXMT←
۱۳WS7916DC-6آمپلی فایر GPSWILLSEMI←
۱۴SIA8001FR1Lآمپلی فایر صوتVishay Siliconix←
۱۵KLMDG2RCTE-B041حافظه UFS (هارد)Samsung semiconductor←
