برد شیائومی MI Civi 4 Pro (135100N9M0A)

135100N9M0A

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

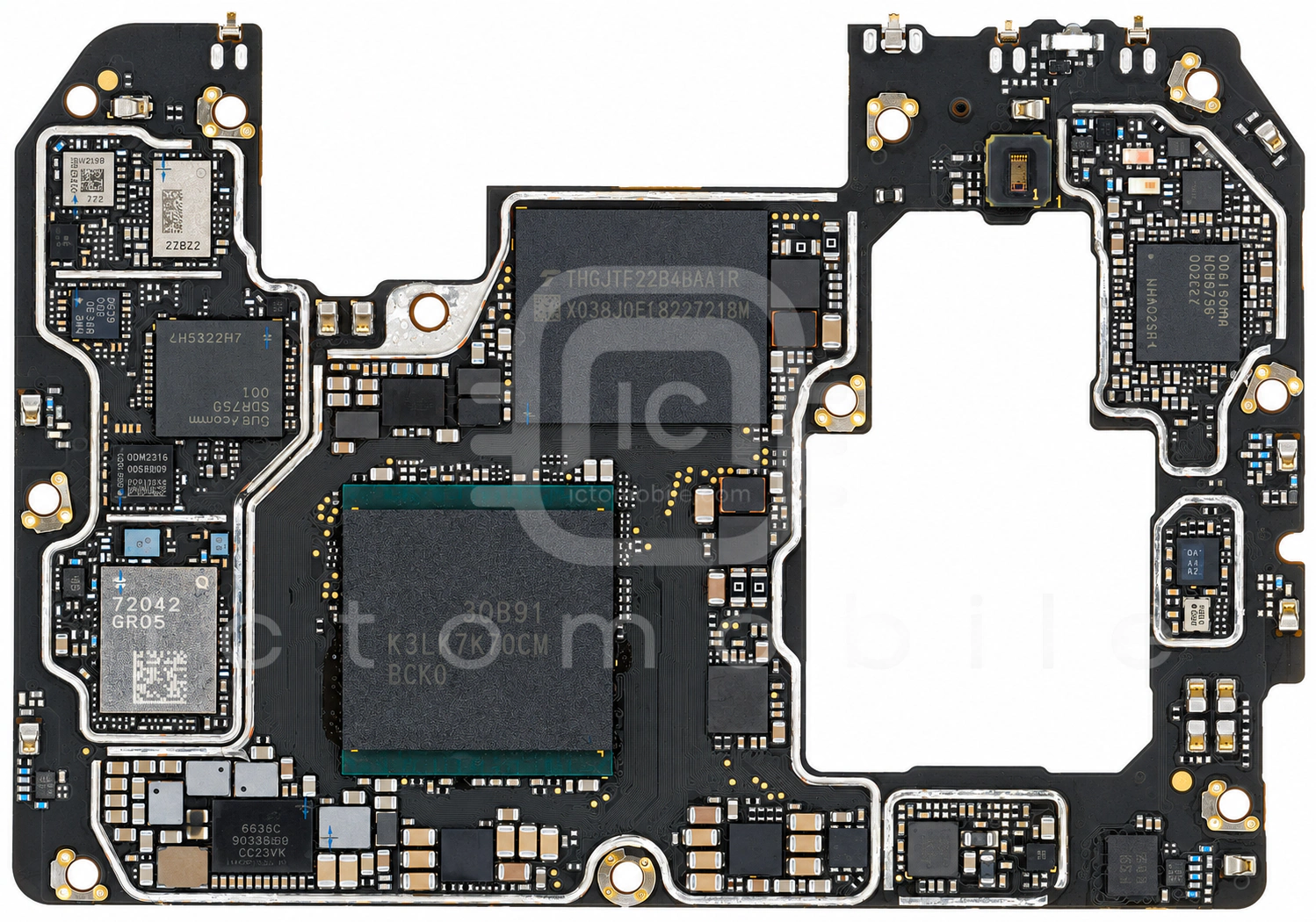

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

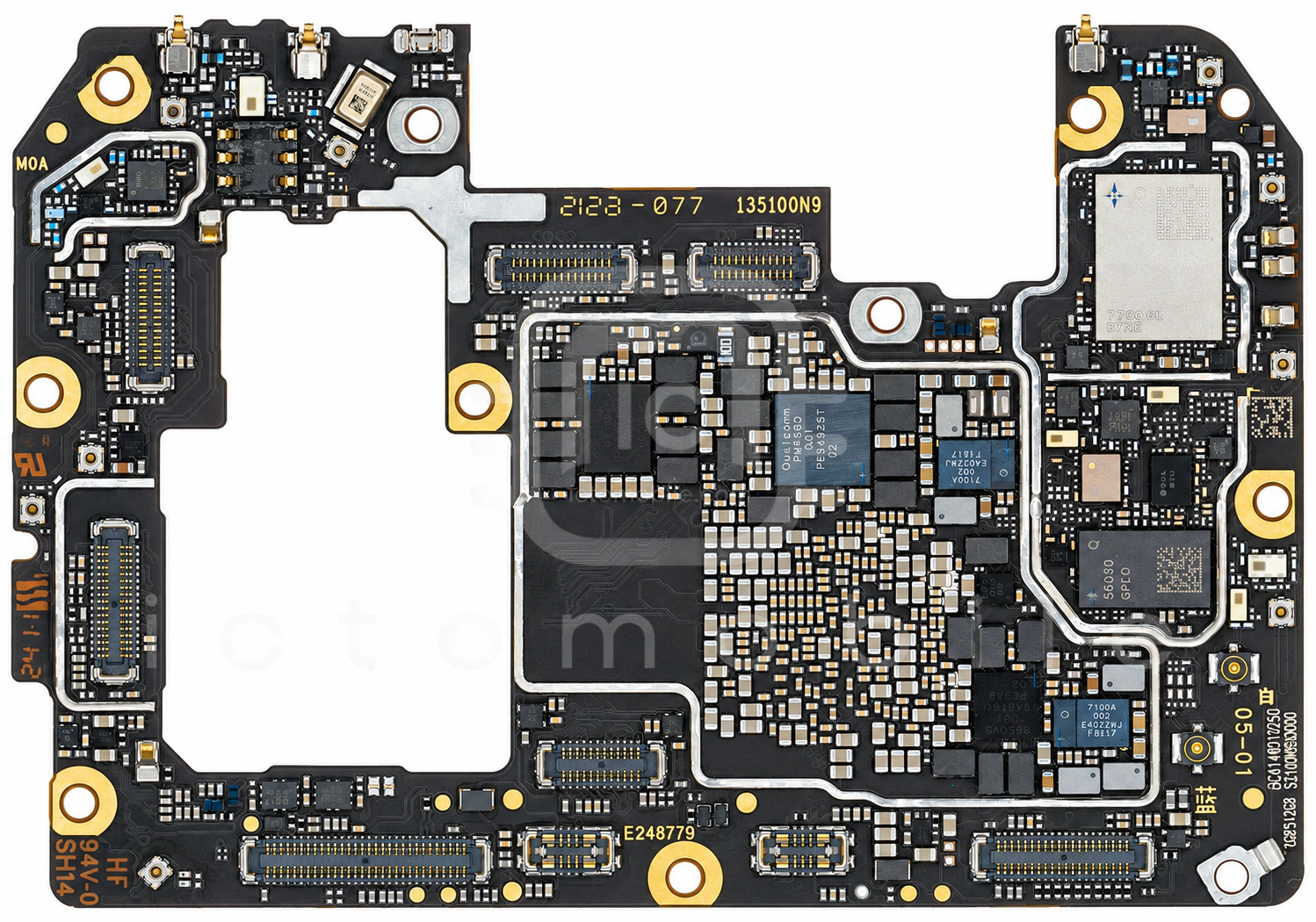

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۶ موقعیت از ۴۶ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱QDM2316سوئیچ آنتن DiversityQUALCOMM Incorporated←
۲KLUEG4RHHD-B0G1حافظه UFS (هارد)Samsung semiconductor←
۳QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۴WCN6755بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۵PM8550VEتغذیه (PMU)QUALCOMM Incorporated←
۶SC8541CFFRشارژSOUTHCHIP←
۷SGM2051-ADJرگولاتور ولتاژ LDOSG Micro←
۸AW8624CSRدرایور ویبراتورAwinic←
۹MT62F1536M64D8CL-023 WTحافظه RAMMicron←
۱۰WL2863D28-4-TRرگولاتور ولتاژ LDOWILLSEMI←
۱۱MXD8549PVتیونر آنتن RFMAXSCEND←
۱۲QDM6577سوئیچ آنتن 5GQUALCOMM Incorporated←
۱۳PM8010تغذیه دوربینQUALCOMM Incorporated←
۱۴QM56030ماژول FEM باندهای 2G و 3G و 4GQORVO←
۱۵QM45197ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۱۶MXD8549RCتیونر آنتن RFMAXSCEND←
۱۷WCD9375Codec صوتQUALCOMM Incorporated←
۱۸QPM6477پاور آمپلی فایر 5GQORVO←
۱۹QM77042ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QORVO←
۲۰SGM4565XUWQ10Gفیلتر EMI و محافظ ESDSG Micro←
۲۱SGM2038-1.2رگولاتور ولتاژ LDOSG Micro←
۲۲PM7550تغذیه (PMU)QUALCOMM Incorporated←
۲۳HX9035سنسور GRIP/SARNanjing TianYiHeXin Electronics Co.Ltd←
۲۴MXD8549RCتیونر آنتن RFMAXSCEND←
۲۵PMK8635بافر کلاکQUALCOMM Incorporated←
۲۶PM7550BAHتغذیه (PMU)QUALCOMM Incorporated←
۲۷SGM2038-1.05رگولاتور ولتاژ LDOSG Micro←
۲۸SN220TUK-B13LS0NFCNXP Semiconductors←
۲۹QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۳۰AW88261FORآمپلی فایر صوتAwinic←
۳۱SGM4565XUWQ10Gفیلتر EMI و محافظ ESDSG Micro←
۳۲AW88261FORآمپلی فایر صوتAwinic←
۳۳WL2863D28-4-TRرگولاتور ولتاژ LDOWILLSEMI←
۳۴SC8541CFFRشارژSOUTHCHIP←
۳۵PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۳۶QM45197ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QORVO←
۳۷MXD8539Hسوئیچ آنتنMAXSCEND←
۳۸LN3420ADT2AGترانزیستور MosfetLRC←
۳۹ET7460سوئیچ آنالوگWuxi Etek Microelectronics Co←
۴۰QET7100Aردیاب پوش توان (EPT)QUALCOMM Incorporated←
۴۱QET7100Aردیاب پوش توان (EPT)QUALCOMM Incorporated←
۴۲SDR753فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۴۳SGM2051-ADJرگولاتور ولتاژ LDOSG Micro←
۴۴Snapdragon 8s Gen 3 SM8635CPU بخش Application و BasebandQUALCOMM Incorporated←
۴۵PMR735Aتغذیه بخش RFQUALCOMM Incorporated←
۴۶BMI260سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←
