برد سامسونگ Z Fold5 (SM-F946U)

SM-F946U

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

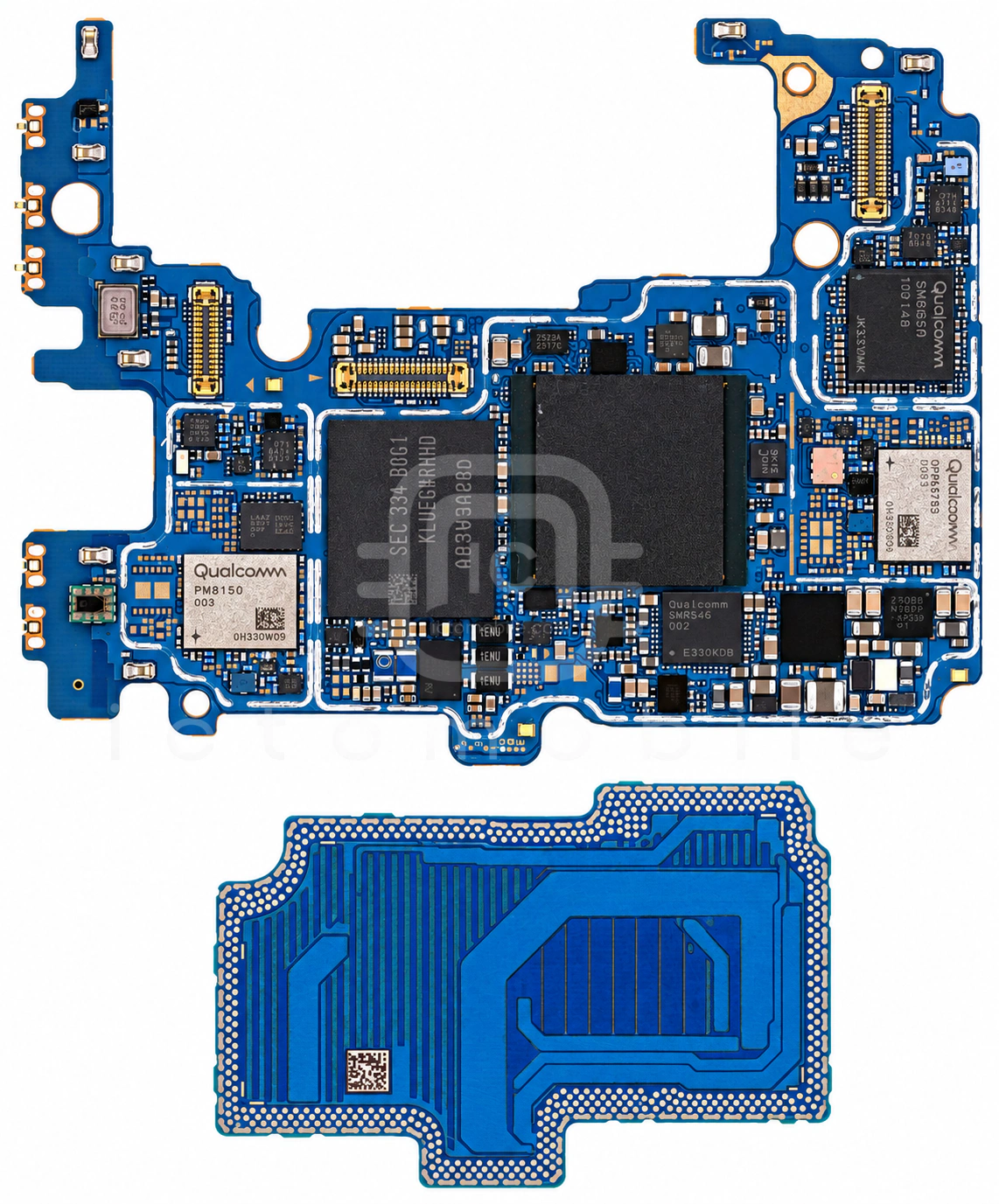

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

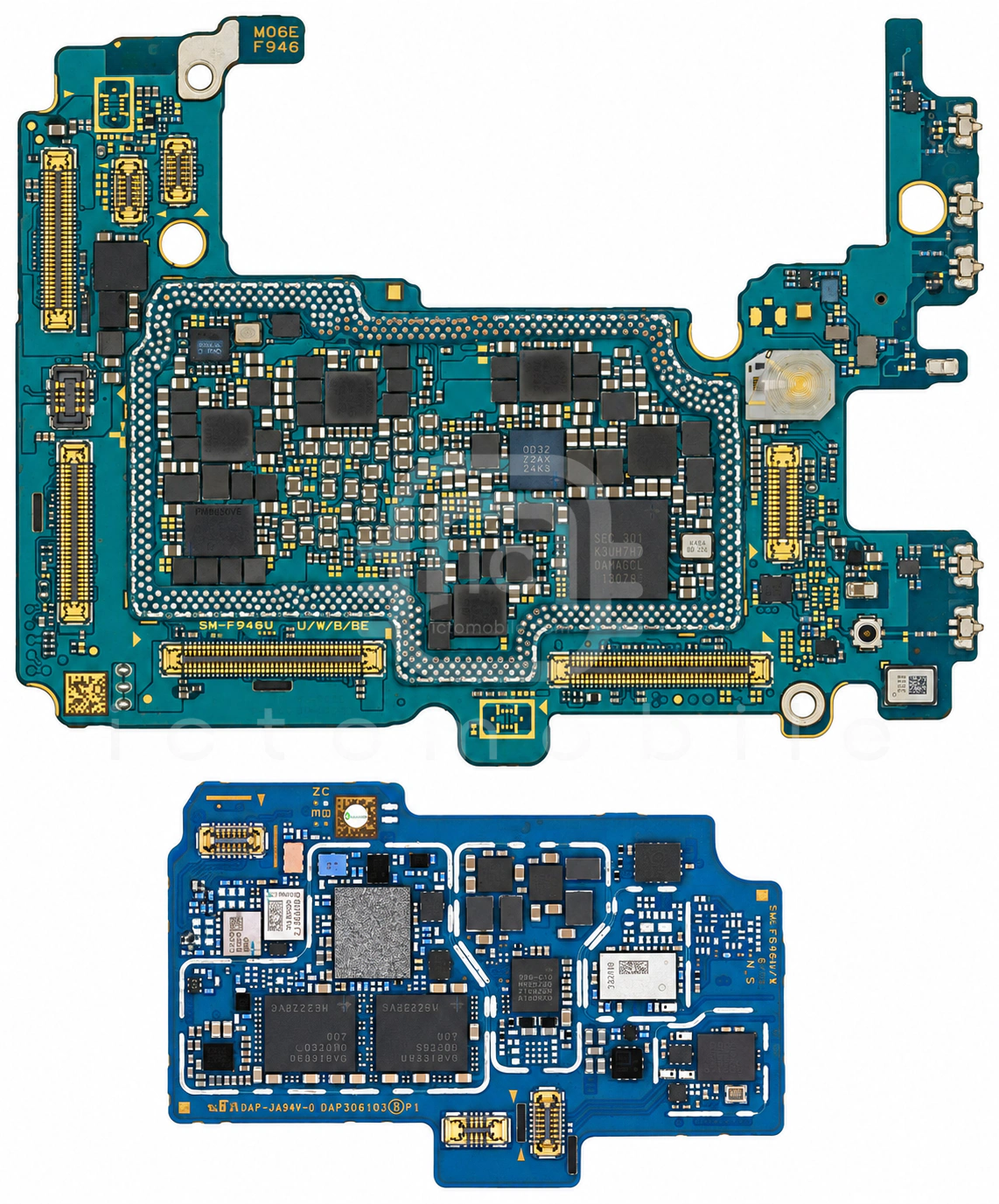

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۲ موقعیت از ۴۲ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱WLAN7207Hسوئیچ آنتن بلوتوث و وای فای (wifi)NXP Semiconductors←
۲QDM5872آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۳PMR735Dتغذیه بخش RFQUALCOMM Incorporated←
۴KTU1258EPAAمحافظ اضافه ولتاژKinetic Technologies←
۵S3K250AFDV-MF35میکروکنترلرSamsung semiconductor←
۶QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۷PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۸SN220UUK-B026C0NFCNXP Semiconductors←
۹SR100TUK-B22BAUltra Wideband (UWB)NXP Semiconductors←
۱۰PM8550تغذیه (PMU)QUALCOMM Incorporated←
۱۱SFML8A0K001سوئیچ آنتن DiversityWISOL←
۱۲PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۱۳PMK8550بافر کلاکQUALCOMM Incorporated←
۱۴PM8550VEتغذیه (PMU)QUALCOMM Incorporated←
۱۵MAX17333اندازه گیر سطح باتری (Fuel Gauge)Maxim←
۱۶LSM6DSOQسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۱۷KLUEG4RHHD-B0G1حافظه UFS (هارد)Samsung semiconductor←
۱۸WLAN7207Hسوئیچ آنتن بلوتوث و وای فای (wifi)NXP Semiconductors←
۱۹SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۲۰1GL88آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۲۱PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۲۲WLAN7207Cسوئیچ آنتن بلوتوث و وای فای (wifi)NXP Semiconductors←
۲۳QPM6815ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QUALCOMM Incorporated←
۲۴SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۲۵WEZ01درایور S PenWACOM←
۲۶NU1668شارژ بی سیمNuVolta Technologies←
۲۷WCN6856بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۲۸QPM6810ماژول FEM باندهای 2G و 3G و 4GQUALCOMM Incorporated←
۲۹WLAN7207Cسوئیچ آنتن بلوتوث و وای فای (wifi)NXP Semiconductors←
۳۰PCA9468B3شارژNXP Semiconductors←
۳۱SMR546فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۳۲QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۳۳PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۳۴MT62F1536M64D8CL-023 WTحافظه RAMMicron←
۳۵MAX77705Cدرایور USB، شارژ، درایور LED فلاش دوربین و درایور ویبراتورMaxim←
۳۶QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۳۷MXD79K1Sمالتی پلکسر (MultiPlexer)MAXSCEND←
۳۸S2MPB02تغذیه (PMU)Samsung semiconductor←
۳۹Snapdragon 8 Gen 2 for Galaxy SM8550-ACCPU بخش Application و BasebandQUALCOMM Incorporated←
۴۰QPM6815ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QUALCOMM Incorporated←
۴۱STM32G051F8Y6TRمیکروکنترلرSTMicroelectronics←
۴۲PMR735Dتغذیه بخش RFQUALCOMM Incorporated←
