برد سامسونگ A04s (SM-A047F)

SM-A047F

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

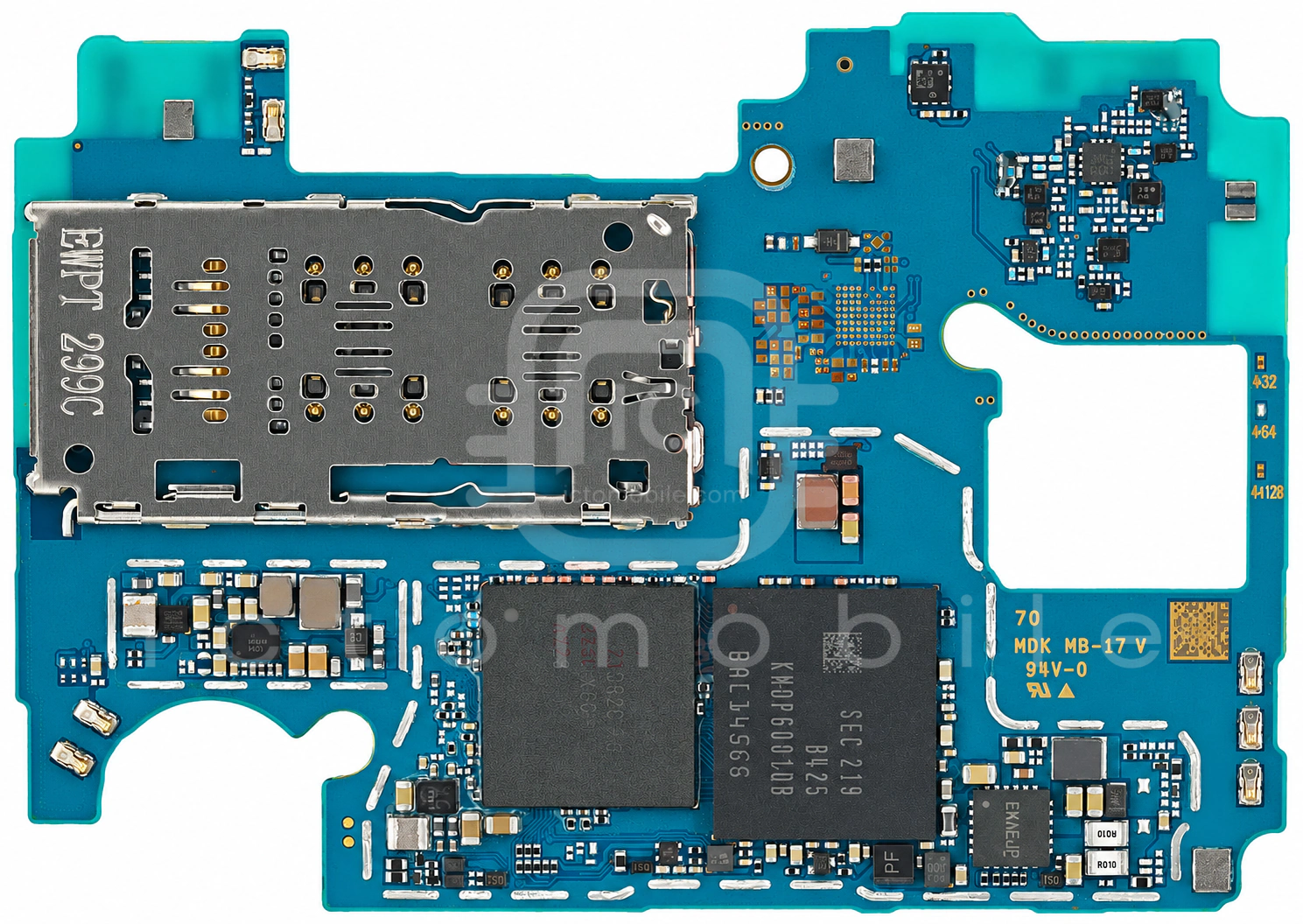

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

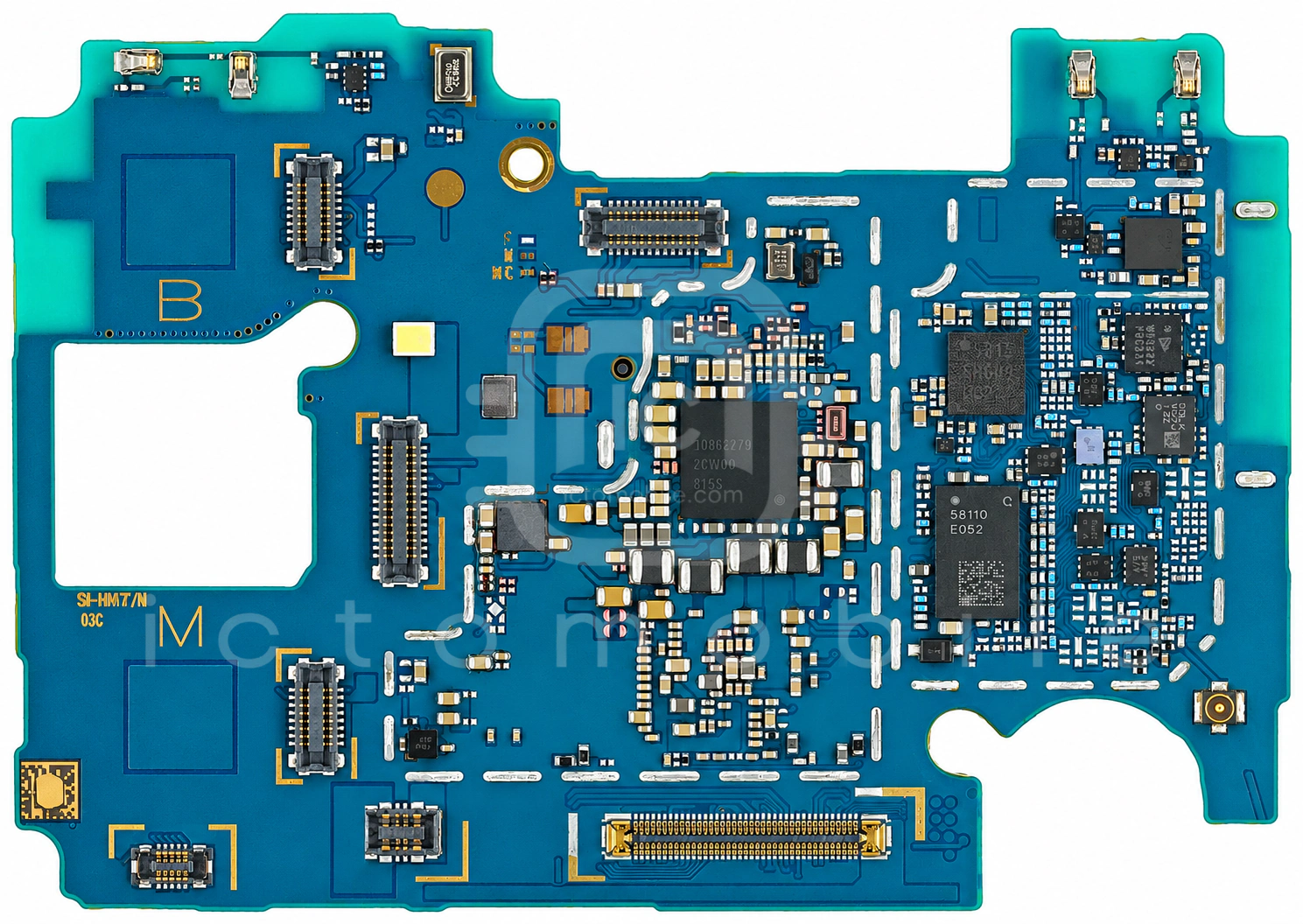

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۱۸ موقعیت از ۱۸ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱NB3RL02FCT2Gبافر کلاکON Semiconductor←
۲ET7303درایور USB Type-CWuxi Etek Microelectronics Co←
۳S5N5C12X01-6630بلوتوث، وای فای (wifi) و رادیو FMSamsung semiconductor←
۴QM58110پاور آمپلی فایر 3G و 4GQORVO←
۵S5M9150X01-L030فرستنده و گیرنده رادیویی (RF Transceiver) و GPSSamsung semiconductor←
۶LIS2DLC12TRسنسور شتاب (Accelerometer)STMicroelectronics←
۷WIPS33232-01ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)WIPAM←
۸S2ABA01X01-6030APT (Average Power Tracking)Samsung semiconductor←
۹FS1818آمپلی فایر صوتFourSemi←
۱۰AW32918SFCRمحافظ اضافه ولتاژAwinic←
۱۱MAX17260SEWLاندازه گیر سطح باتری (Fuel Gauge)Maxim←
۱۲KMDP6001DB-B425حافظه eMCP (هارد)Samsung semiconductor←
۱۳Exynos 8 Octa 850 S5E8380CPU بخش Application و BasebandSamsung semiconductor←
۱۴SYV660CQCQشارژSilergy←
۱۵AW36518FCRدرایور LED فلاش دوربینAwinic←
۱۶S2MPU12X01-6030تغذیه (PMU) و Codec صوتSamsung semiconductor←
۱۷SFMD3L0F001ماژول FEM باندهای 2G و 3G و 4GWISOL←
۱۸KTZ8864BEJAA-TRدرایور بک لایت LCDKinetic Technologies←
