برد سامسونگ M33 (SM-M336B)

SM-M336B

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

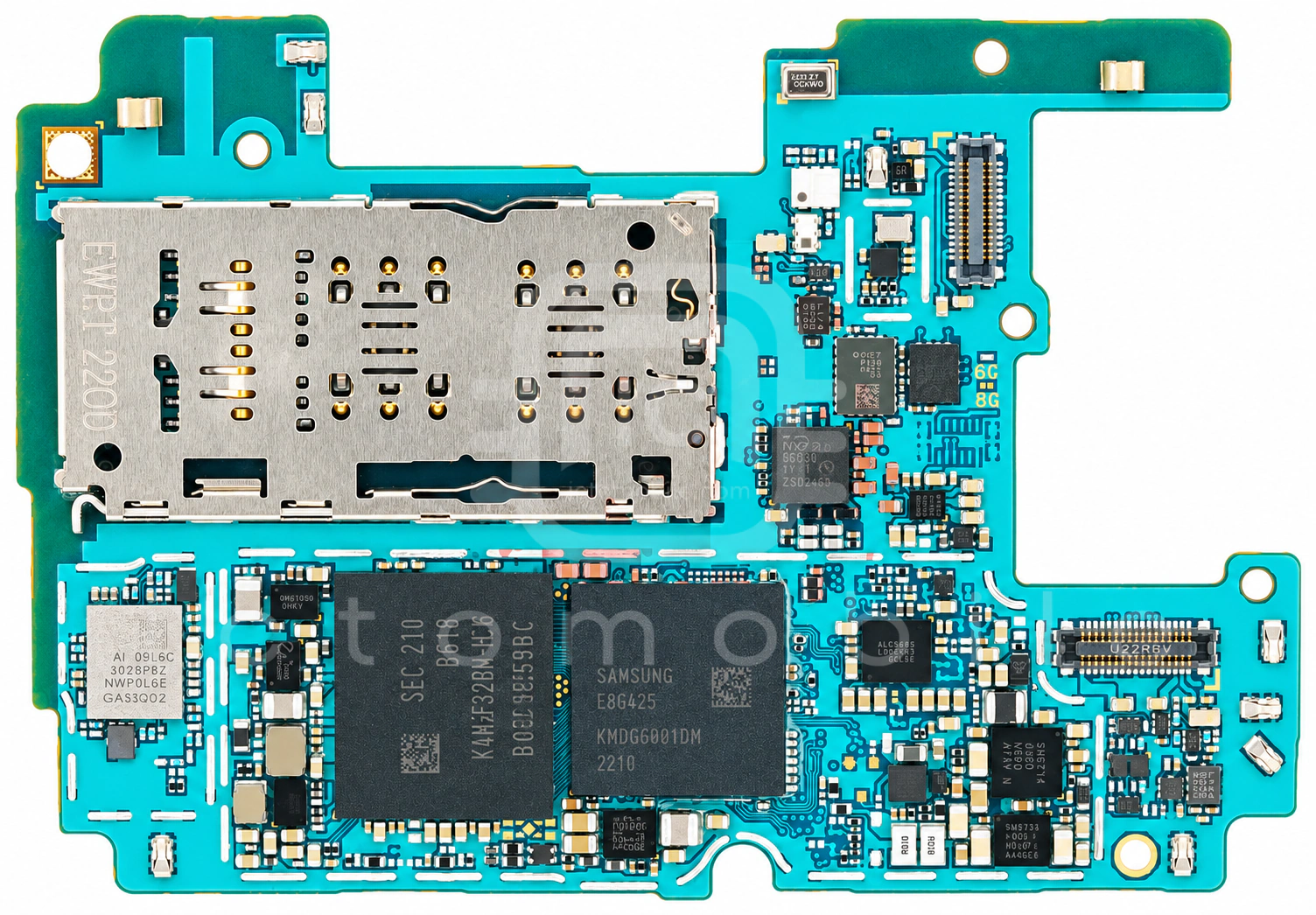

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

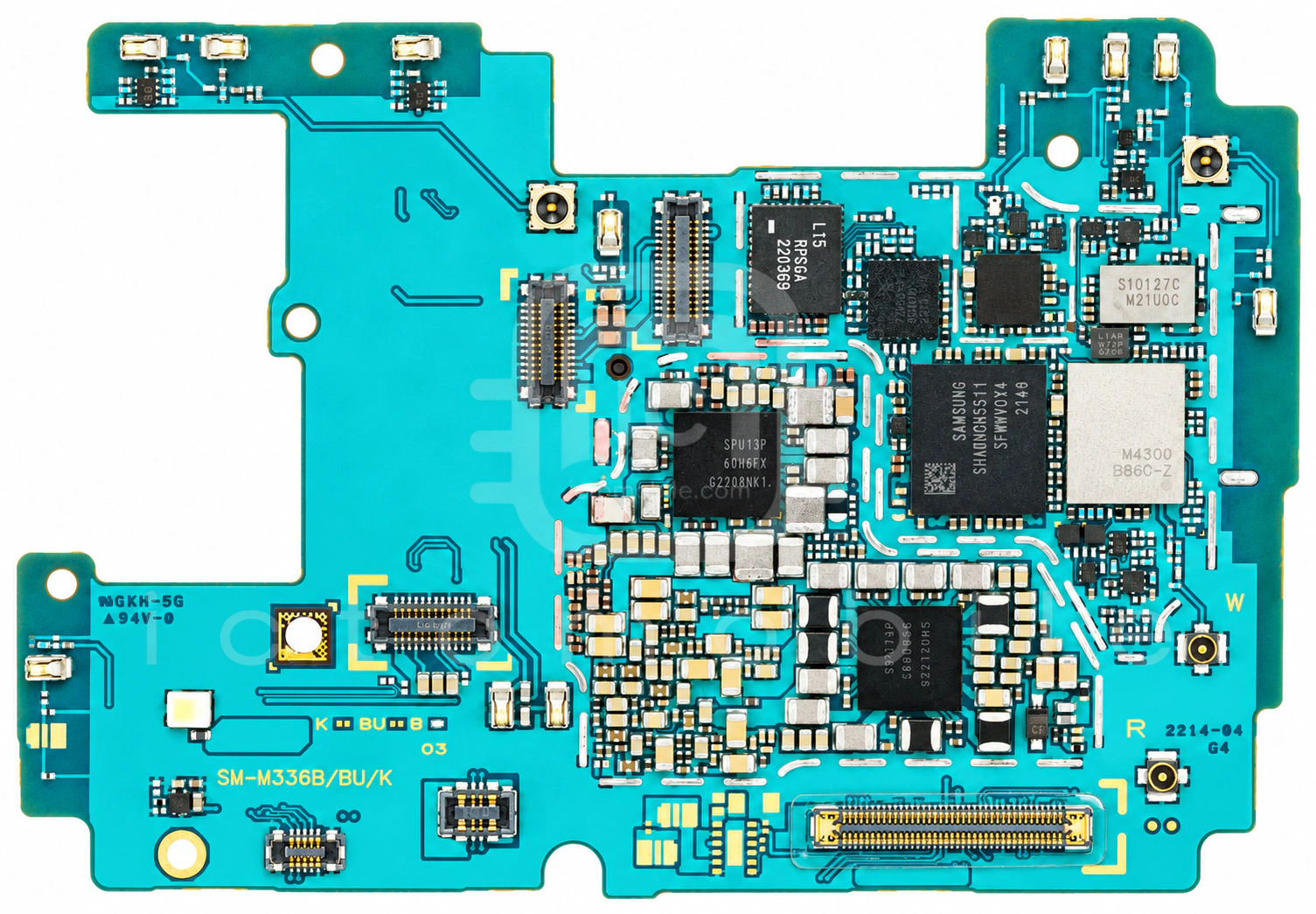

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۴ موقعیت از ۲۴ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱S2MPB03X01-6031تغذیه دوربینSamsung semiconductor←
۲QM77098Bماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QORVO←
۳SFML1A0Z001آمپلی فایر کم نویز (LNA)WISOL←
۴SFML1A0Z001آمپلی فایر کم نویز (LNA)WISOL←
۵ALC5665-GRTCodec صوتRealtek←
۶S5N5C20X00-6030بلوتوث، وای فای (wifi) و رادیو FMSamsung semiconductor←
۷LMSWLAGN-L15ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Murata←
۸SKY77652-31پاور آمپلی فایر 3G و 4G و 5GSkyworks Solutions Inc←
۹SFML5E0K001سوئیچ آنتن DiversityWISOL←
۱۰SM5451شارژSilicon Mitus←
۱۱Exynos 1280 5G S5E8825CPU بخش Application و BasebandSamsung semiconductor←
۱۲S2MPU13X01تغذیه (PMU)Samsung semiconductor←
۱۳SFML1A0Z001آمپلی فایر کم نویز (LNA)WISOL←
۱۴QM81050تغذیه بخش RFQORVO←
۱۵QM81050تغذیه بخش RFQORVO←
۱۶KM2L9001CM-B518حافظه uMCP (هارد)Samsung semiconductor←
۱۷KTZ8864BEJAA-TRدرایور بک لایت LCDKinetic Technologies←
۱۸PN557A1EV-C101NFCNXP Semiconductors←
۱۹TFA9878BUKآمپلی فایر صوتGoodix←
۲۰S5M5511A01-L134فرستنده و گیرنده رادیویی (RF Transceiver)Samsung semiconductor←
۲۱S2MPU14X01تغذیه (PMU)Samsung semiconductor←
۲۲SM5714تغذیه و شارژSilicon Mitus←
۲۳SKY58083-11ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Skyworks Solutions Inc←
۲۴LSM6DSLسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
