برد سامسونگ A35 (SM-A356B)

SM-A356B

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

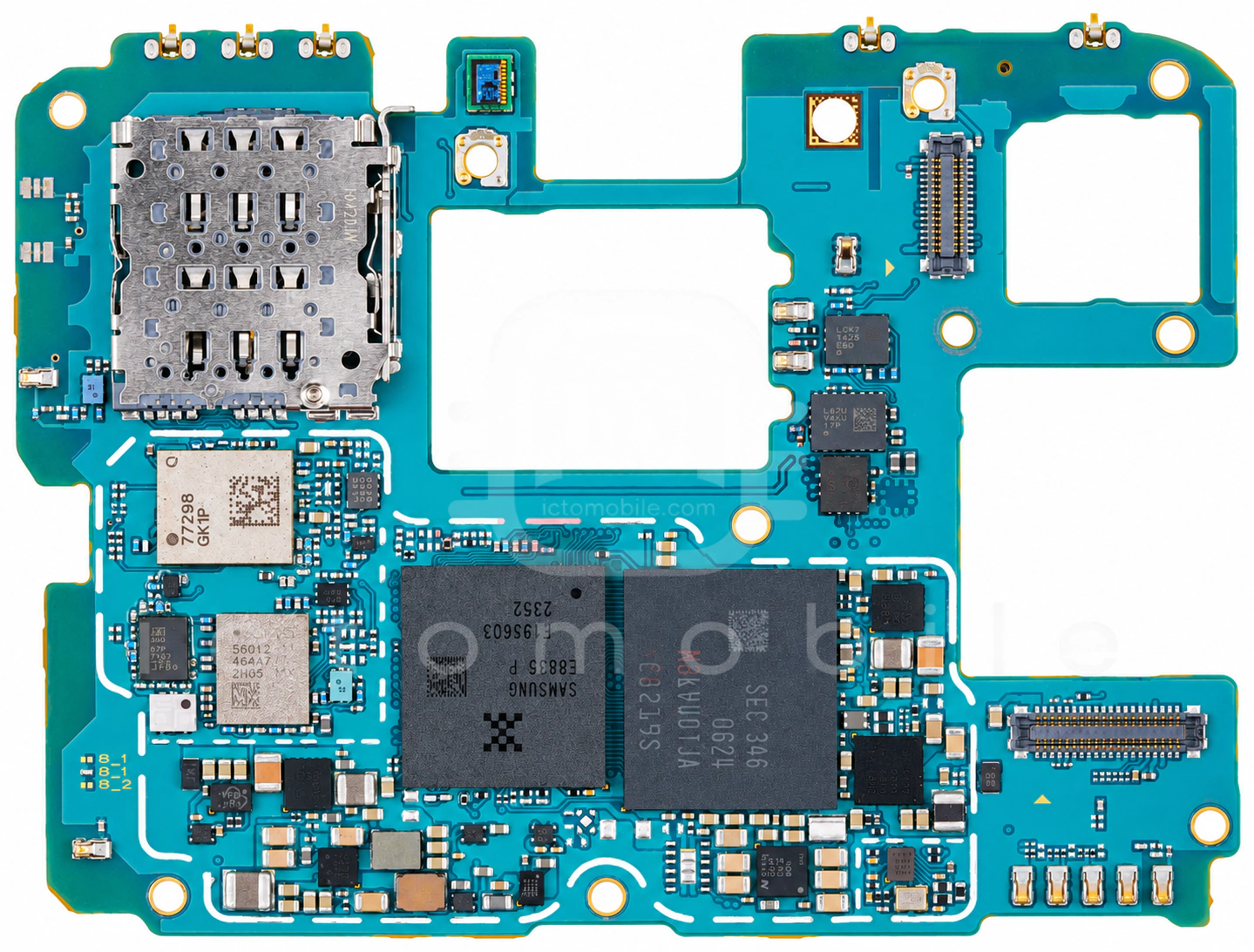

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

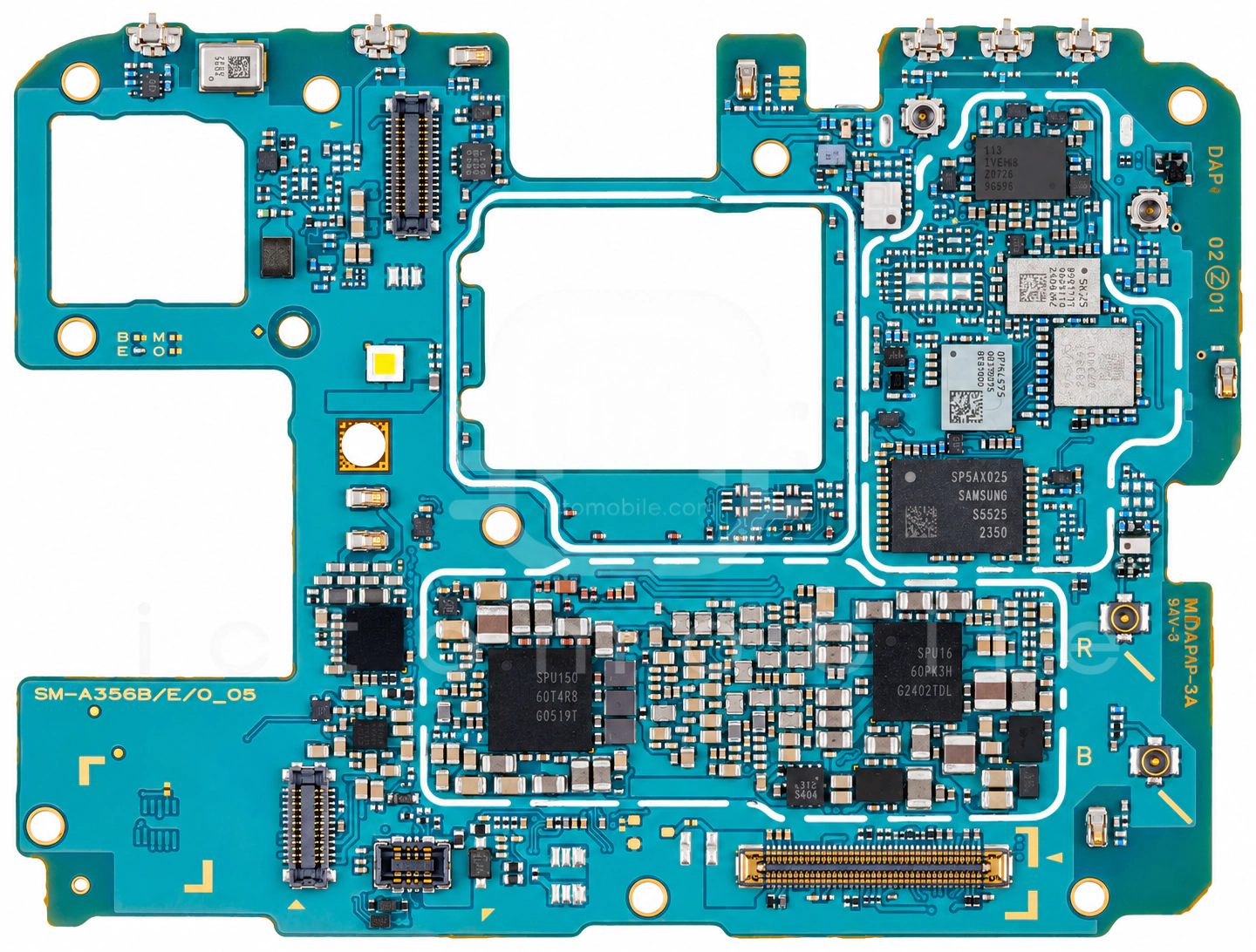

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۷ موقعیت از ۲۷ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱NU2111AشارژNuVolta Technologies←
۲TFA9878BUKآمپلی فایر صوتGoodix←
۳PN560NFCNXP Semiconductors←
۴QM81050تغذیه بخش RFQORVO←
۵SM3010تغذیه صفحه نمایشSilicon Mitus←
۶S2MPB03X01-6031تغذیه دوربینSamsung semiconductor←
۷SKY58083-11ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Skyworks Solutions Inc←
۸S2MPU16X01-6030تغذیه (PMU)Samsung semiconductor←
۹QM77298ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۱۰SFML1A0Z001آمپلی فایر کم نویز (LNA)WISOL←
۱۱SFML6K0V001سوئیچ آنتن DiversityWISOL←
۱۲TFA9878BUKآمپلی فایر صوتGoodix←
۱۳S2MPU15X01-6130تغذیه (PMU)Samsung semiconductor←
۱۴MDHSدرایور ویبراتورنامعلوم←
۱۵SM5714Aتغذیه و شارژSilicon Mitus←
۱۶S5525فرستنده و گیرنده رادیویی (RF Transceiver)Samsung semiconductor←
۱۷QFM4575سوئیچ آنتن DiversityQUALCOMM Incorporated←
۱۸S5N6566X01-6031بلوتوث، وای فای (wifi) و رادیو FMSamsung semiconductor←
۱۹SKY58261-11ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۲۰SKY58253-11پاور آمپلی فایر 4G و 5GSkyworks Solutions Inc←
۲۱Exynos 1380 5G S5E8835CPU بخش Application و BasebandSamsung semiconductor←
۲۲SFML6Z0K001سوئیچ آنتن DiversityWISOL←
۲۳KM8F9001JA-B816حافظه uMCP (هارد)Samsung semiconductor←
۲۴SFML6K0V001سوئیچ آنتن DiversityWISOL←
۲۵S3K250AFDV-MF35میکروکنترلرSamsung semiconductor←
۲۶ICM-42632Mسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←
۲۷QM81050تغذیه بخش RFQORVO←
