برد سامسونگ A23 5G (SM-A236B)

SM-A236B

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

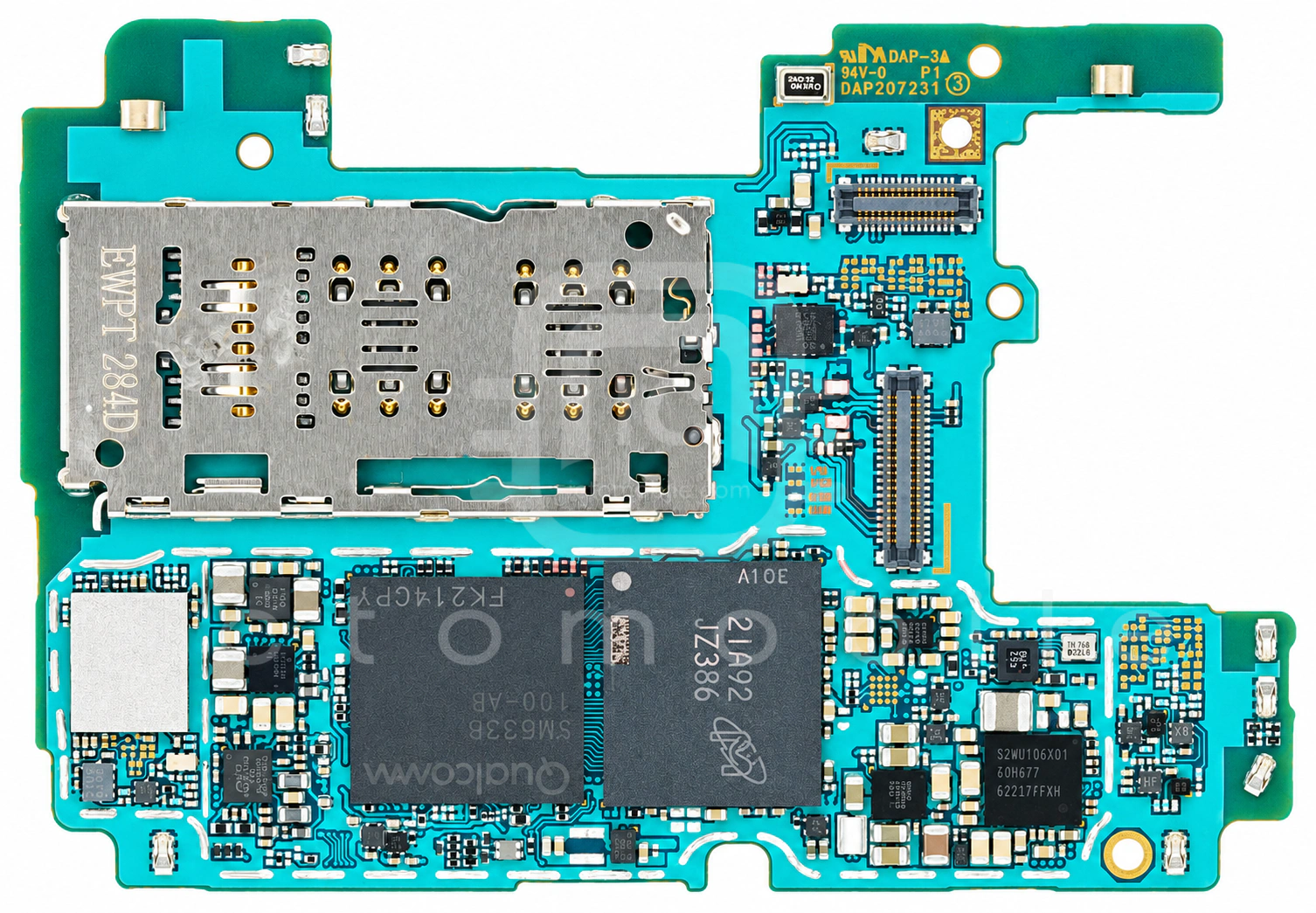

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

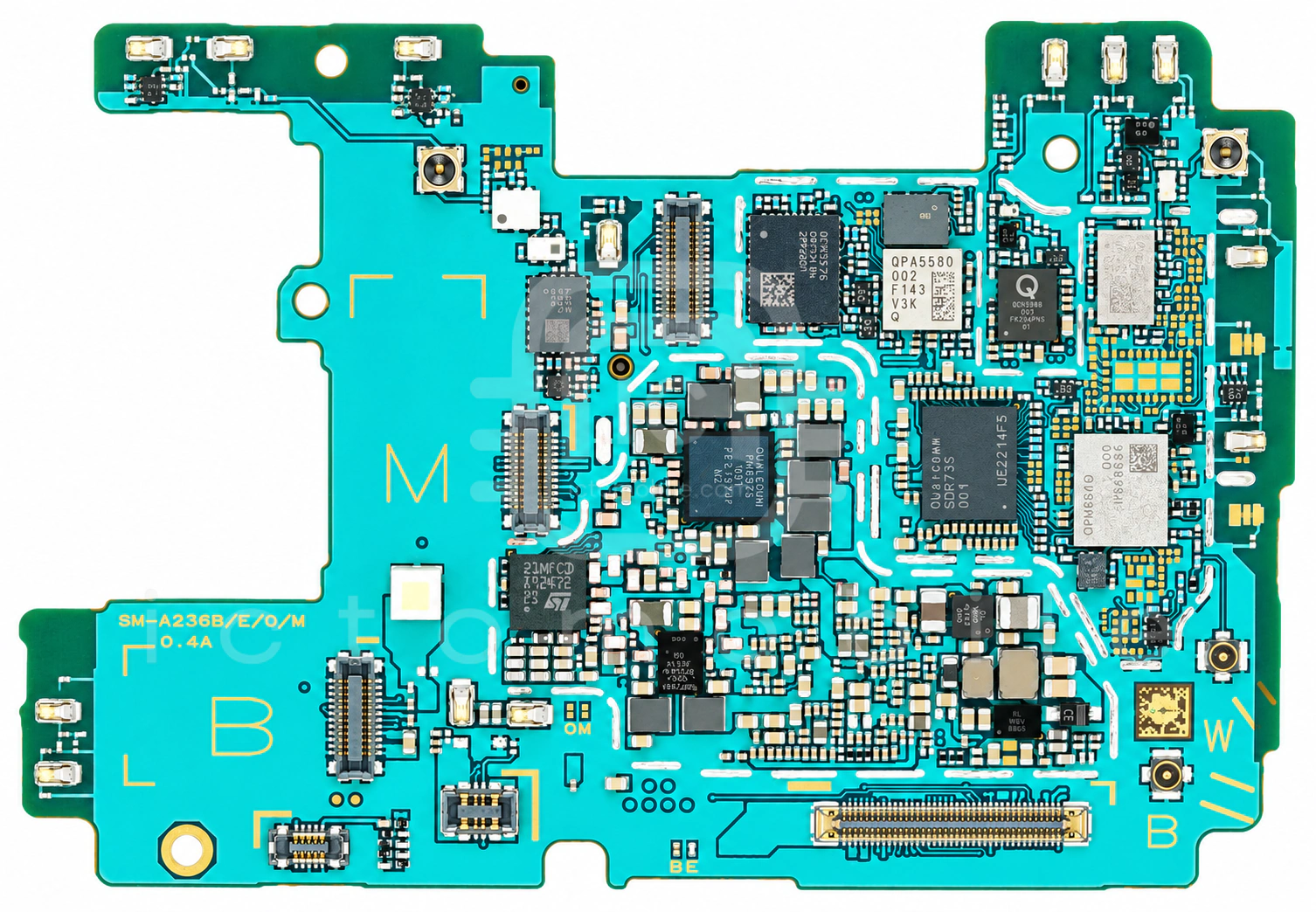

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۸ موقعیت از ۲۸ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱S2MPB03X01-6031تغذیه دوربینSamsung semiconductor←
۲SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۳MT29VZZZBD91SLSM-046حافظه uMCP (هارد)Micron←
۴QPM6810ماژول FEM باندهای 2G و 3G و 4GQUALCOMM Incorporated←
۵ST21NFCJNFCSTMicroelectronics←
۶WCN3988بلوتوث، وای فای (wifi) و رادیو FMQUALCOMM Incorporated←
۷TAS2562HYFRRآمپلی فایر صوتTexas Instruments←
۸MXD9121USآمپلی فایر کم نویز (LNA)MAXSCEND←
۹QPA5580پاور آمپلی فایر 3G و 4GQUALCOMM Incorporated←
۱۰QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۱۱SFML6U0V001سوئیچ آنتن DiversityWISOL←
۱۲PM6375تغذیه (PMU)QUALCOMM Incorporated←
۱۳QFM3576ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←
۱۴QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۱۵S2MU106X01-6030درایور USB و شارژSamsung semiconductor←
۱۶PMR735Aتغذیه بخش RFQUALCOMM Incorporated←
۱۷LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۱۸KTZ8864BEJAA-TRدرایور بک لایت LCDKinetic Technologies←
۱۹WCD9370Codec صوتQUALCOMM Incorporated←
۲۰SFML5E0K001سوئیچ آنتن DiversityWISOL←
۲۱HL7132WL01شارژHalo Microelectronics←
۲۲QPM6815ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QUALCOMM Incorporated←
۲۳AW32918SFCRمحافظ اضافه ولتاژAwinic←
۲۴MXD9121USآمپلی فایر کم نویز (LNA)MAXSCEND←
۲۵Snapdragon 695 5G SM6375CPU بخش Application و BasebandQUALCOMM Incorporated←
۲۶SKY58267-11ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۲۷AK09918Cسنسور مغناطیسی قطب نما (Compass)AKM←
۲۸PMK8003بافر کلاکQUALCOMM Incorporated←
