برد سامسونگ A15 5G (SM-A156E)

SM-A156E

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

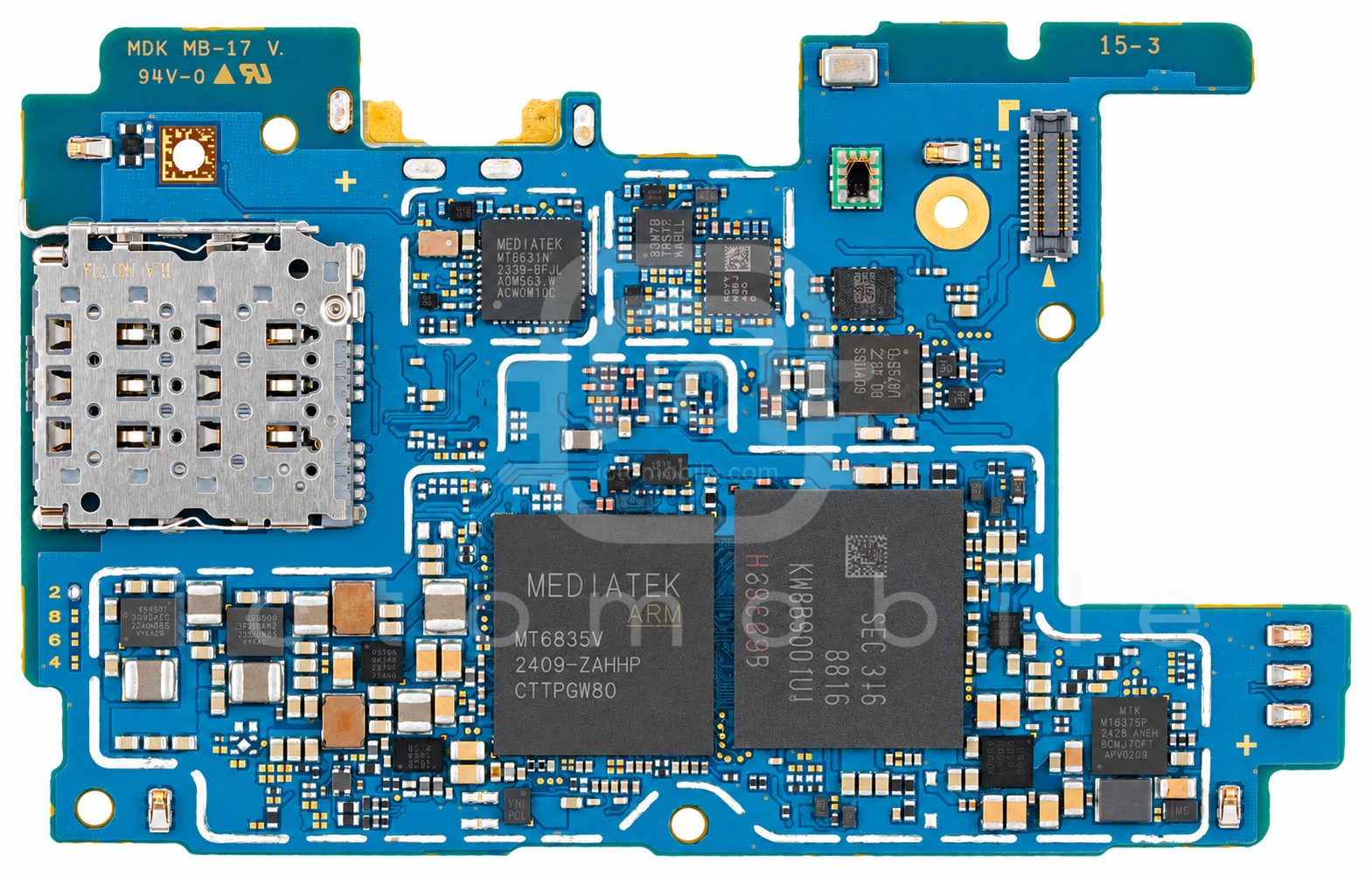

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

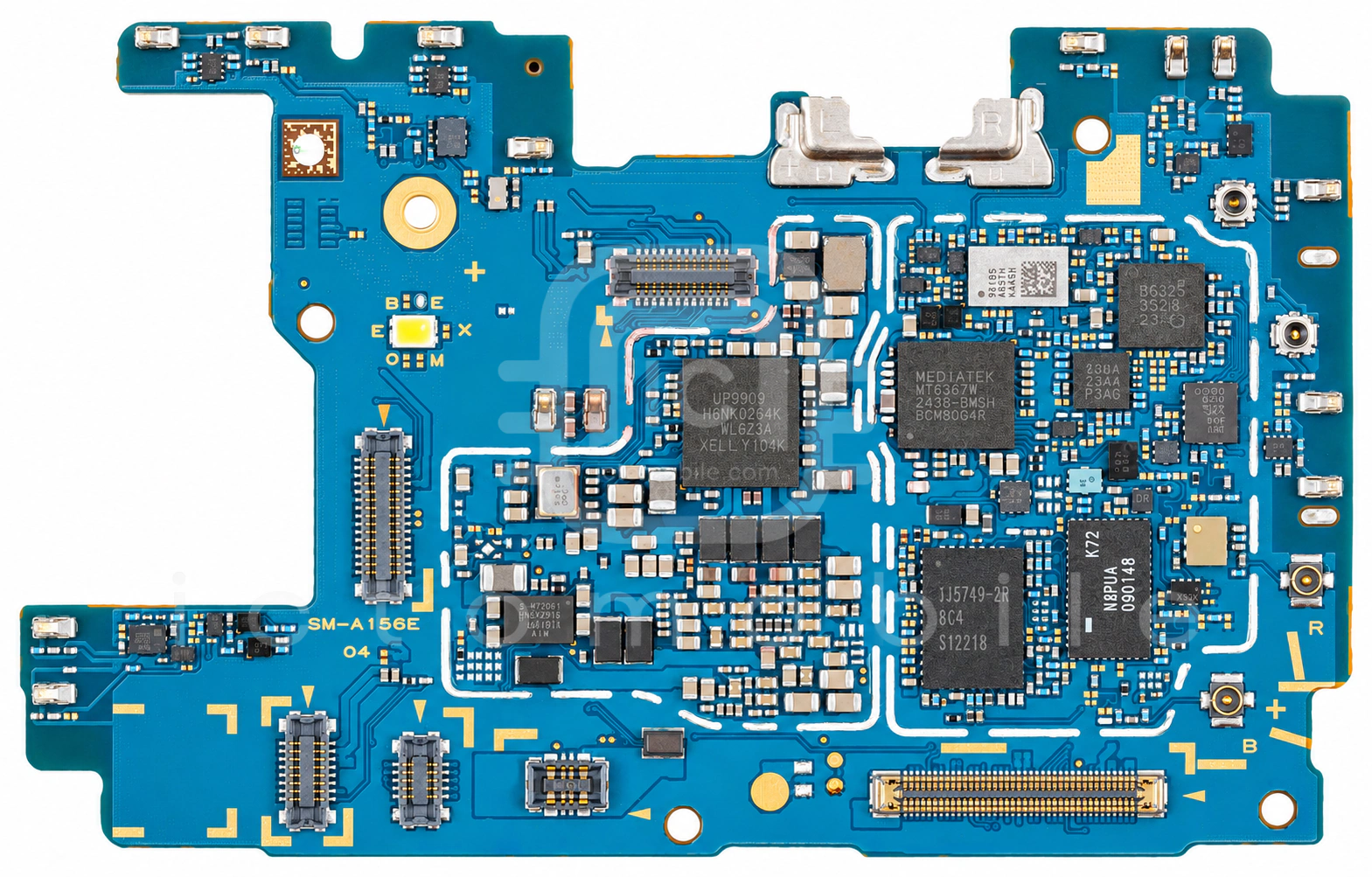

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۳ موقعیت از ۲۳ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱SM5461شارژSilicon Mitus←
۲WIPS115749-2Rپاور آمپلی فایر GSM و 3G و 4GWIPAM←
۳MXD83M7Bآمپلی فایر کم نویز (LNA)MAXSCEND←
۴961BSماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)ADI -AnalogDevices←
۵MT6375Pتغذیه (PMU)Mediatek←
۶OS15Aتغذیه صفحه نمایشSamsung semiconductor←
۷KM8F9001JA-B816حافظه uMCP (هارد)Samsung semiconductor←
۸MT6308MPردیاب پوش توان (EPT)Mediatek←
۹SMA1305آمپلی فایر صوتSilicon Mitus←
۱۰SFMD5A0F001ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)WISOL←
۱۱MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۱۲MT6377Wتغذیه (PMU)Mediatek←
۱۳S22343پاور آمپلی فایر 3G و 4G و 5GWIPAM←
۱۴S2MPB03X01-6031تغذیه دوربینSamsung semiconductor←
۱۵LMSWKQGS-K72سوئیچ آنتن اصلیMurata←
۱۶LSM6DSLسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۱۷AW32918SFCRمحافظ اضافه ولتاژAwinic←
۱۸MT6319NPتغذیه (PMU)Mediatek←
۱۹MT6308MPردیاب پوش توان (EPT)Mediatek←
۲۰PN557A1EV-C101NFCNXP Semiconductors←
۲۱S3K250AFDV-MF35میکروکنترلرSamsung semiconductor←
۲۲MT6197Wفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۲۳AW36518FCRدرایور LED فلاش دوربینAwinic←
