برد سامسونگ A05s (SM-A057F)

SM-A057F

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

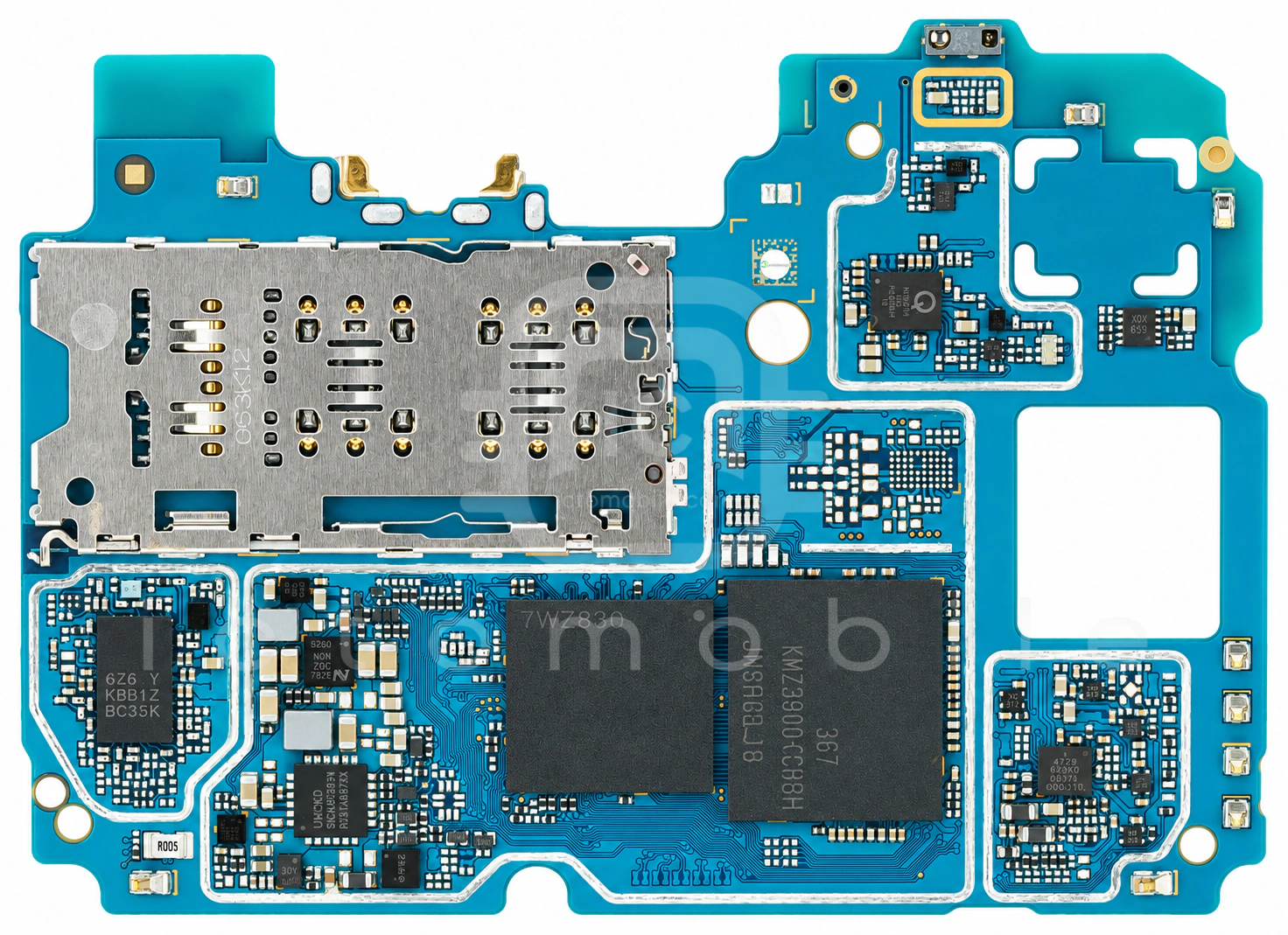

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

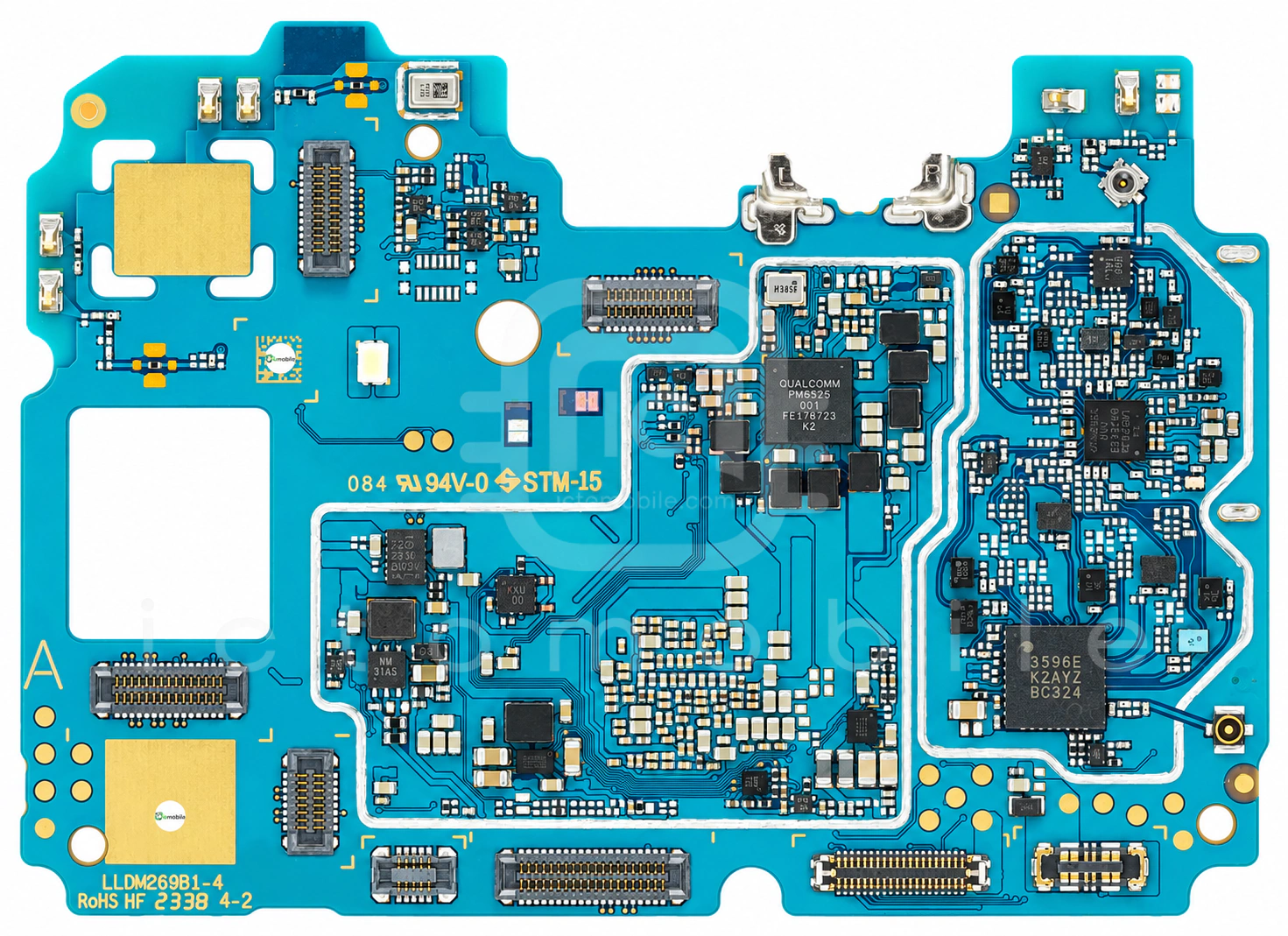

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۰ موقعیت از ۲۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱WCD9370Codec صوتQUALCOMM Incorporated←
۲SGM3785Sدرایور LED فلاش دوربینSG Micro←
۳MXD8680Sسوئیچ آنتن DiversityMAXSCEND←
۴SX9338IULTRTسنسور GRIP/SARSEMTECH←
۵Snapdragon 680 SM6225CPU بخش Application و BasebandQUALCOMM Incorporated←
۶SM5602درایور USBSilicon Mitus←
۷AW37501BCSRتغذیه صفحه نمایشAwinic←
۸LTVS20H24AT5Gدیود محافظ ولتاژ TVSLRC←
۹QET4101ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۱۰FX5627Yماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Lansus←
۱۱KM2L9001CM-B518حافظه uMCP (هارد)Samsung semiconductor←
۱۲WCN3988بلوتوث، وای فای (wifi) و رادیو FMQUALCOMM Incorporated←
۱۳AW9962Eدرایور بک لایت LCDAwinic←
۱۴AW32915AFCRمحافظ اضافه ولتاژAwinic←
۱۵UCCMCDشارژSilergy←
۱۶WTR2965فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۱۷PM6225تغذیه (PMU)QUALCOMM Incorporated←
۱۸SP2130شارژNuVolta Technologies←
۱۹NZ5596Eماژول FEM باندهای 2G و 3G و 4GLansus←
۲۰PWFGآمپلی فایر صوتنامعلوم←
