برد شیائومی Redmi K50 Supreme (3510L12M0A)

3510L12M0A

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

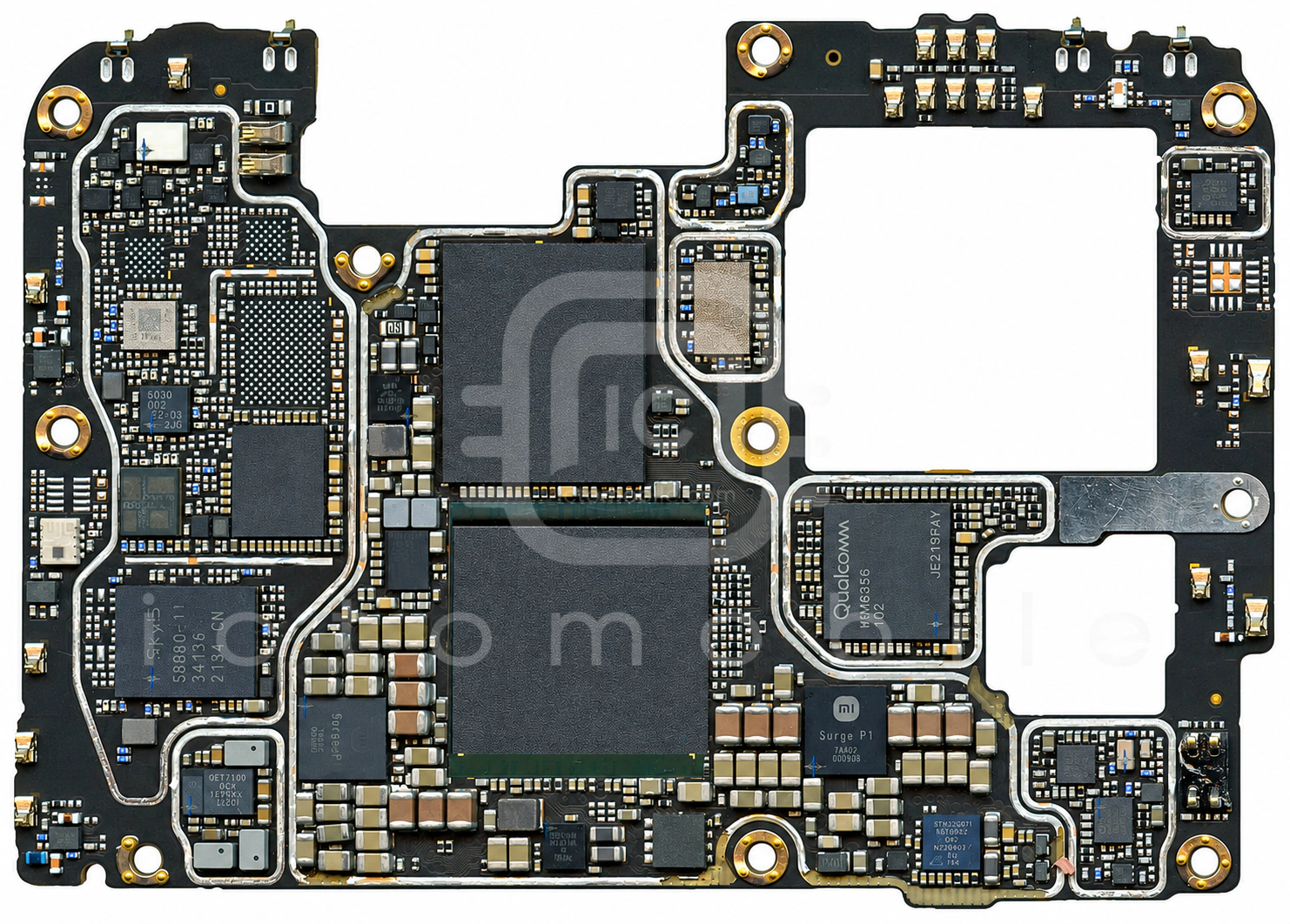

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

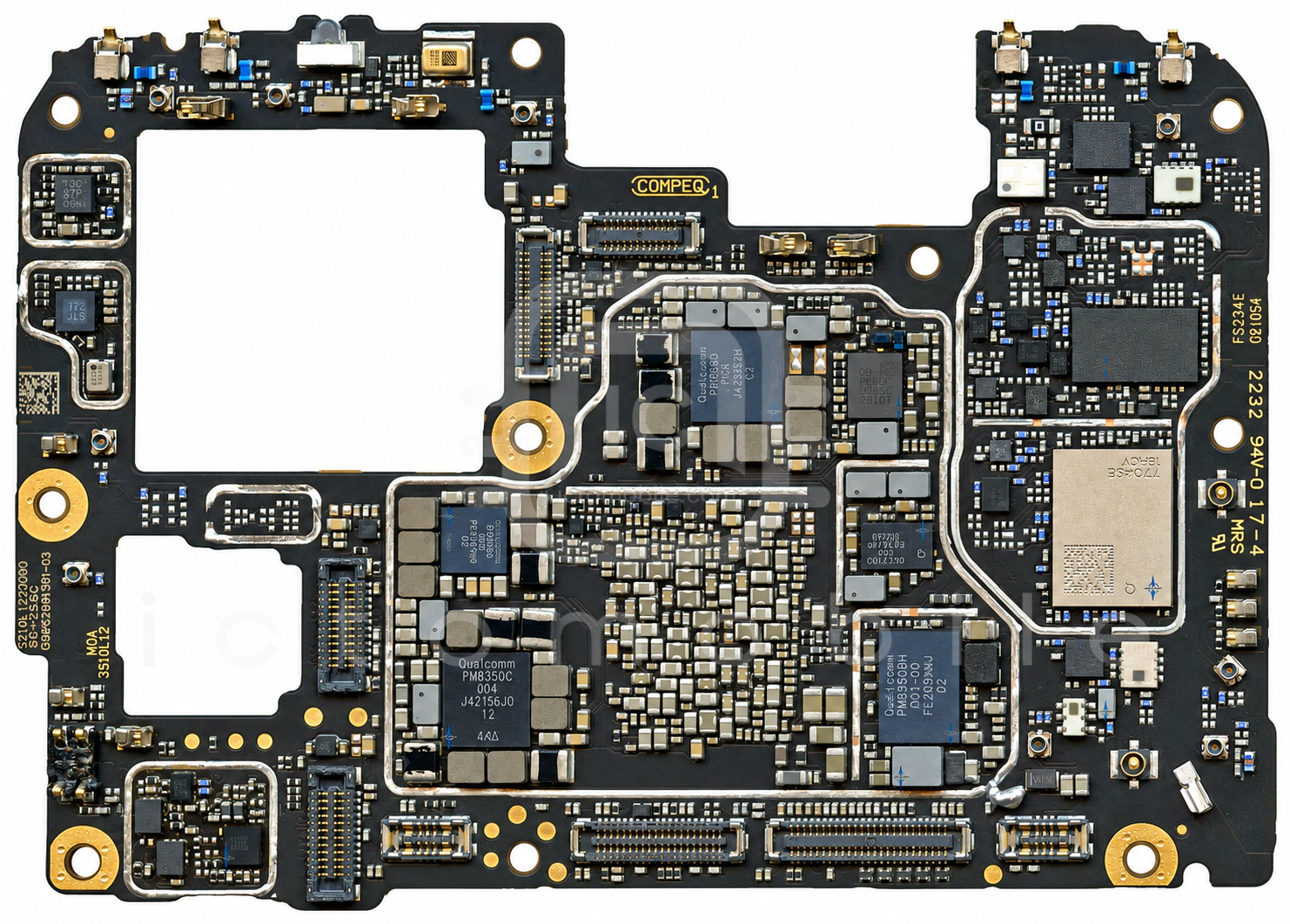

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۵۳ موقعیت از ۵۳ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱VC7643-63Hپاور آمپلی فایر 3G و 4G و 5GVANCHIP←
۲QAT3518تیونر آنتن RFQUALCOMM Incorporated←
۳HL5301مبدل سطح ولتاژ (Level Shifter/Level Translator)Halo Microelectronics←
۴H58GG6MK6GX037حافظه RAMSkhynix←
۵MXDLN14TCآمپلی فایر GPSMAXSCEND←
۶PM8350BHتغذیه (PMU)QUALCOMM Incorporated←
۷RP122K221Dرگولاتور ولتاژ LDORICOH electronics devices division←
۸QM13144سوئیچ SP4TQORVO←
۹SN110TUK1NFCNXP Semiconductors←
۱۰QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۱۱WLAN7207Cسوئیچ آنتن بلوتوث و وای فای (wifi)NXP Semiconductors←
۱۲MXDLN14TCآمپلی فایر GPSMAXSCEND←
۱۳PTN3222BUKZدرایور USBNXP Semiconductors←
۱۴WL2866Dتغذیه دوربینOmniVision←
۱۵SKY58080-11ماژول FEM باندهای 2G و 3G و 4GSkyworks Solutions Inc←
۱۶CS35L41Bآمپلی فایر صوتCirrus Logic←
۱۷SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۱۸MXD8723Eسوئیچ آنالوگ SPDTMAXSCEND←
۱۹QM11133سوئیچ SP3TQORVO←
۲۰QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۲۱WLAN7207Cسوئیچ آنتن بلوتوث و وای فای (wifi)NXP Semiconductors←
۲۲WCD9380Codec صوتQUALCOMM Incorporated←
۲۳MXD8645Hسوئیچ آنتن 5GMAXSCEND←
۲۴QM11133سوئیچ SP3TQORVO←
۲۵WLAN7207Hسوئیچ آنتن بلوتوث و وای فای (wifi)NXP Semiconductors←
۲۶QET7100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۲۷QDM2310سوئیچ آنتن DiversityQUALCOMM Incorporated←
۲۸WL2863D28-4-TRرگولاتور ولتاژ LDOWILLSEMI←
۲۹QPM6477پاور آمپلی فایر 5GQORVO←
۳۰Surge P1شارژXiaomi←
۳۱HL5301مبدل سطح ولتاژ (Level Shifter/Level Translator)Halo Microelectronics←
۳۲SGM2051-ADJرگولاتور ولتاژ LDOSG Micro←
۳۳QET7100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۳۴QLN5030سوئیچ آنتنQUALCOMM Incorporated←
۳۵VC1899Uسوئیچ SP3TVANCHIP←
۳۶LSM6DSOQسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۳۷WLAN7207Hسوئیچ آنتن بلوتوث و وای فای (wifi)NXP Semiconductors←
۳۸Surge P1شارژXiaomi←
۳۹PSM8PN30V120ترانزیستور MosfetPrisemi←
۴۰PMR735Aتغذیه بخش RFQUALCOMM Incorporated←
۴۱PM8450تغذیه (PMU)QUALCOMM Incorporated←
۴۲WAS3157Dسوئیچ آنالوگ SPDTWILLSEMI←
۴۳PM8350Cتغذیه (PMU)QUALCOMM Incorporated←
۴۴WCN6856بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۴۵SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۴۶CS35L41Bآمپلی فایر صوتCirrus Logic←
۴۷PMK8475بافر کلاکQUALCOMM Incorporated←
۴۸QM12114سوئیچ SP4TQORVO←
۴۹QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۵۰HN8T05DEHKX073حافظه UFS (هارد)Skhynix←
۵۱QDM6577سوئیچ آنتن 5GQUALCOMM Incorporated←
۵۲PM8350تغذیه (PMU)QUALCOMM Incorporated←
۵۳HL5280درایور USB Type-CHalo Microelectronics←
