برد شیائومی Redmi Note 14 Pro 4G (135100006)

135100006

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

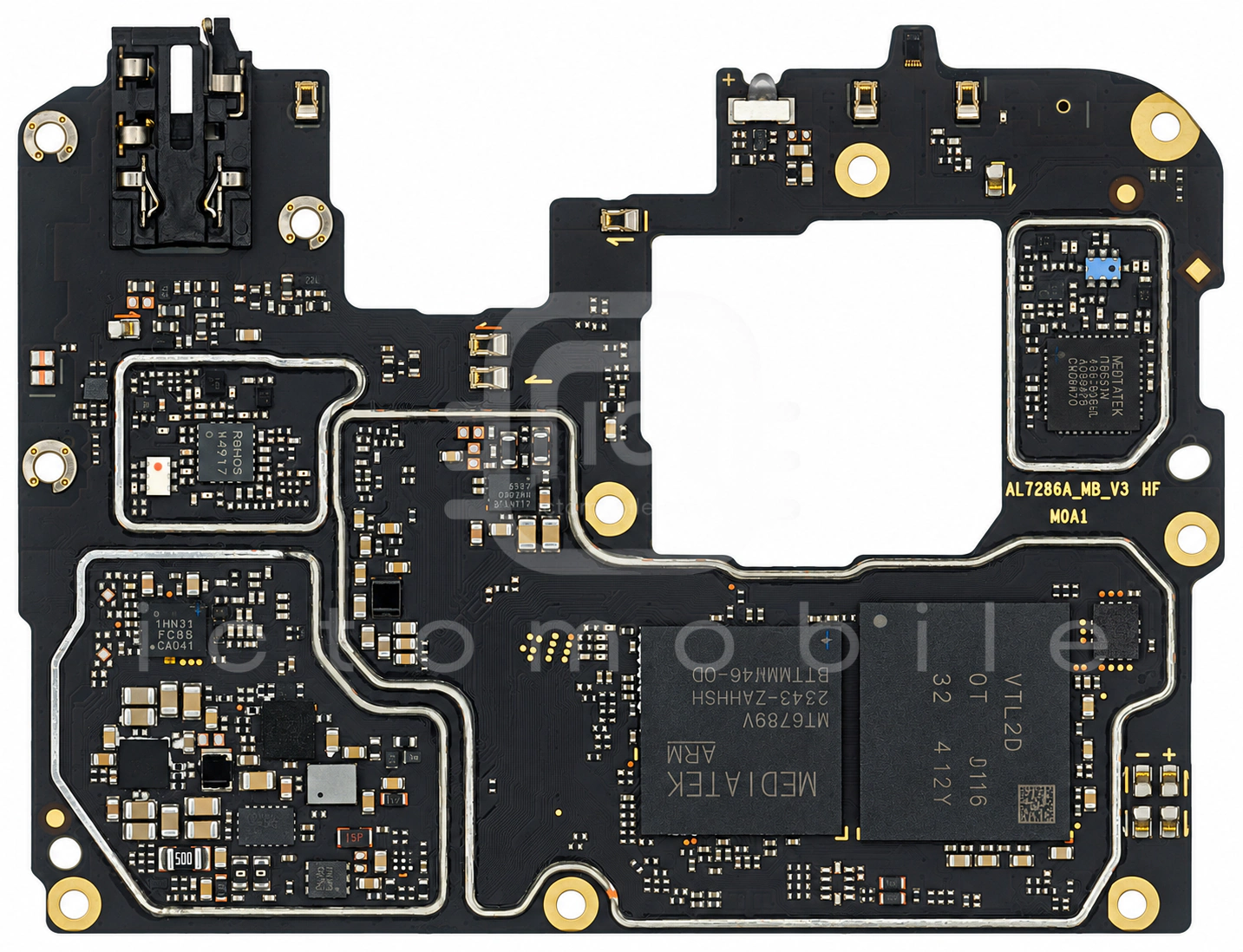

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

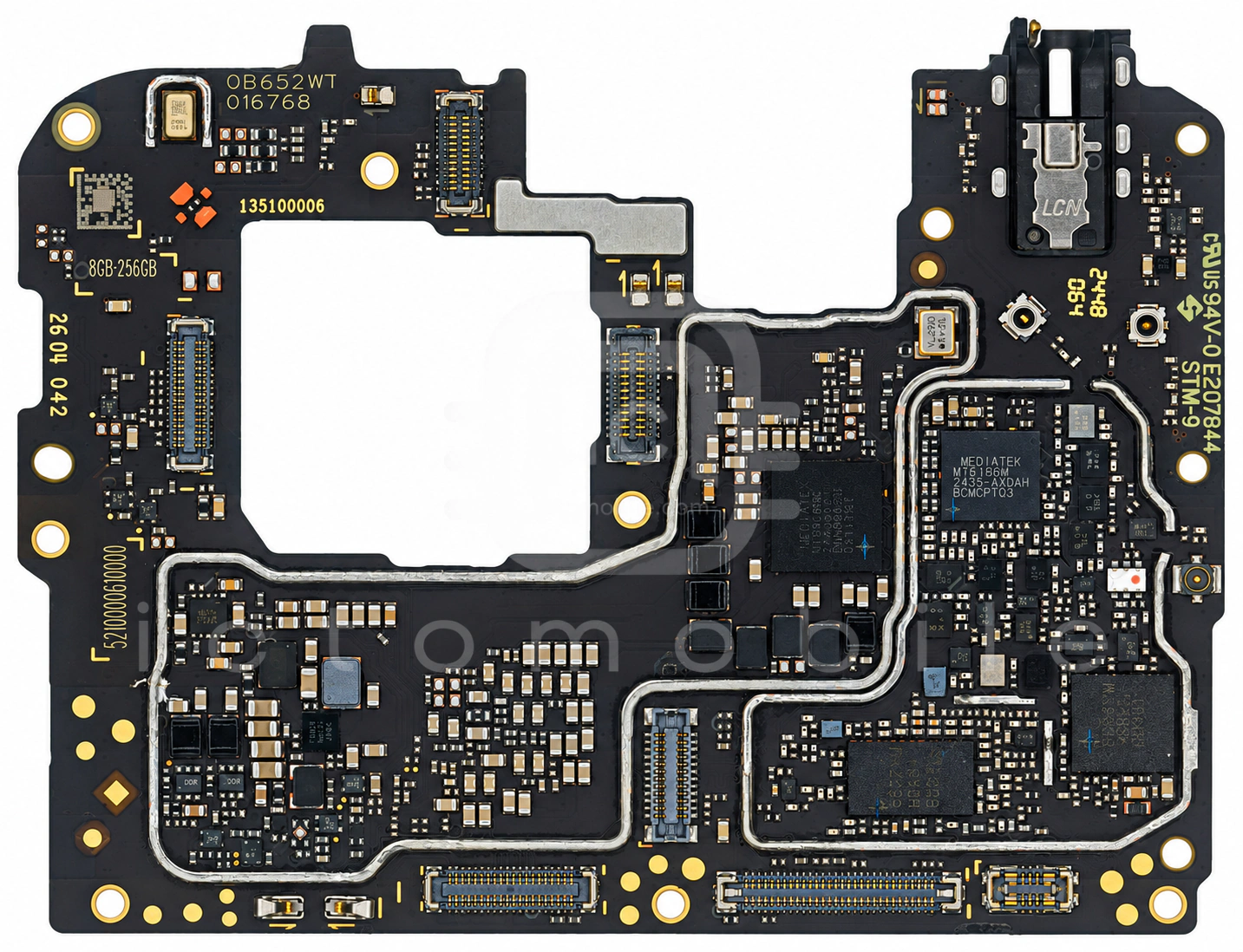

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۷ موقعیت از ۲۷ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱SFMR8H0C001سوئیچ آنتن DiversityWISOL←
۲SC6601AشارژSOUTHCHIP←
۳SGM61020XKB6Gکانورتر ولتاژ (DC/DC Voltage Converter)SG Micro←
۴ETA5053V330DF1Eرگولاتور ولتاژ LDOETASOLUTION←
۵ET51530YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۶ET51512YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۷SC8541CFFRشارژSOUTHCHIP←
۸ETA5053V330DF1Eرگولاتور ولتاژ LDOETASOLUTION←
۹WL2836D18-4رگولاتور ولتاژ LDOWILLSEMI←
۱۰MT6366MWتغذیه (PMU)Mediatek←
۱۱BMI260سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←
۱۲MT6186MVفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۱۳ETA5053V330DF1Eرگولاتور ولتاژ LDOETASOLUTION←
۱۴AW87559FCRآمپلی فایر صوتAwinic←
۱۵VC7916-35ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)VANCHIP←
۱۶VC7643-62پاور آمپلی فایر 3G و 4GVANCHIP←
۱۷SGM61020XKB6Gکانورتر ولتاژ (DC/DC Voltage Converter)SG Micro←
۱۸THN31FGB1ANFCSamsung semiconductor←
۱۹SIA8152آمپلی فایر صوتVishay Siliconix←
۲۰WL2836D18-4رگولاتور ولتاژ LDOWILLSEMI←
۲۱LN3420ADT2AGترانزیستور MosfetLRC←
۲۲H9QT1G6DN6X132حافظه uMCP (هارد)Skhynix←
۲۳MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۲۴MMC5603NJسنسور مغناطیسی قطب نما (Compass)MEMSIC←
۲۵ET5904تغذیه دوربینWuxi Etek Microelectronics Co←
۲۶SGM3837YGتغذیه صفحه نمایشSG Micro←
۲۷MediaTek Helio G99 MT6789CPU بخش Application و BasebandMediatek←
