برد شیائومی Redmi Note 12 Pro 4G (13510K6AM0A01)

13510K6AM0A01

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

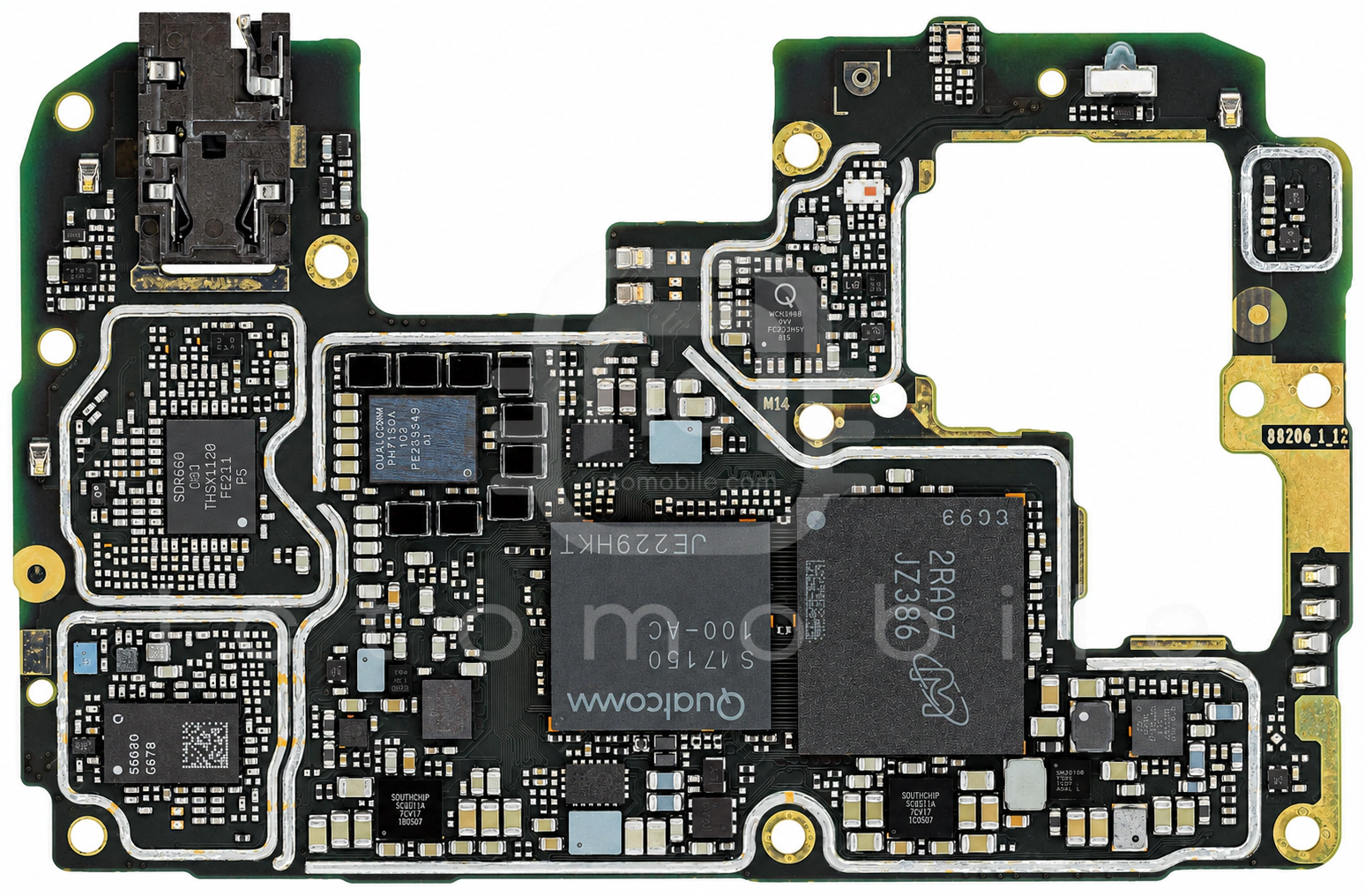

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

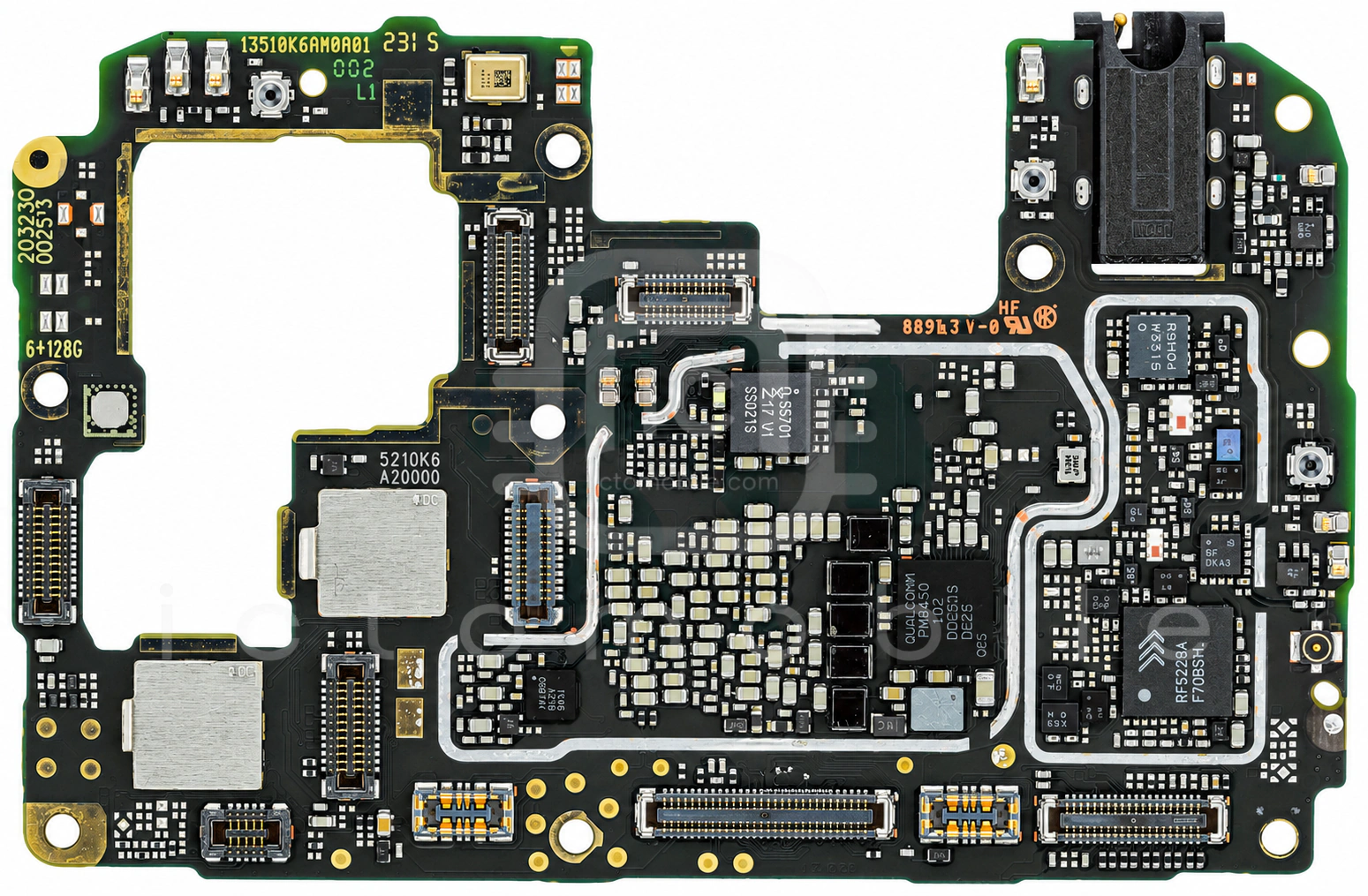

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۲ موقعیت از ۲۲ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱MT29VZZZBD91SLSM-046حافظه uMCP (هارد)Micron←
۲PM7150Aتغذیه (PMU)QUALCOMM Incorporated←
۳Snapdragon 732G SM7150-ACCPU بخش Application و BasebandQUALCOMM Incorporated←
۴FS1815Nآمپلی فایر صوتFourSemi←
۵SC8551AشارژSOUTHCHIP←
۶PN557A1EV-C101NFCNXP Semiconductors←
۷QM56030ماژول FEM باندهای 2G و 3G و 4GQORVO←
۸QET4101ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۹ICM-42607-Pسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←
۱۰LN3420ADT2AGترانزیستور MosfetLRC←
۱۱SX9325سنسور GRIP/SARSEMTECH←
۱۲SM3010Bتغذیه صفحه نمایشSilicon Mitus←
۱۳SDR660فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۱۴RF5228Aماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۱۵DIO1646WL36سوئیچ آنالوگDIOO Microcircuits←
۱۶WCD9375Codec صوتQUALCOMM Incorporated←
۱۷SC8551AشارژSOUTHCHIP←
۱۸QM11033Aسوئیچ SP3TQORVO←
۱۹FS1815Nآمپلی فایر صوتFourSemi←
۲۰PM7150تغذیه (PMU)QUALCOMM Incorporated←
۲۱SFMR8X0C001سوئیچ آنتن DiversityWISOL←
۲۲WCN3980بلوتوث، وای فای (wifi) و رادیو FMQUALCOMM Incorporated←
