برد آیفون 16

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

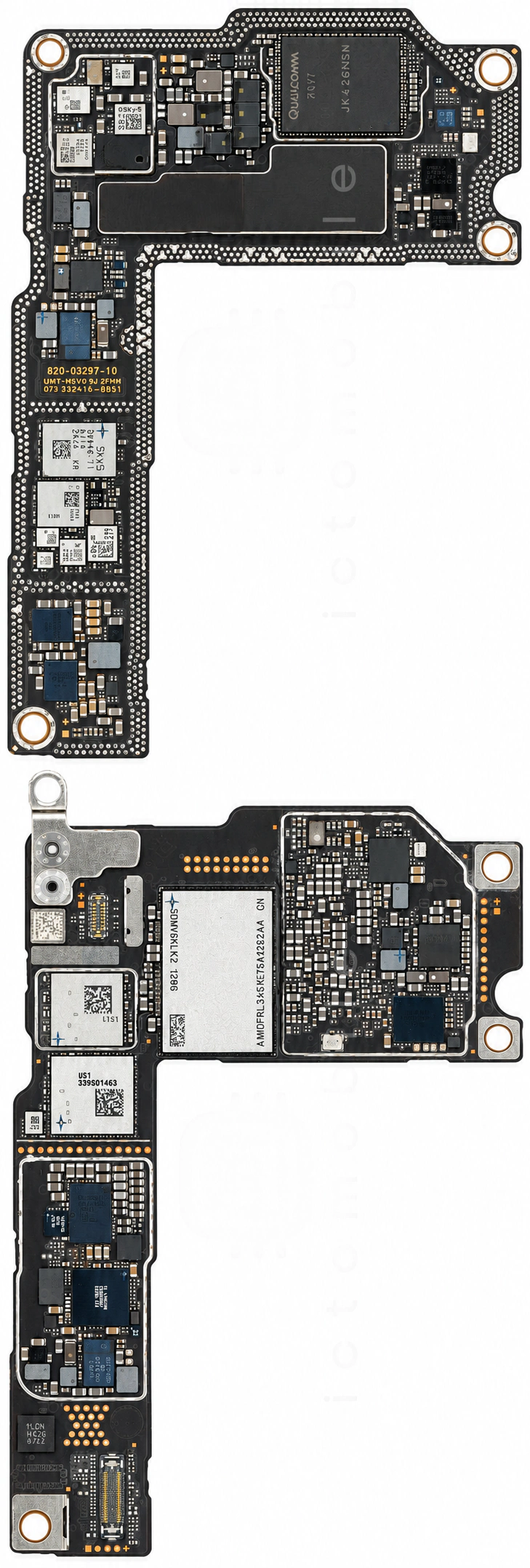

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

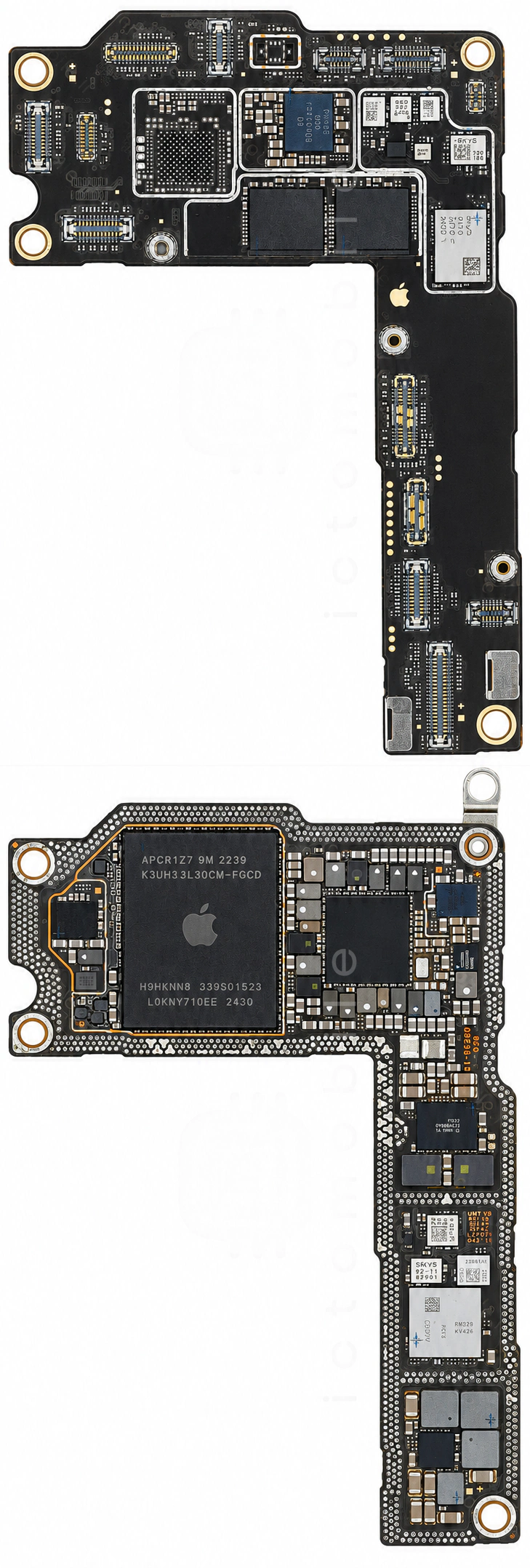

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۷ موقعیت از ۳۷ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱CP3200B1G0شارژTexas Instruments←
۲QET7100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۳PMX65تغذیه بخش BasebandQUALCOMM Incorporated←
۴SDX71MCPU بخش BasebandQUALCOMM Incorporated←
۵338S01087آمپلی فایر صوتCirrus Logic←
۶K3KL3L30CM-FGCTحافظه RAMSamsung semiconductor←
۷LM3567A1درایور LED فلاش دوربینTexas Instruments←
۸BMI282AAسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←
۹338S00967Codec صوتCirrus Logic←
۱۰30V4UTNFCNXP Semiconductors←
۱۱CXA4487AGCسوئیچ آنالوگ DPDTSony←
۱۲SN2012027شارژTexas Instruments←
۱۳SKY58440-11ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←
۱۴A18 - APL1V08CPU بخش ApplicationApple←
۱۵S2DOS24تغذیه صفحه نمایشSamsung semiconductor←
۱۶SDMVGKLK2حافظه Nand Flash (هارد)Samsung semiconductor←
۱۷AFEM-8234ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
۱۸SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۱۹338S00616تغذیه دوربینApple←
۲۰338S01087آمپلی فایر صوتCirrus Logic←
۲۱MAX11390AنامعلومMaxim←
۲۲338S01087آمپلی فایر صوتCirrus Logic←
۲۳QET7100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۲۴BCM59367A1IUBGشارژ بی سیمBroadcom←
۲۵STPMIA3A426AEQتغذیه دوربینSTMicroelectronics←
۲۶GD25Q80Eحافظه Nor Flash (هارد)GigaDevice←
۲۷AFEM-8243ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
۲۸SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۲۹CD2E224Aدرایور USBTexas Instruments←
۳۰AFEM-8245سوئیچ آنتن DiversityAvago←
۳۱339S01463بلوتوث و وای فای (BT & WIFI)Universal Scientific Industrial←
۳۲STB605A11درایور دات پروژکتور (Dot Projector)STMicroelectronics←
۳۳338S01119 (APL109A)تغذیه بخش ApplicationApple←
۳۴PMK8475بافر کلاکQUALCOMM Incorporated←
۳۵FAN48600UCA1Xکانورتر ولتاژ (DC/DC Voltage Converter)ON Semiconductor←
۳۶QM81032APT (Average Power Tracking)QORVO←
۳۷SKY50313سوئیچ آنتن DiversitySkyworks Solutions Inc←
