نقشه برد iPhone 16 Pro | iPhone 16 Pro Max

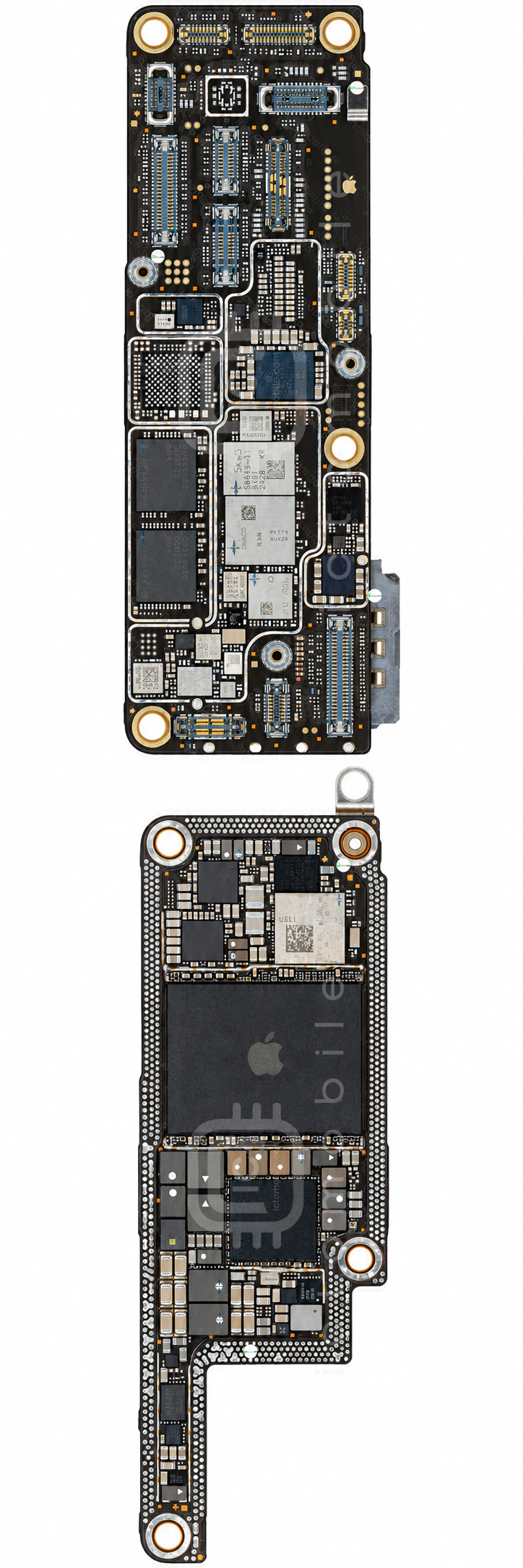

روی برد

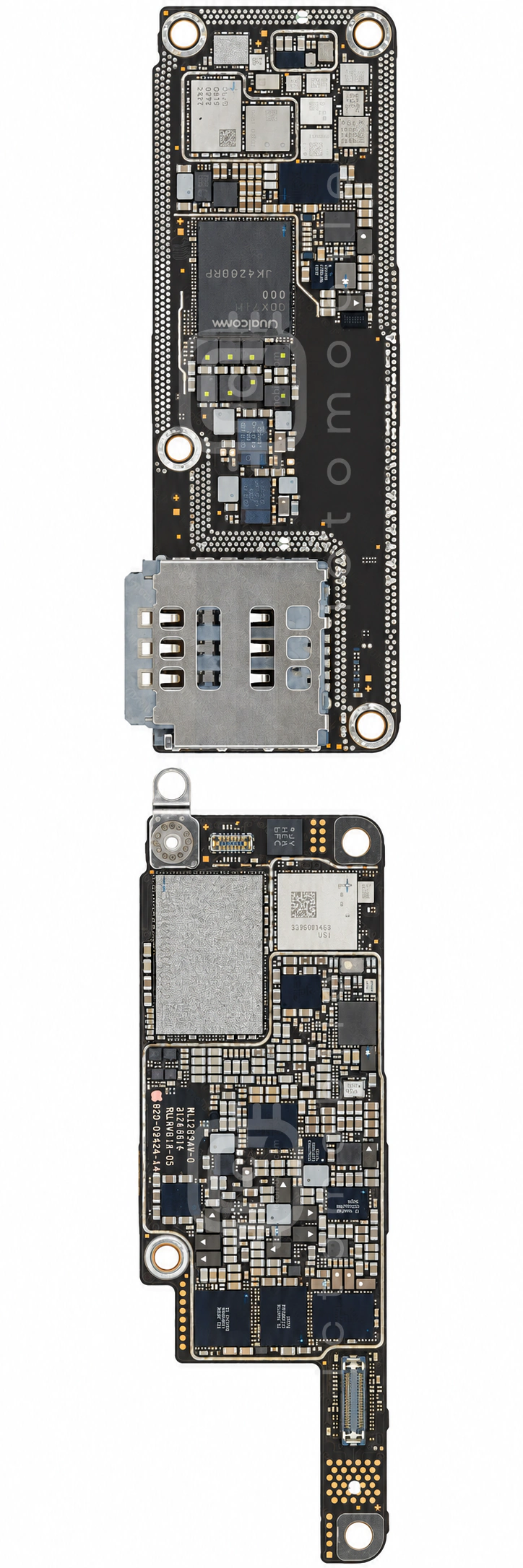

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۶ موقعیت از ۴۶ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱PMX65تغذیه بخش BasebandQUALCOMM Incorporated←

۲SKY58446-11ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←

۳SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←

۴AFEM-8234ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Avago←

۵MAX11390AنامعلومMaxim←

۶338S01087آمپلی فایر صوتCirrus Logic←

۷QM76307ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←

۸CXA4487AGCسوئیچ آنالوگ DPDTSony←

۹SDR735فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←

۱۰STPMIA3A426AEQتغذیه دوربینSTMicroelectronics←

۱۱STB605A11درایور دات پروژکتور (Dot Projector)STMicroelectronics←

۱۲STPMIA3A426AEQتغذیه دوربینSTMicroelectronics←

۱۳339M00326Ultra Wideband (UWB)Universal Scientific Industrial←

۱۴A18 Pro - APL1V07CPU بخش ApplicationTSMC←

۱۵K3KL3L30CM-FGCTحافظه RAMSamsung semiconductor←

۱۶338S01119 (APL109A)تغذیه بخش ApplicationApple←

۱۷CD2E224Aدرایور USBTexas Instruments←

۱۸FAN48612کانورتر ولتاژ (DC/DC Voltage Converter)ON Semiconductor←

۱۹W25Q80DVUXIEحافظه Nor Flash (هارد)winbond←

۲۰FAN48600UCA1Xکانورتر ولتاژ (DC/DC Voltage Converter)ON Semiconductor←

۲۱72CGPSنامعلوم←

۲۲SKY59724-17کوپلر RFSkyworks Solutions Inc←

۲۳LMRXXWJB-K95سوئیچ آنتن DiversityMurata←

۲۴QM76306پاور آمپلی فایر 4G و 5GQORVO←

۲۵SKY50313سوئیچ آنتن DiversitySkyworks Solutions Inc←

۲۶LM3567A1درایور LED فلاش دوربینTexas Instruments←

۲۷338S00616تغذیه دوربینApple←

۲۸SDX71MCPU بخش BasebandQUALCOMM Incorporated←

۲۹QET7100EPT (Envelope Power Tracker)QUALCOMM Incorporated←

۳۰QET7100EPT (Envelope Power Tracker)QUALCOMM Incorporated←

۳۱BMI482سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←

۳۲339S01463بلوتوث و وای فای (BT & WIFI)Universal Scientific Industrial←

۳۳K5A4XA2443TAI2352حافظه Nand Flash (هارد)Kionix←

۳۴338S01087آمپلی فایر صوتCirrus Logic←

۳۵30V4UTNFCNXP Semiconductors←

۳۶338S00967Codec صوتCirrus Logic←

۳۷CD3710A1تغذیه (PMU)Texas Instruments←

۳۸D3114A0P0تغذیه (PMU)نامعلوم←

۳۹TPS61280Hکانورتر ولتاژ (DC/DC Voltage Converter)Texas Instruments←

۴۰TPS65657B0تغذیه صفحه نمایشTexas Instruments←

۴۱338S01087آمپلی فایر صوتCirrus Logic←

۴۲SN2012027شارژTexas Instruments←

۴۳CP3200B1G0شارژTexas Instruments←

۴۴338S00843شارژنامعلوم←

۴۵BCM59367A1IUBGشارژ بی سیمBroadcom←

۴۶QM81032APT (Average Power Tracking)QORVO←
