برد آیفون 16e

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

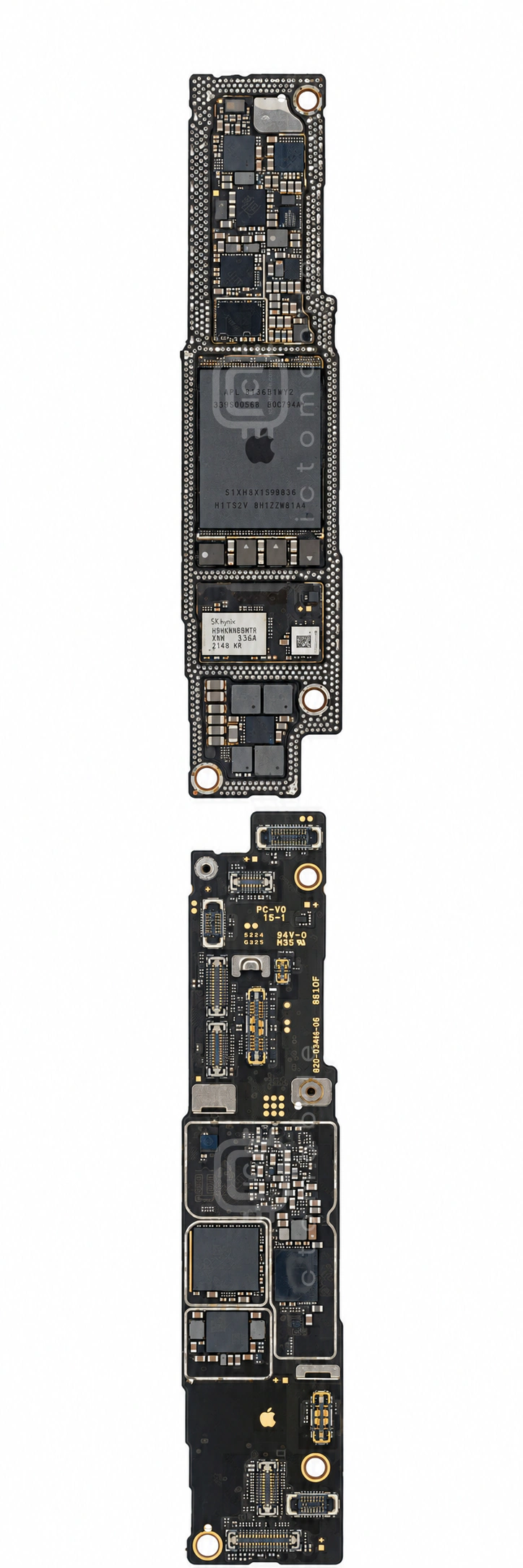

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

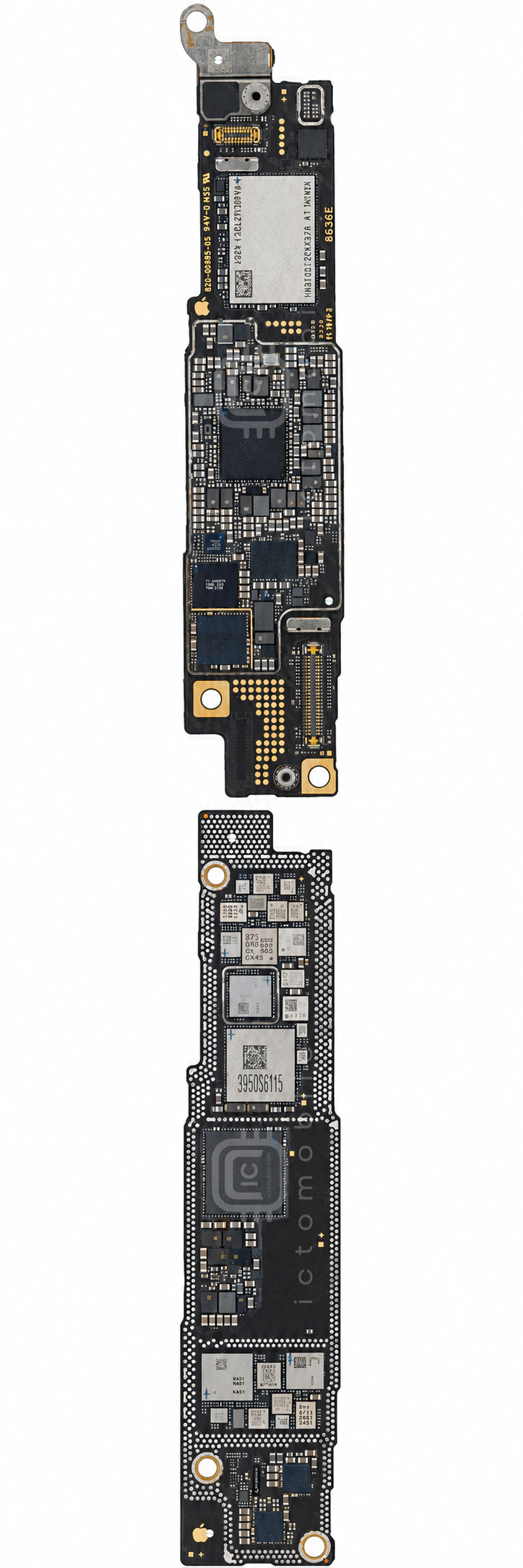

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۴ موقعیت از ۴۴ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱338S01180 (APL1034)تغذیه بخش BasebandApple←
۲337S01034 (APL1114)CPU بخش BasebandApple←
۳H58G66BK8HX153حافظه RAMSkhynix←
۴SN2012027شارژTexas Instruments←
۵338S01150 (APL1088)فرستنده و گیرنده رادیویی (RF Transceiver)Apple←
۶AFEM-8254ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
۷SKY59729کوپلر RFSkyworks Solutions Inc←
۸SKY53924-11سوئیچ آنتن DiversitySkyworks Solutions Inc←
۹SKY59729کوپلر RFSkyworks Solutions Inc←
۱۰D2834B0N1شارژApple←
۱۱338S00537 (CS35L27A)APT (Average Power Tracking)Cirrus Logic←
۱۲LM3567A1درایور LED فلاش دوربینTexas Instruments←
۱۳HN3T0DT2CAX379حافظه Nand Flash (هارد)Skhynix←
۱۴A18 - APL1V08CPU بخش ApplicationApple←
۱۵SKY59729کوپلر RFSkyworks Solutions Inc←
۱۶QM81026APT (Average Power Tracking)QORVO←
۱۷QM18894TR13تیونر آنتن RFQORVO←
۱۸SKY53921-16سوئیچ آنتن DiversitySkyworks Solutions Inc←
۱۹338S00819-A1تغذیه (PMU)Dialog←
۲۰SN74AXC2T45مبدل سطح ولتاژ (Level Shifter/Level Translator)Texas Instruments←
۲۱GD25Q80Eحافظه Nor Flash (هارد)GigaDevice←
۲۲SKY55507-11ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)Skyworks Solutions Inc←
۲۳MDFEGYFB-241ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)Murata←
۲۴AFEM-8255ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
۲۵338S00537 (CS35L27A)APT (Average Power Tracking)Cirrus Logic←
۲۶S2DOS24تغذیه صفحه نمایشSamsung semiconductor←
۲۷STWPCHA1شارژ بی سیمSTMicroelectronics←
۲۸BMI482سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←
۲۹SN300VUK-B11Y50NFCNXP Semiconductors←
۳۰SKY58454-11ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Skyworks Solutions Inc←
۳۱FAN48600UCA1Xکانورتر ولتاژ (DC/DC Voltage Converter)ON Semiconductor←
۳۲338S00537 (CS35L27A)APT (Average Power Tracking)Cirrus Logic←
۳۳SKY55507-11ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)Skyworks Solutions Inc←
۳۴338S01165 (APL109A)تغذیه بخش ApplicationApple←
۳۵STB605A11درایور دات پروژکتور (Dot Projector)STMicroelectronics←
۳۶MDFEGYFB-241ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)Murata←
۳۷AD5860A2سنسور مغناطیسی اثر هال (Hall Effect)ADI -AnalogDevices←
۳۸AFEM-8264سوئیچ آنتن DiversityAvago←
۳۹CD2E224Aدرایور USBTexas Instruments←
۴۰SKY59729کوپلر RFSkyworks Solutions Inc←
۴۱339S01445بلوتوث و وای فای (BT & WIFI)Universal Scientific Industrial←
۴۲HFQRXXXJB-614سوئیچ آنتن DiversityMurata←
۴۳338S00616تغذیه دوربینApple←
۴۴CS42L77-SWZR-A1Codec صوتCirrus Logic←
