برد سامسونگ A24 4G (SM-A245F)

SM-A245F

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

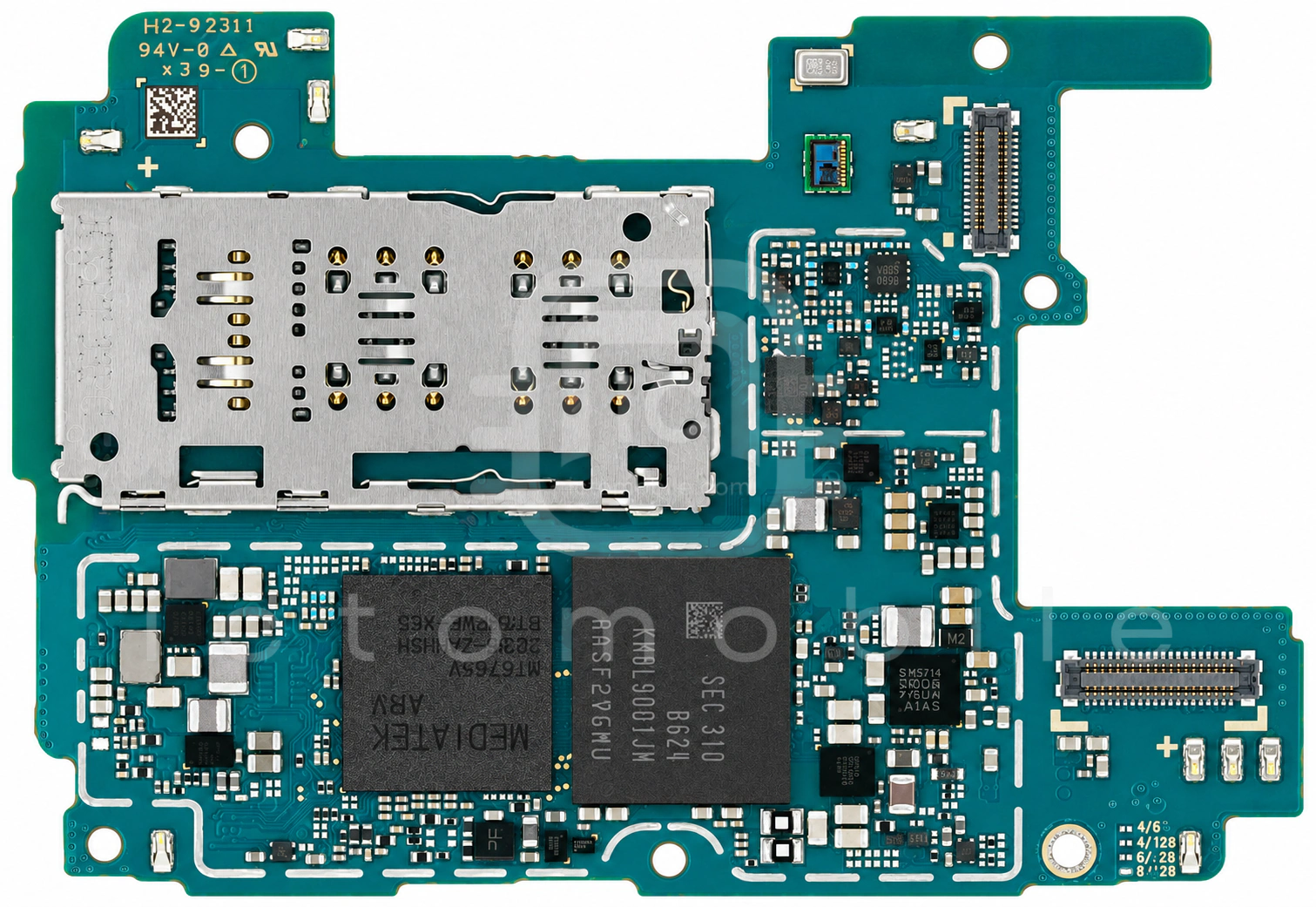

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

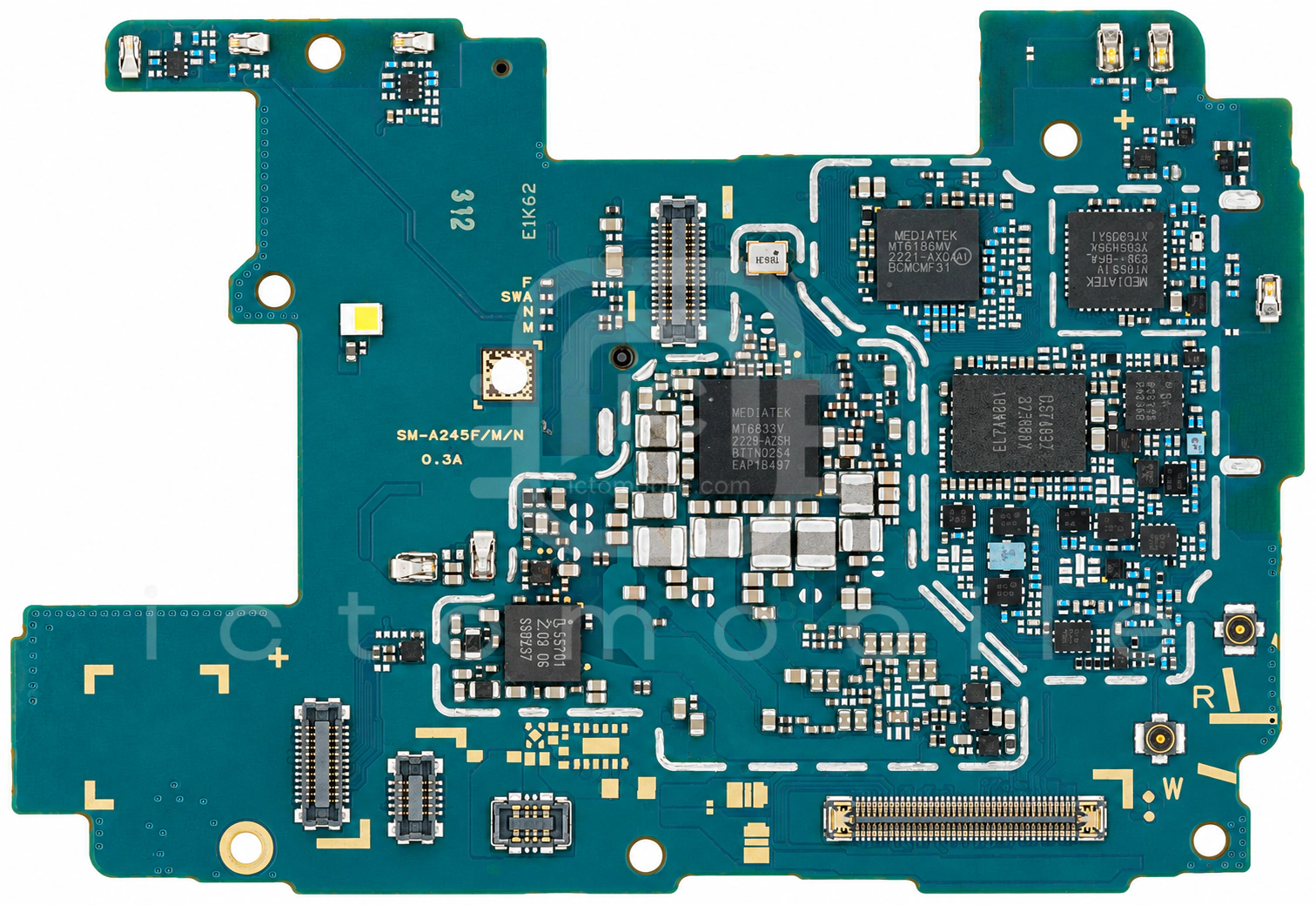

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۱۸ موقعیت از ۱۸ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱MXD8680Sسوئیچ آنتن DiversityMAXSCEND←
۲WIPS115749-2Rپاور آمپلی فایر GSM و 3G و 4GWIPAM←
۳ET9523CLمحافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۴S2DOS15X02-6130تغذیه صفحه نمایشSamsung semiconductor←
۵WIPS33232-01ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)WIPAM←
۶LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۷AK09918Cسنسور مغناطیسی قطب نما (Compass)AKM←
۸PN557A1EV-C101NFCNXP Semiconductors←
۹MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۱۰ET9553Mمحافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۱۱SM5714تغذیه و شارژSilicon Mitus←
۱۲SMA1305آمپلی فایر صوتSilicon Mitus←
۱۳MediaTek Helio G99 MT6789CPU بخش Application و BasebandMediatek←
۱۴KM8L9001JM-B624حافظه uMCP (هارد)Samsung semiconductor←
۱۵HL7132WL01شارژHalo Microelectronics←
۱۶S2MPB03X01-6031تغذیه دوربینSamsung semiconductor←
۱۷MT6366MWتغذیه (PMU)Mediatek←
۱۸MT6186MVفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
