برد سامسونگ A25 (SM-A256B)

SM-A256B

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

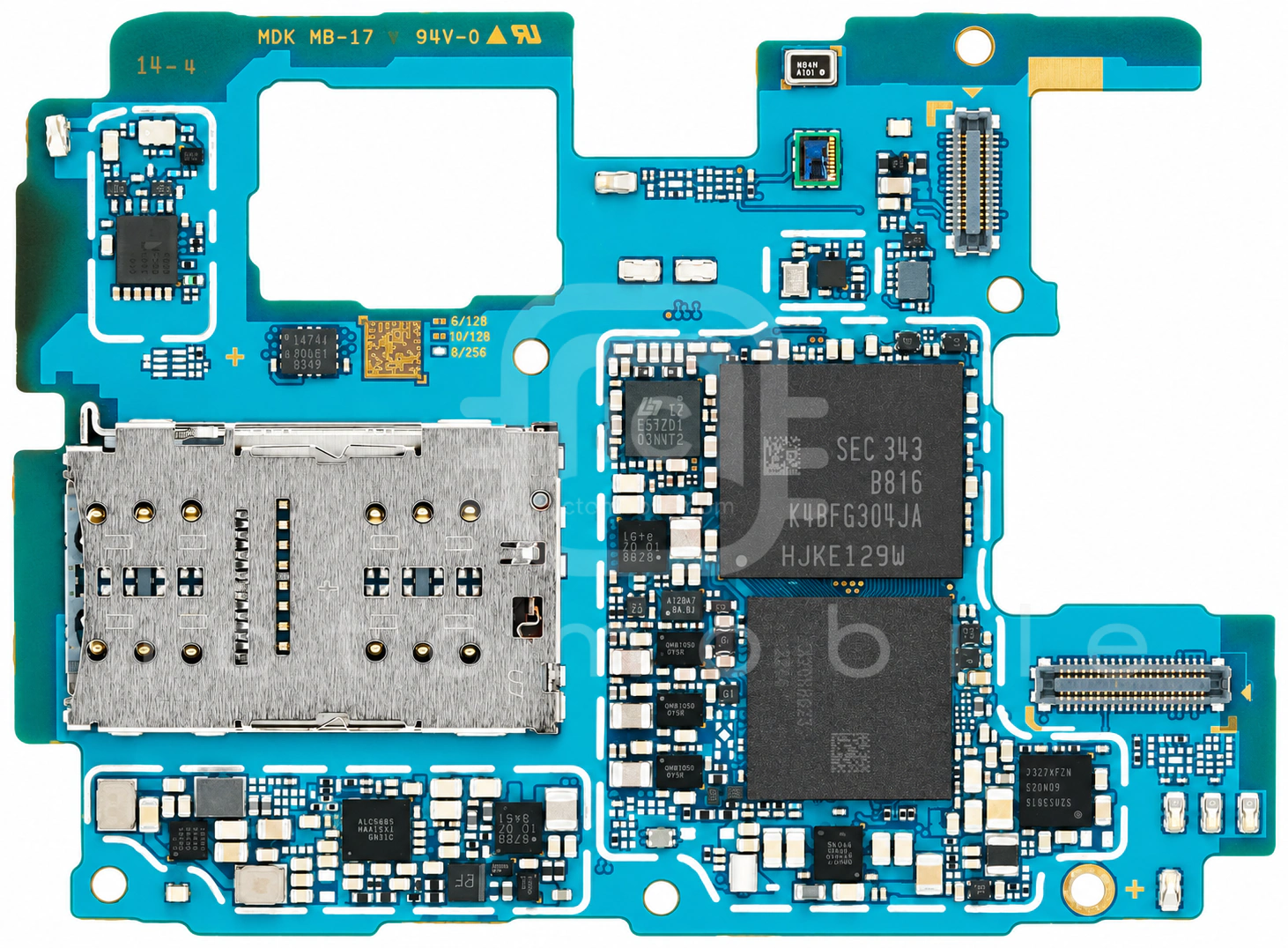

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

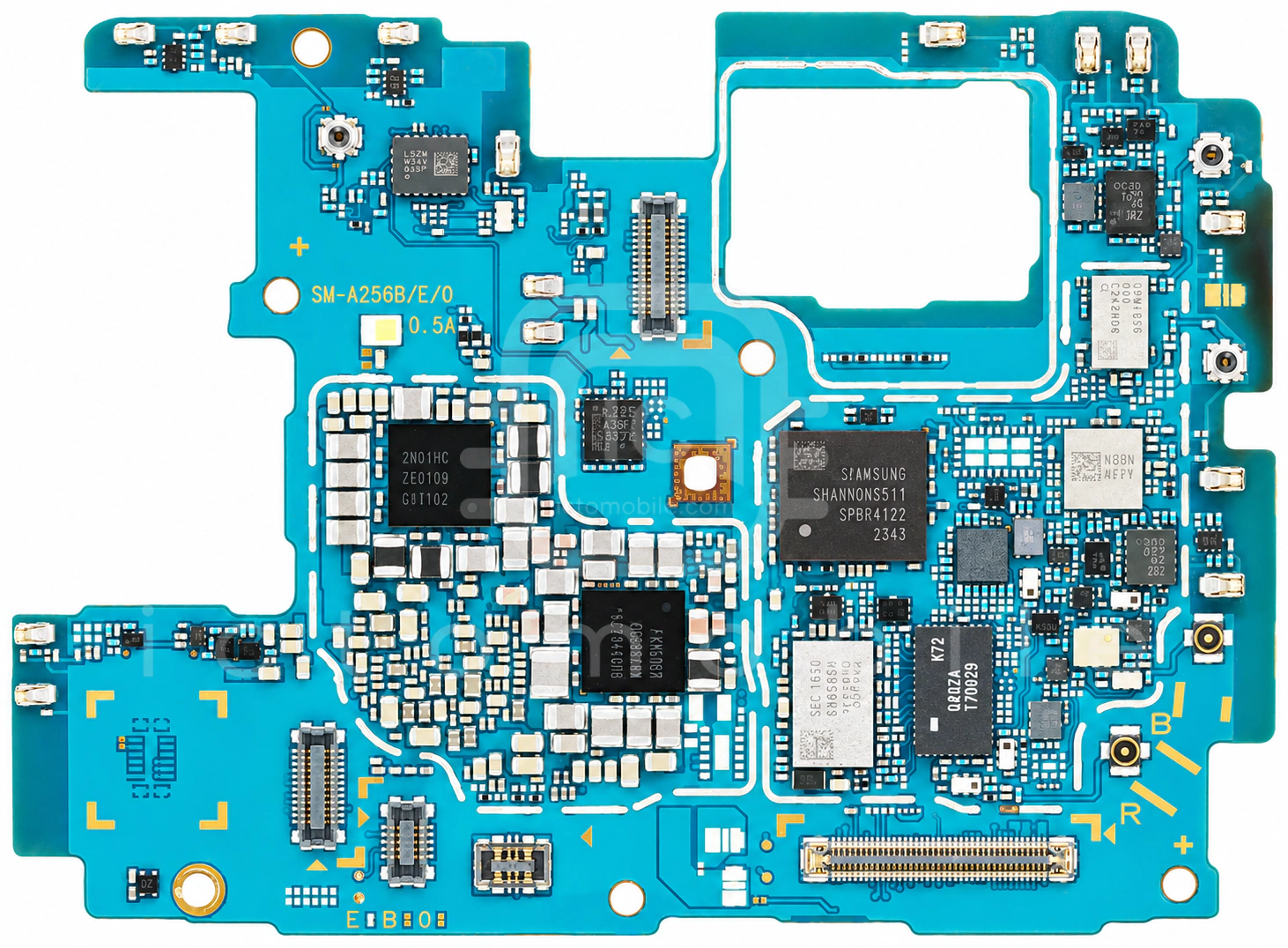

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۵ موقعیت از ۳۵ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱S2MPU14X01تغذیه (PMU)Samsung semiconductor←
۲AK09918Cسنسور مغناطیسی قطب نما (Compass)AKM←
۳S5N5C20X00-6030بلوتوث، وای فای (wifi) و رادیو FMSamsung semiconductor←
۴SFML6K0V001سوئیچ آنتن DiversityWISOL←
۵HL7132WL01شارژHalo Microelectronics←
۶ALC5665-GRTCodec صوتRealtek←
۷QM81050تغذیه بخش RFQORVO←
۸BGM687U50آمپلی فایر کم نویز (LNA)Infineon←
۹QDM3570سوئیچ آنتن DiversityQUALCOMM Incorporated←
۱۰ET9553Mمحافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۱۱MXD9121USآمپلی فایر کم نویز (LNA)MAXSCEND←
۱۲ET9523CLمحافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۱۳SFMD5N0F001ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)WISOL←
۱۴Exynos 1280 5G S5E8825CPU بخش Application و BasebandSamsung semiconductor←
۱۵MXD9121USآمپلی فایر کم نویز (LNA)MAXSCEND←
۱۶ET51533YBرگولاتور ولتاژ LDOWuxi Etek Microelectronics Co←
۱۷MXD9121USآمپلی فایر کم نویز (LNA)MAXSCEND←
۱۸QPM4850پاور آمپلی فایر 3G و 4GQUALCOMM Incorporated←
۱۹TFA9878BUKآمپلی فایر صوتGoodix←
۲۰ICM-42632Mسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←
۲۱OS15Aتغذیه صفحه نمایشSamsung semiconductor←
۲۲S2MF301A01-6030تغذیه (PMU)Samsung semiconductor←
۲۳TFA9878BUKآمپلی فایر صوتGoodix←
۲۴QM81050تغذیه بخش RFQORVO←
۲۵SFML5Z0K001-SYM1آمپلی فایر کم نویز (LNA)WISOL←
۲۶S2MPU13X01تغذیه (PMU)Samsung semiconductor←
۲۷LMSWKQGS-K72سوئیچ آنتن اصلیMurata←
۲۸SFM1901Aپاور آمپلی فایر 3G و 4G و 5GWISOL←
۲۹KM8F9001JA-B816حافظه uMCP (هارد)Samsung semiconductor←
۳۰S5M5511A01-L134فرستنده و گیرنده رادیویی (RF Transceiver)Samsung semiconductor←
۳۱QM81050تغذیه بخش RFQORVO←
۳۲S5M5900بافر کلاکSamsung semiconductor←
۳۳ST21NFCJNFCSTMicroelectronics←
۳۴QPA4580پاور آمپلی فایر GSM و 3G و 4GQUALCOMM Incorporated←
۳۵S3K250AFDV-MF35میکروکنترلرSamsung semiconductor←
