نقشه برد Samsung Galaxy S25 Ultra (SM-S938U)

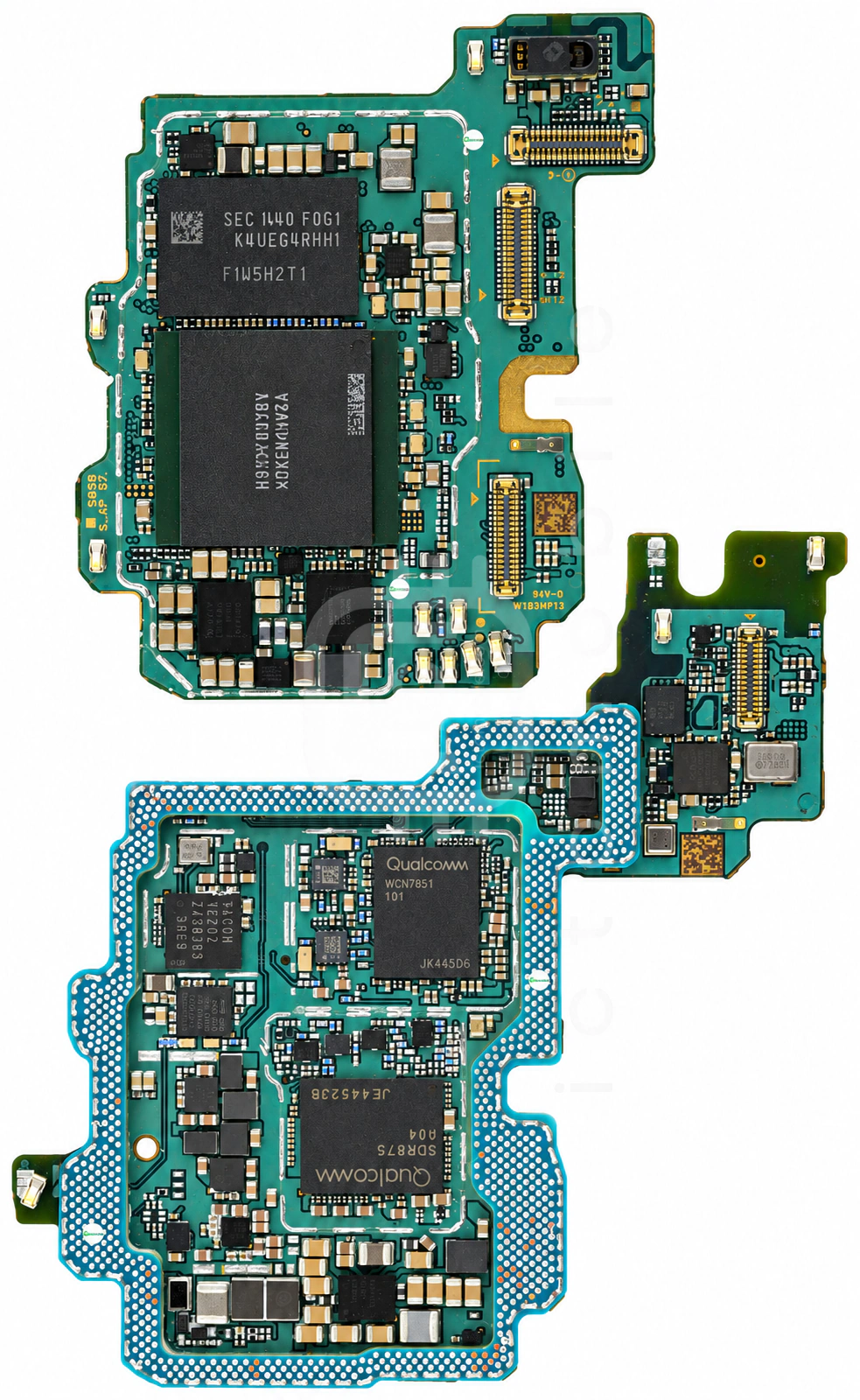

روی برد

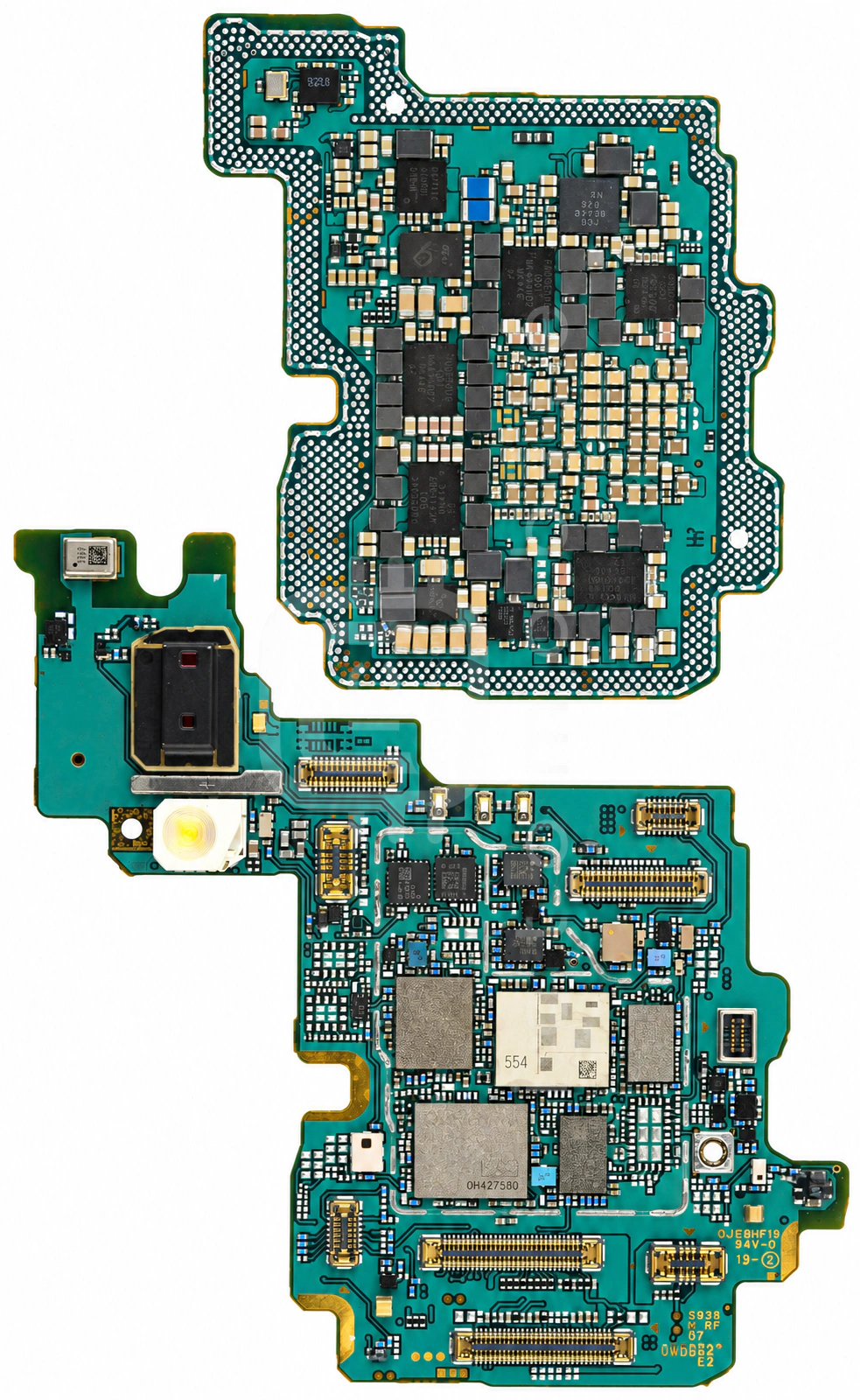

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۱ موقعیت از ۴۱ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱SN012578YCGRآمپلی فایر صوتTexas Instruments←

۲KLUEG4RHHF-F0G1حافظه UFS (هارد)Samsung semiconductor←

۳S2MPB03X01-6031تغذیه دوربینSamsung semiconductor←

۴MT62F1536M64D8ZA-020VWT:Dحافظه RAMMicron←

۵Snapdragon 8 Elite for Galaxy SM8750-ACCPU بخش Application و BasebandQUALCOMM Incorporated←

۶SM5443شارژSilicon Mitus←

۷MAX77775Pتغذیه (PMU)Maxim←

۸LSM6DSOQسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←

۹30T17C20NFC + eSIMNXP Semiconductors←

۱۰SN86408کانورتر ولتاژ (DC/DC Voltage Converter)Texas Instruments←

۱۱WCN7851بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←

۱۲QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←

۱۳QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←

۱۴WEZ02درایور S PenWACOM←

۱۵SR200DUltra Wideband (UWB)NXP Semiconductors←

۱۶QET6105APT (Average Power Tracking)QUALCOMM Incorporated←

۱۷SDR875فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←

۱۸S2DOS07تغذیه صفحه نمایشSamsung semiconductor←

۱۹KTS1652EIACمحافظ اضافه ولتاژKinetic Technologies←

۲۰QET6105APT (Average Power Tracking)QUALCOMM Incorporated←

۲۱PMR735Dتغذیه بخش RFQUALCOMM Incorporated←

۲۲PMK8750بافر کلاکQUALCOMM Incorporated←

۲۳S2MPB02تغذیه (PMU)Samsung semiconductor←

۲۴PM8550تغذیه (PMU)QUALCOMM Incorporated←

۲۵CPS4038شارژ بی سیمConvenient Power←

۲۶PM8550VEتغذیه (PMU)QUALCOMM Incorporated←

۲۷PM8550VSتغذیه (PMU)QUALCOMM Incorporated←

۲۸PM8550VEتغذیه (PMU)QUALCOMM Incorporated←

۲۹PM8550VEتغذیه (PMU)QUALCOMM Incorporated←

۳۰CS40L26درایور ویبراتورCirrus Logic←

۳۱SN012578YCGRآمپلی فایر صوتTexas Instruments←

۳۲PM8550VEتغذیه (PMU)QUALCOMM Incorporated←

۳۳QXM1083ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←

۳۴QXM1083ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←

۳۵SKY58093-11ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←

۳۶554ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)نامعلوم←

۳۷QPM7815Aماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←

۳۸SKY58261-11ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Skyworks Solutions Inc←

۳۹SFML7F0J001سوئیچ آنتن DiversityWISOL←

۴۰SFML6L0J001سوئیچ آنتن DiversityWISOL←

۴۱HFQFELEFC-643آمپلی فایر کم نویز (LNA)Murata←
