برد سامسونگ A14 5G (SM-A146B)

SM-A146B

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

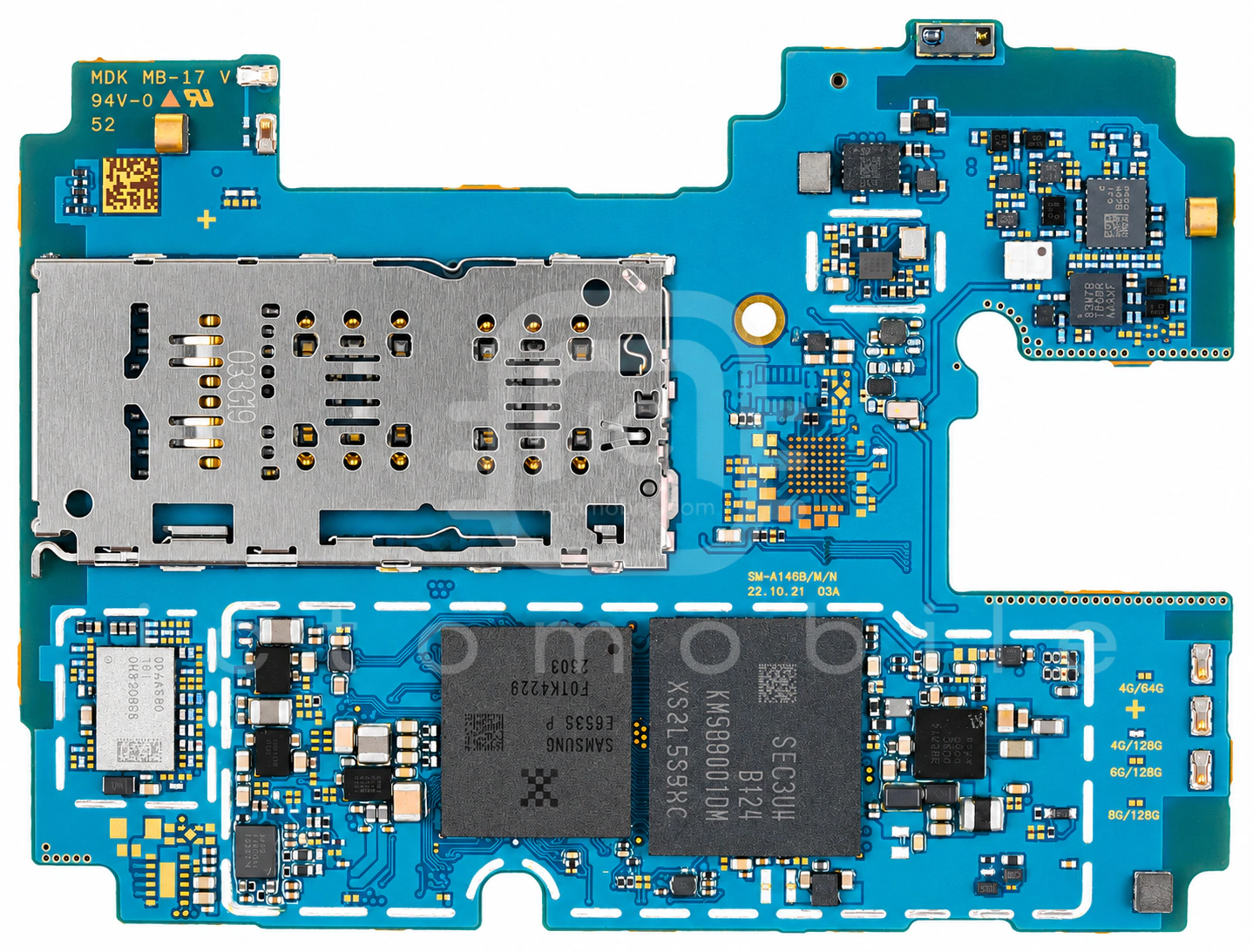

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

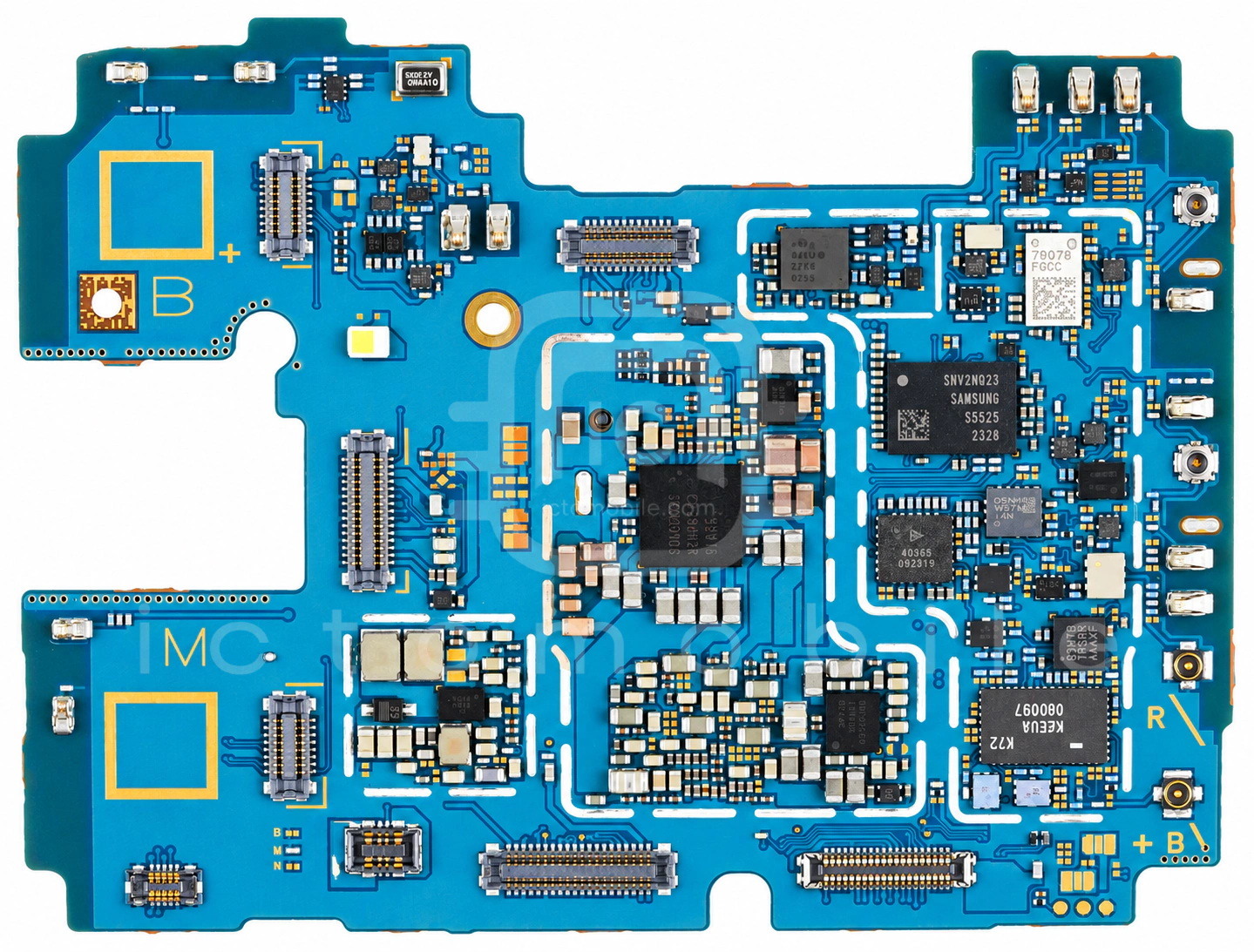

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۶ موقعیت از ۲۶ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱QM81050تغذیه بخش RFQORVO←
۲SFMR9Z0L001سوئیچ آنتن DiversityWISOL←
۳S2MPU15X01تغذیه (PMU)Samsung semiconductor←
۴MXD83M7Bآمپلی فایر کم نویز (LNA)MAXSCEND←
۵MXG4300SWCسنسور مغناطیسی قطب نما (Compass)Haechitech←
۶SAHQV1G74BA0H3Kفیلتر RFنامعلوم←
۷Exynos 1330 5G S5E8535CPU بخش Application و BasebandSamsung semiconductor←
۸S5525فرستنده و گیرنده رادیویی (RF Transceiver)Samsung semiconductor←
۹QM81050تغذیه بخش RFQORVO←
۱۰AW32918SFCRمحافظ اضافه ولتاژAwinic←
۱۱MXD8926USآمپلی فایر کم نویز (LNA)MAXSCEND←
۱۲ALC5691Codec صوتRealtek←
۱۳MXD83M7Bآمپلی فایر کم نویز (LNA)MAXSCEND←
۱۴AW88230CSRآمپلی فایر صوتAwinic←
۱۵LMSWKQGS-K72سوئیچ آنتن اصلیMurata←
۱۶SM5714تغذیه و شارژSilicon Mitus←
۱۷KTZ8864BEJAA-TRدرایور بک لایت LCDKinetic Technologies←
۱۸QM78078ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۱۹S5N5C20X00-6030بلوتوث، وای فای (wifi) و رادیو FMSamsung semiconductor←
۲۰QPA4580پاور آمپلی فایر GSM و 3G و 4GQUALCOMM Incorporated←
۲۱SFMD5N0F001ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)WISOL←
۲۲QM81050تغذیه بخش RFQORVO←
۲۳KM5P9001DM-B424حافظه uMCP (هارد)Samsung semiconductor←
۲۴S2MPA05X01تغذیه (PMU)Samsung semiconductor←
۲۵LSM6DSLسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۲۶WIPS40365-21پاور آمپلی فایر 3G و 4GWIPAM←
