برد سامسونگ S24 Ultra (SM-S928U)

SM-S928U

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

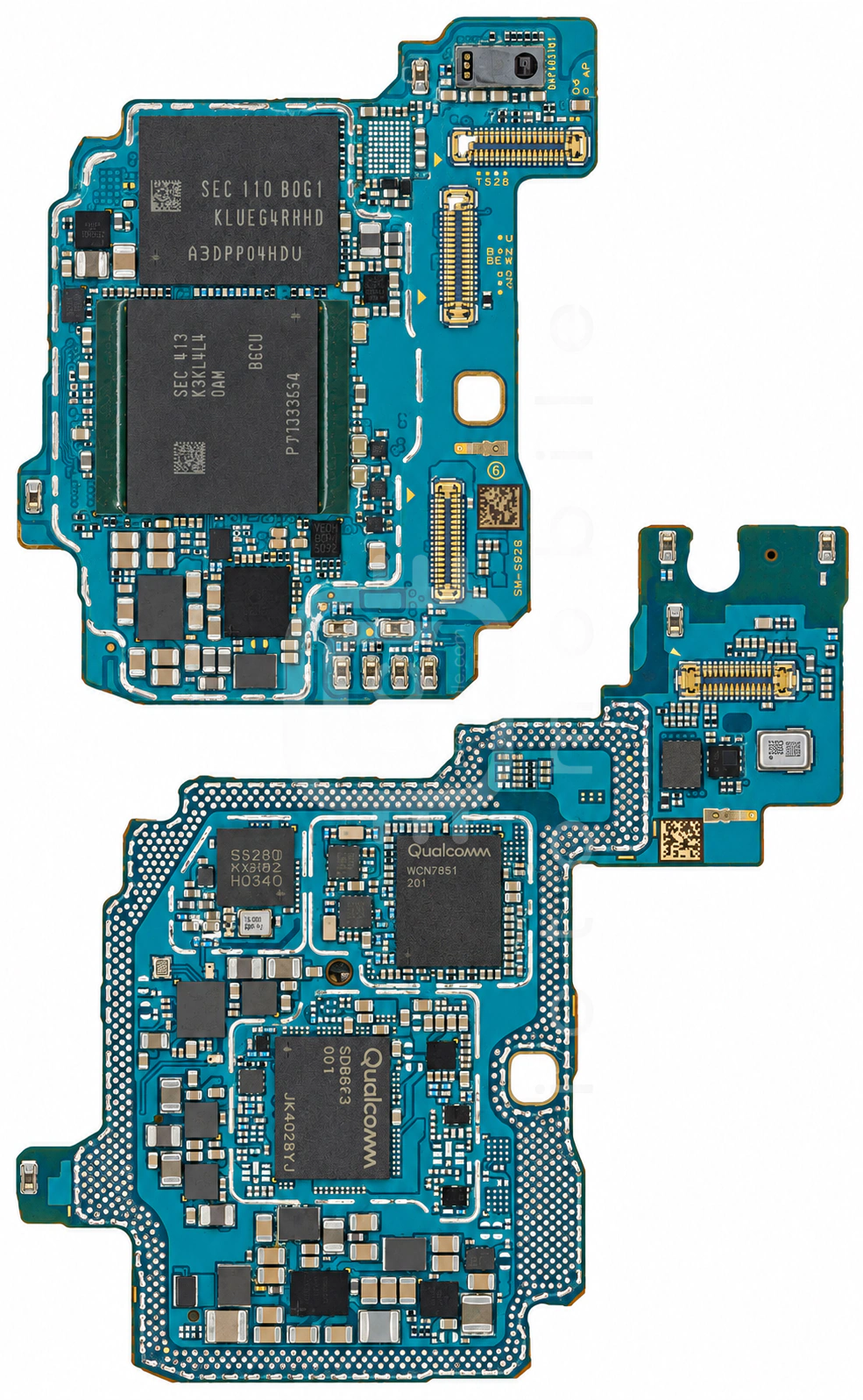

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

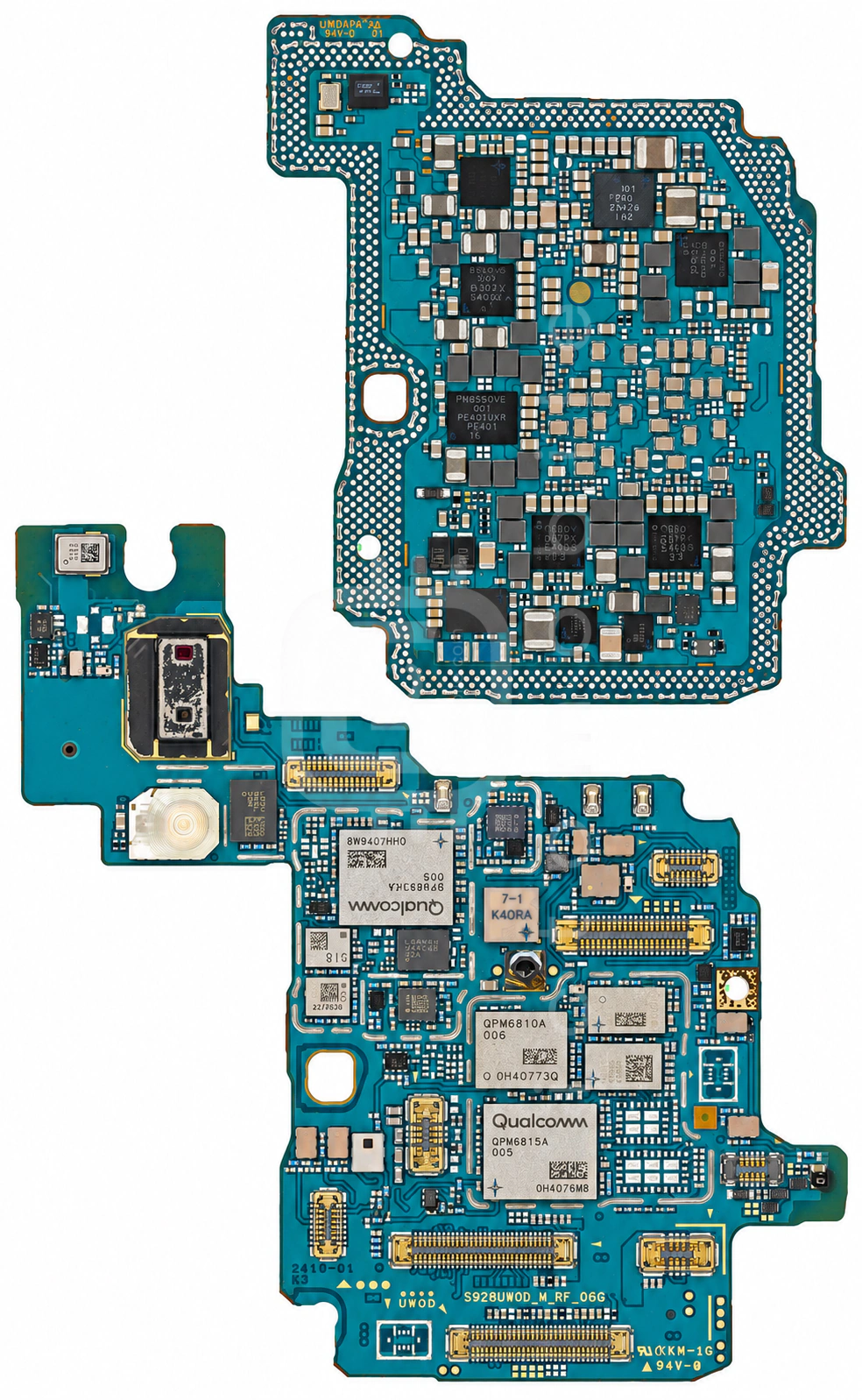

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۱ موقعیت از ۴۱ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱NXT4557GUمبدل سطح ولتاژ (Level Shifter/Level Translator)Nexperia←
۲QPM6810Aماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←
۳CS35L42آمپلی فایر صوتCirrus Logic←
۴HFQRXGPJB-518سوئیچ آنتن 5GMurata←
۵SR200TUltra Wideband (UWB)NXP Semiconductors←
۶PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۷SFML6K0V001سوئیچ آنتن DiversityWISOL←
۸S2MPB03X01-6031تغذیه دوربینSamsung semiconductor←
۹SFML5Z0K001-SYM1آمپلی فایر کم نویز (LNA)WISOL←
۱۰CS40L26درایور ویبراتورCirrus Logic←
۱۱PM8550VEتغذیه (PMU)QUALCOMM Incorporated←
۱۲SDR875فرستنده و گیرنده رادیویی (RF Transceiver) و GPSQUALCOMM Incorporated←
۱۳S2MPB02تغذیه (PMU)Samsung semiconductor←
۱۴MAX77775تغذیه (PMU)Maxim←
۱۵WEZ02درایور S PenWACOM←
۱۶ET9668محافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۱۷WCN7851بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۱۸K3KL4L40EM-BGCUحافظه RAMSamsung semiconductor←
۱۹QXM1083ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۲۰QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۲۱PMR735Dتغذیه بخش RFQUALCOMM Incorporated←
۲۲QPM6815Aسوئیچ آنتن DiversityQUALCOMM Incorporated←
۲۳PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۲۴1K2سوئیچ آنتن Diversityنامعلوم←
۲۵PM8550تغذیه (PMU)QUALCOMM Incorporated←
۲۶QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۲۷PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۲۸PCA9481AUKشارژNXP Semiconductors←
۲۹STM32G051F8Y6TRمیکروکنترلرSTMicroelectronics←
۳۰QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۳۱S2DOS07تغذیه صفحه نمایشSamsung semiconductor←
۳۲KLUEG4RHHD-B0G1حافظه UFS (هارد)Samsung semiconductor←
۳۳Snapdragon 8 Gen 3 for Galaxy SM8650-ACCPU بخش Application و BasebandQUALCOMM Incorporated←
۳۴QXM1083ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۳۵SAYRZ748MBA0E3Kسوئیچ آنتنMurata←
۳۶CS35L42آمپلی فایر صوتCirrus Logic←
۳۷NU1665WDNBشارژ بی سیمNuVolta Technologies←
۳۸PMK8650بافر کلاکQUALCOMM Incorporated←
۳۹NXT4557GUمبدل سطح ولتاژ (Level Shifter/Level Translator)Nexperia←
۴۰PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۴۱QPM6815Aسوئیچ آنتن DiversityQUALCOMM Incorporated←
