برد سامسونگ Note20 Ultra 5G (SM-N986U)

SM-N986U

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

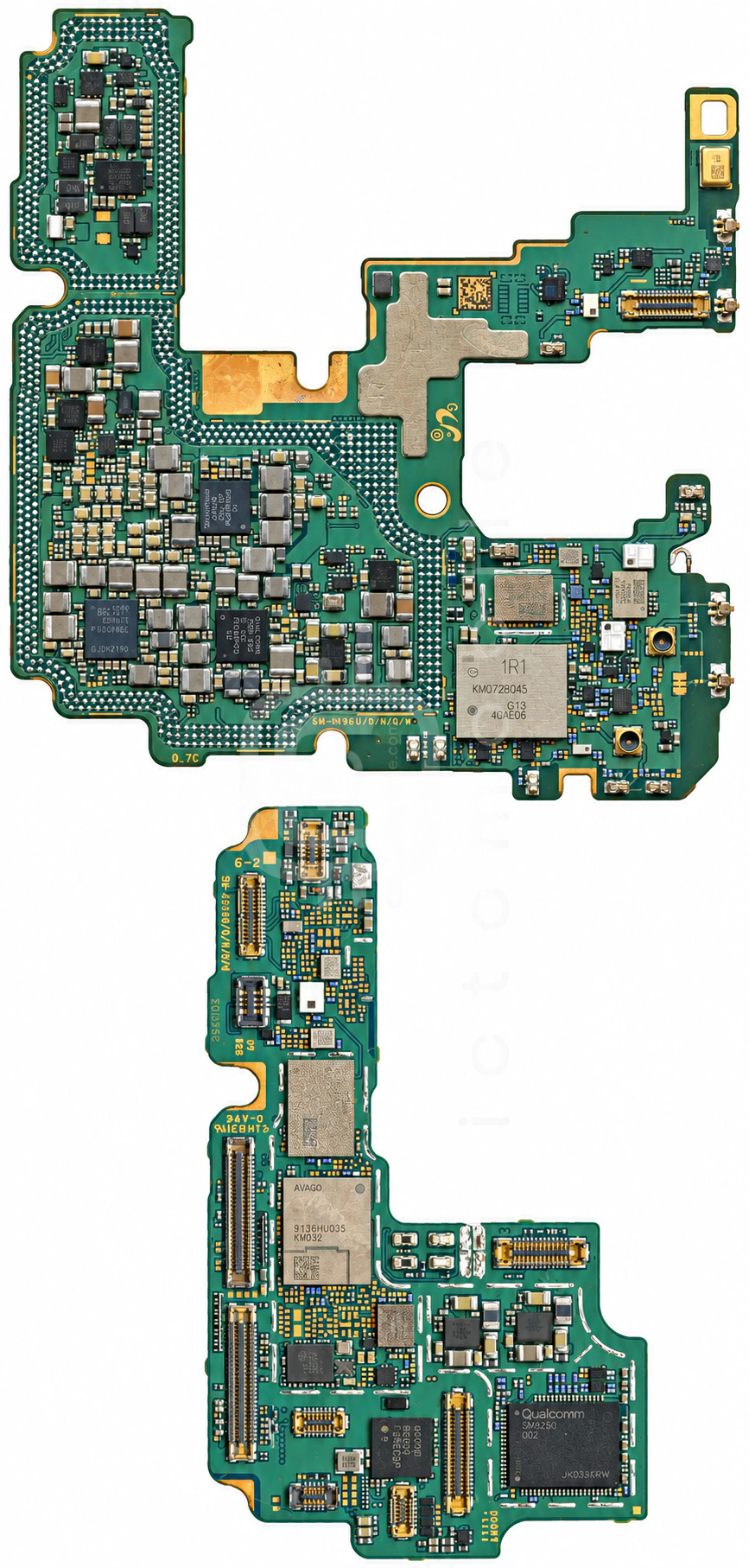

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

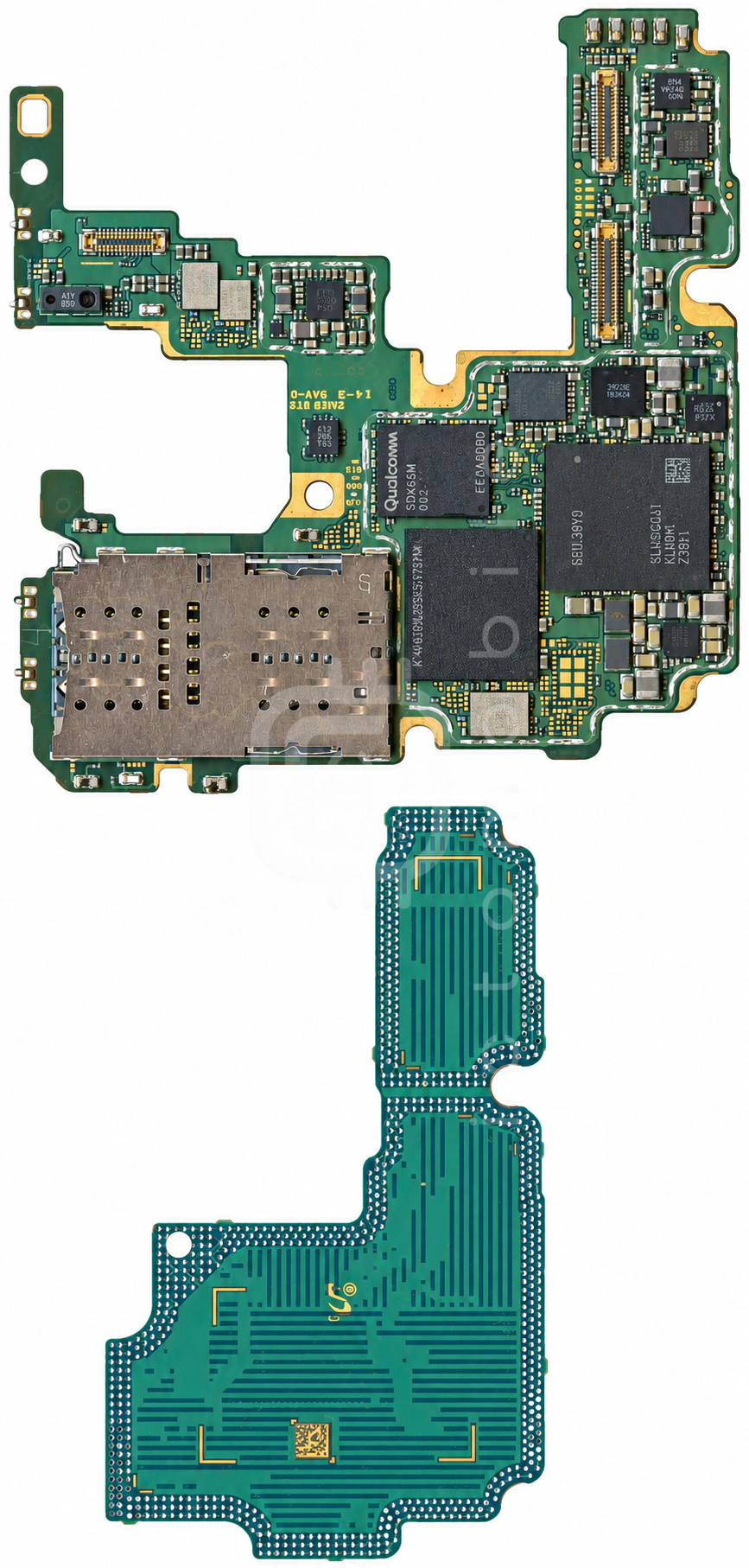

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۵۲ موقعیت از ۵۲ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱W9020درایور S PenWACOM←
۲QPM6585ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←
۳GPS1502Lآمپلی فایر GPSInfineon←
۴M-AT04L023XS56731TWNحافظه UFS (هارد)Toshiba Semiconductor←
۵SN110TUK1NFCNXP Semiconductors←
۶CS35L40آمپلی فایر صوتCirrus Logic←
۷NCP59744تغذیه (PMU)ON Semiconductor←
۸PMK8002بافر کلاکQUALCOMM Incorporated←
۹AP7341D-28FS4-7Rرگولاتور ولتاژ LDODIODES←
۱۰SDR865فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۱۱P9320Sشارژ بی سیمIDT - Integrated Device Technology←
۱۲AP7341D-28FS4-7Rرگولاتور ولتاژ LDODIODES←
۱۳MXD8621سوئیچ آنتنMAXSCEND←
۱۴AP7340D-33FS4-7رگولاتور ولتاژ LDODIODES←
۱۵QPM5677پاور آمپلی فایر 5GQUALCOMM Incorporated←
۱۶SKY77365-11پاور آمپلی فایر GSMSkyworks Solutions Inc←
۱۷SDX55MCPU بخش BasebandQUALCOMM Incorporated←
۱۸CS35L40آمپلی فایر صوتCirrus Logic←
۱۹QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۲۰PM3003Aکانورتر ولتاژ (DC/DC Voltage Converter)QUALCOMM Incorporated←
۲۱QDM5872آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۲۲S2DOS05تغذیه صفحه نمایش و صفحه لمسی (تاچ)Samsung semiconductor←
۲۳SYU283CDFCکانورتر ولتاژ (DC/DC Voltage Converter)Samsung semiconductor←
۲۴MAX77705Cدرایور USB، شارژ، درایور LED فلاش دوربین و درایور ویبراتورMaxim←
۲۵CS40L25درایور ویبراتورCirrus Logic←
۲۶STM32G071E8YمیکروکنترلرSTMicroelectronics←
۲۷LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۲۸SR100TUK-B22BAUltra Wideband (UWB)NXP Semiconductors←
۲۹QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۳۰DG2730DNسوئیچ آنالوگ DPDTVishay Siliconix←
۳۱LPS22HHسنسور فشار جو (Barometer)STMicroelectronics←
۳۲QPM5625ماژول FEM باندهای 2G و 3G و 4GQUALCOMM Incorporated←
۳۳SWB-E43بلوتوث و وای فای (BT & WIFI)Samsung semiconductor←
۳۴SMR526فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۳۵MXD8646Sسوئیچ آنالوگ DPDTMAXSCEND←
۳۶S2MPB02تغذیه (PMU)Samsung semiconductor←
۳۷AK09918Cسنسور مغناطیسی قطب نما (Compass)AKM←
۳۸PM8250تغذیه (PMU)QUALCOMM Incorporated←
۳۹QDM4870ماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QUALCOMM Incorporated←
۴۰PCA9468B3شارژNXP Semiconductors←
۴۱MXD8643RMسوئیچ SP4TMAXSCEND←
۴۲S2MIS01سوئیچ آنالوگSamsung semiconductor←
۴۳AFEM-9136-SG1ماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Avago←
۴۴FPF3188AUCXمحافظ اضافه ولتاژON Semiconductor←
۴۵K3LK4K40BM-BGCNحافظه RAMSamsung semiconductor←
۴۶QET6100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۴۷AH1897T-FAN-7سنسور مغناطیسی اثر هال (Hall Effect)DIODES←
۴۸PM8150Cتغذیه بخش ApplicationQUALCOMM Incorporated←
۴۹QAT5515تیونر آنتن RFQUALCOMM Incorporated←
۵۰PMX55تغذیه بخش BasebandQUALCOMM Incorporated←
۵۱QDM4820آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۵۲AP7341D-33FS4-7رگولاتور ولتاژ LDODIODES←
