نقشه برد Honor Play 9T | Honor Play 60 Plus (HN1ALTM)

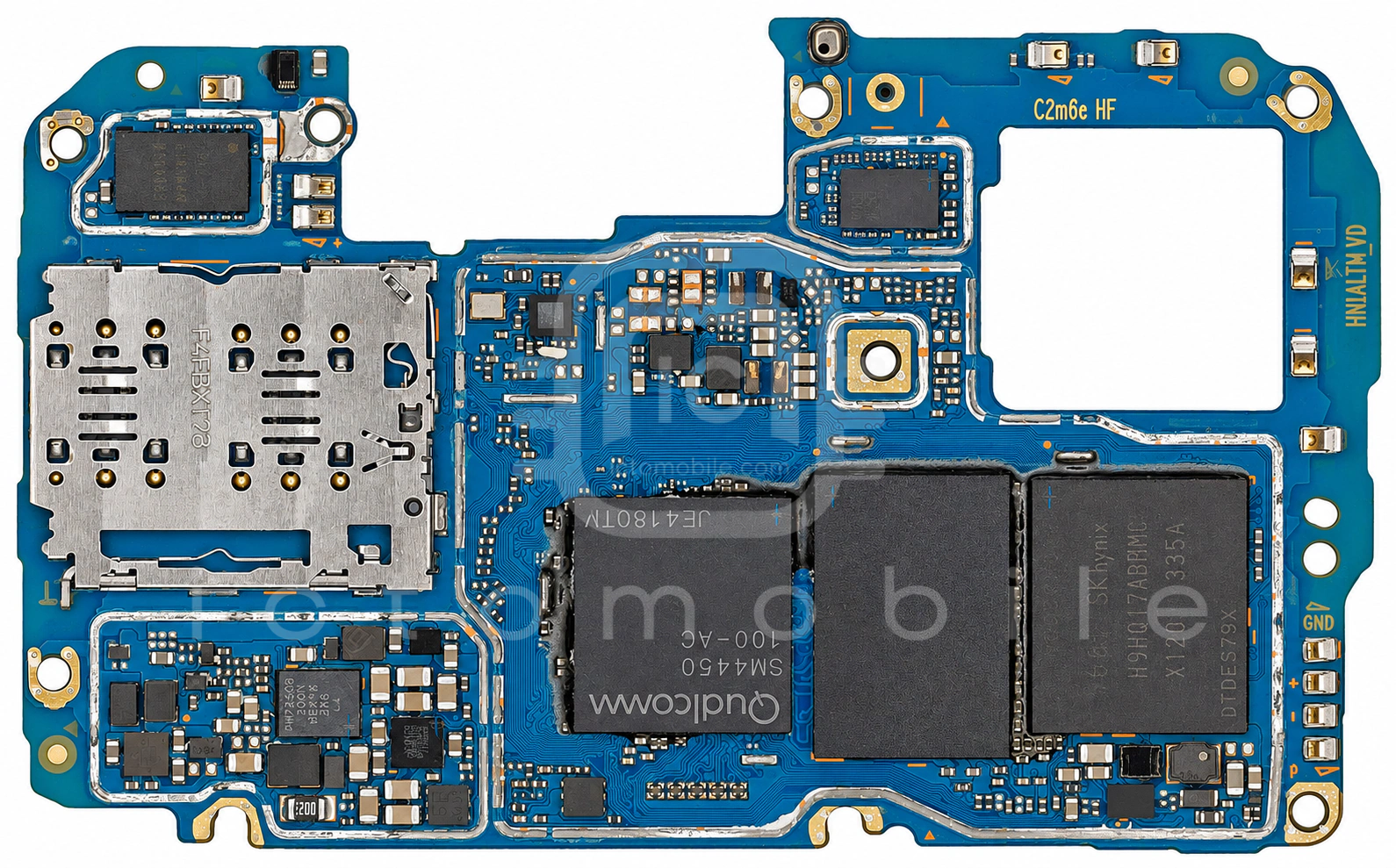

روی برد

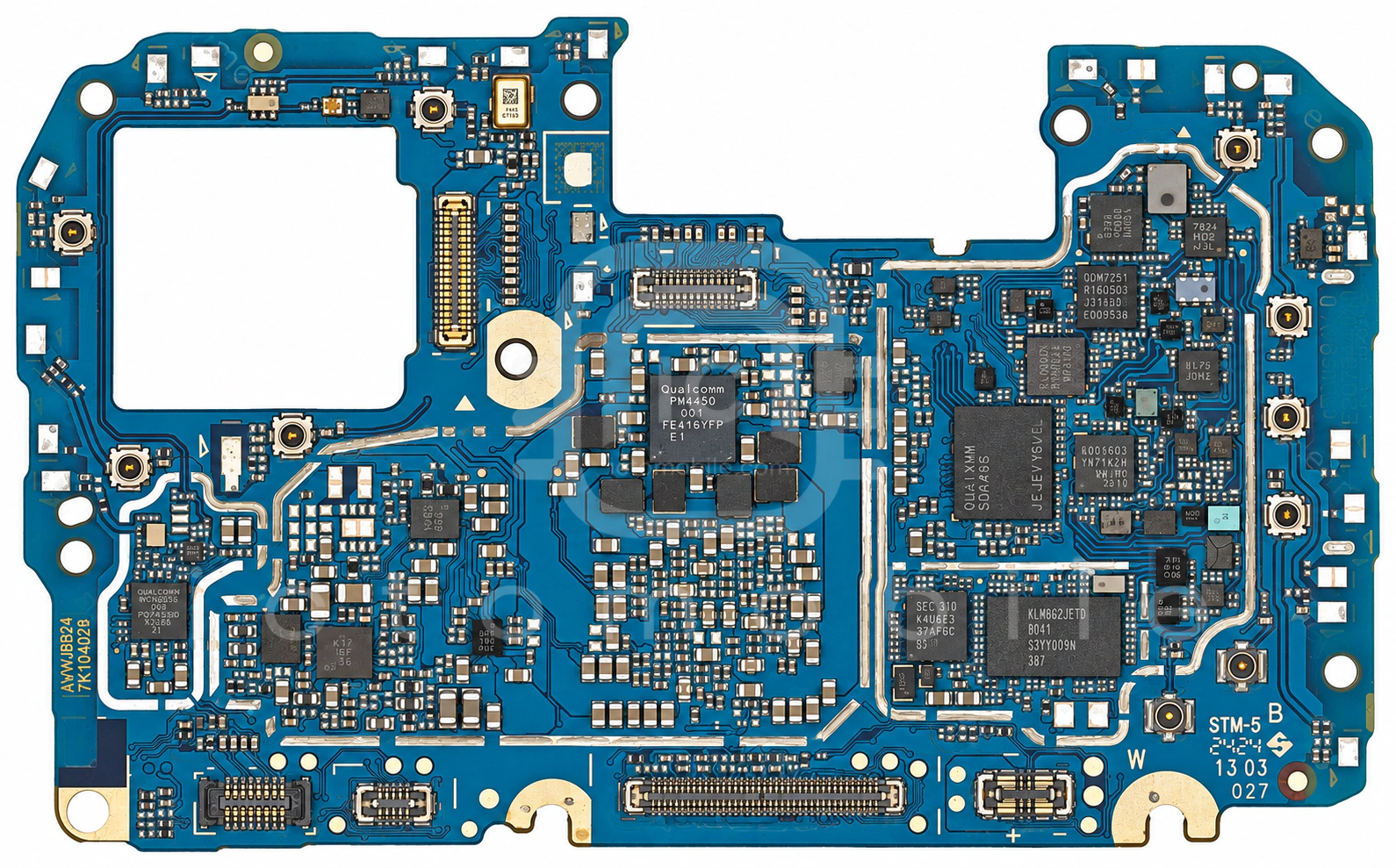

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۵ موقعیت از ۲۵ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱HN8T174EJKX075حافظه UFS (هارد)Skhynix←

۳PMPB10ENترانزیستور MosfetNexperia←

۴APQU17شارژHalo Microelectronics←

۵Snapdragon 4 Gen 2 5G SM4450CPU بخش Application و BasebandQUALCOMM Incorporated←

۶PM7250Bتغذیه (PMU)QUALCOMM Incorporated←

۷QET6105APT (Average Power Tracking)QUALCOMM Incorporated←

۸PMK4450بافر کلاکQUALCOMM Incorporated←

۹OM9902-11پاور آمپلی فایر 3G و 4G و 5GOnmicro←

۱۰5A4نامعلومQORVO←

۱۱LM36273درایور بک لایت LCDTexas Instruments←

۱۲LN3406DT2AGترانزیستور MosfetLRC←

۱۳QDM2316سوئیچ آنتن DiversityQUALCOMM Incorporated←

۱۴OM1603آمپلی فایر کم نویز (LNA)Onmicro←

۱۵VC1855-21سوئیچ SP3TVANCHIP←

۱۶OM1603آمپلی فایر کم نویز (LNA)Onmicro←

۱۷SDR435فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←

۱۸NZ5627Nپاور آمپلی فایر 4GLansus←

۱۹OM9901-11پاور آمپلی فایر GSMOnmicro←

۲۰PM4450Cتغذیه (PMU)QUALCOMM Incorporated←

۲۱WCD9370Codec صوتQUALCOMM Incorporated←

۲۲FS1599Nآمپلی فایر صوتFourSemi←

۲۳FS1599Nآمپلی فایر صوتFourSemi←

۲۴PM4450تغذیه (PMU)QUALCOMM Incorporated←

۲۵WCN3950بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←

عیب‌یابی

یک ایراد را انتخاب کنید تا قطعه‌های همین برد که ممکن است آن را ایجاد کرده باشند مشخص شود.
