نقشه برد Honor 300 (HN1AMMM)

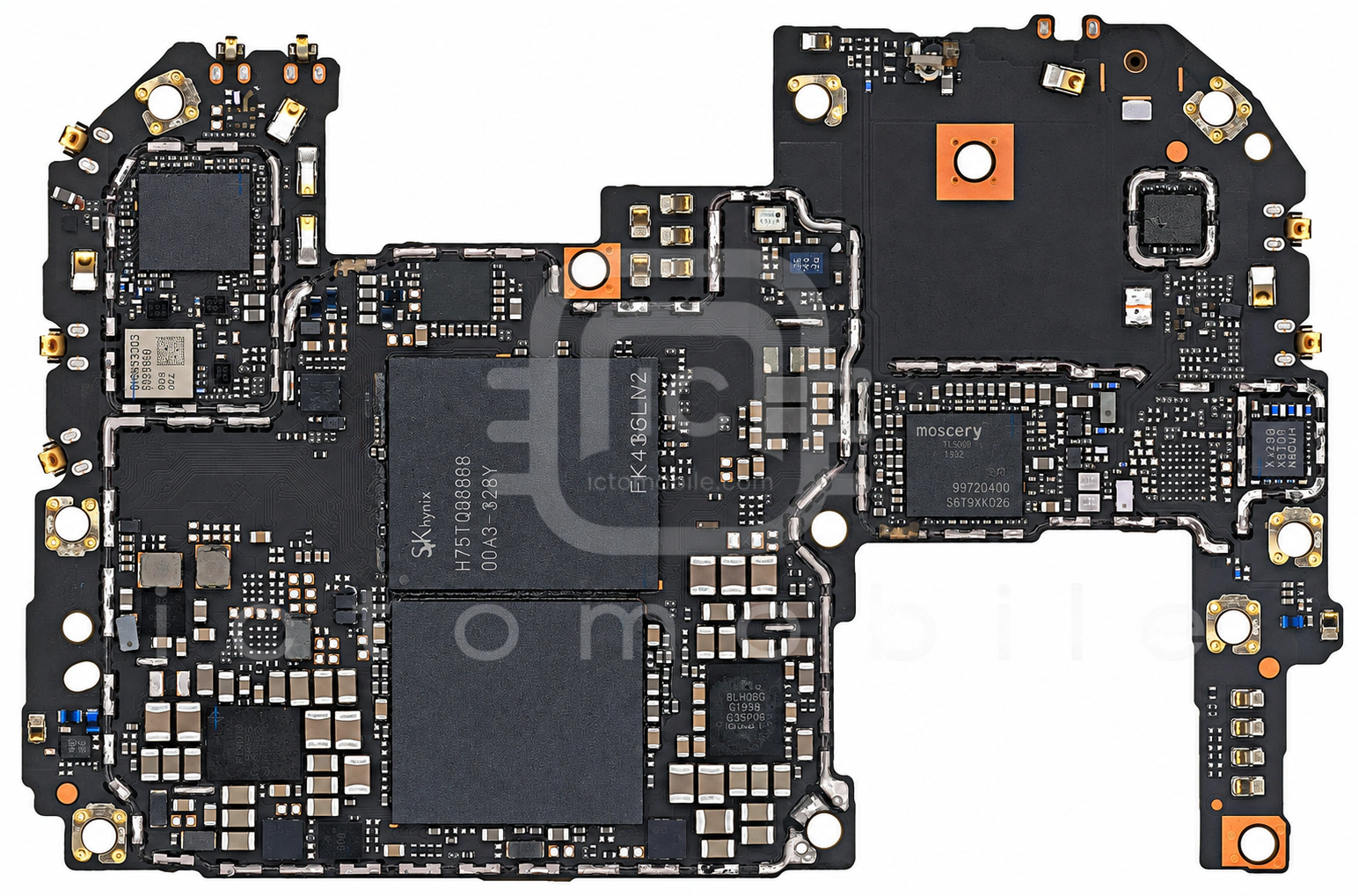

روی برد

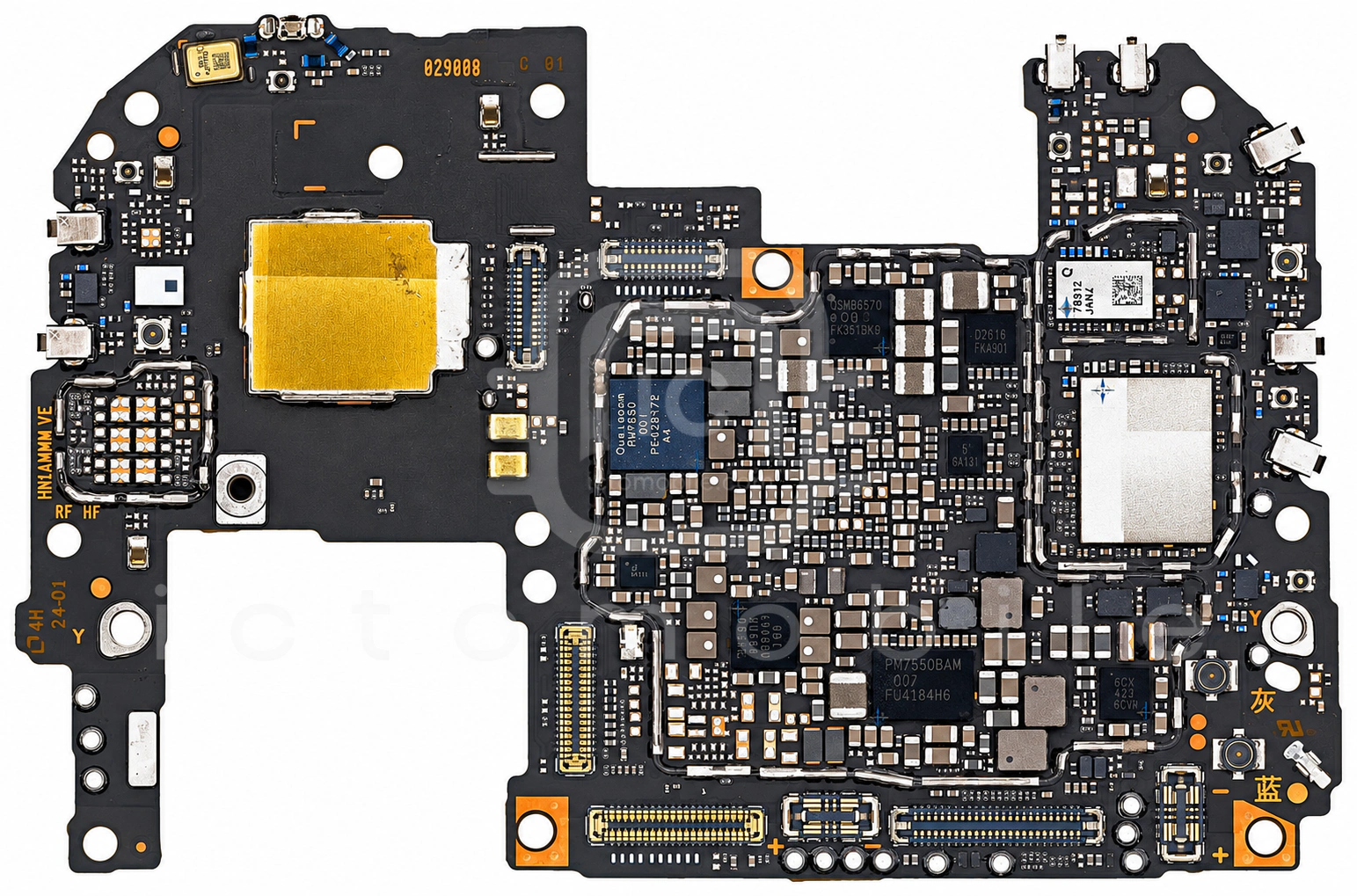

پشت برد

↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۶ موقعیت از ۲۶ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها

۱SDR435فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←

۲22T3RWNFCNXP Semiconductors←

۳QDM5303سوئیچ آنتن DiversityQUALCOMM Incorporated←

۴QET6105APT (Average Power Tracking)QUALCOMM Incorporated←

۵SC8582شارژSOUTHCHIP←

۶PMPB215ENEAترانزیستور MosfetNexperia←

۷RT9426AWSCاندازه گیر سطح باتری (Fuel Gauge)RichTek←

۸PMPB215ENEAترانزیستور MosfetNexperia←

۹H9RT1GGA65X029حافظه uMCP (هارد)Skhynix←

۱۰Snapdragon 7 Gen 3 5G SM7550-ABCPU بخش Application و BasebandQUALCOMM Incorporated←

۱۱PMK8650بافر کلاکQUALCOMM Incorporated←

۱۲WCN6755بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←

۱۳SC8582شارژSOUTHCHIP←

۱۴MXD9129UAماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)MAXSCEND←

۱۵ICM-42631سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)InvenSense←

۱۶QM78312ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←

۱۷TFA9874Cآمپلی فایر صوتNXP Semiconductors←

۱۸PM8550VSتغذیه (PMU)QUALCOMM Incorporated←

۱۹PMR735Dتغذیه بخش RFQUALCOMM Incorporated←

۲۰QM77051ماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)QORVO←

۲۱TFA9874Cآمپلی فایر صوتNXP Semiconductors←

۲۲PM7550BAHتغذیه (PMU)QUALCOMM Incorporated←

۲۳PM8550VSتغذیه (PMU)QUALCOMM Incorporated←

۲۴PMPB215ENEAترانزیستور MosfetNexperia←

۲۵PM7550تغذیه (PMU)QUALCOMM Incorporated←

۲۶ET5907تغذیه دوربینWuxi Etek Microelectronics Co←

عیب‌یابی

یک ایراد را انتخاب کنید تا قطعه‌های همین برد که ممکن است آن را ایجاد کرده باشند مشخص شود.
