برد شیائومی Redmi Note 14 Pro 5G (135100O16M0A1)

135100O16M0A1

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

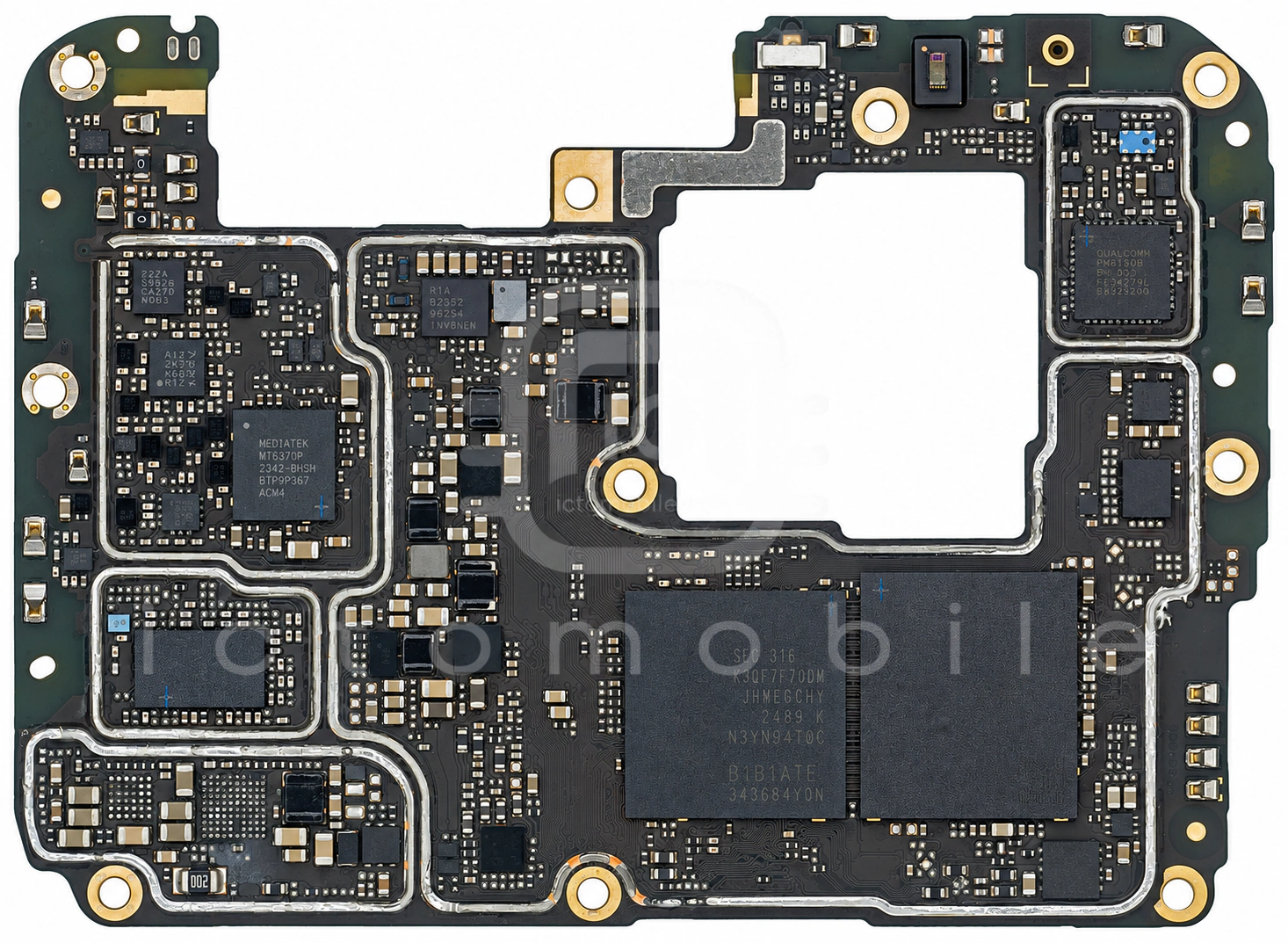

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

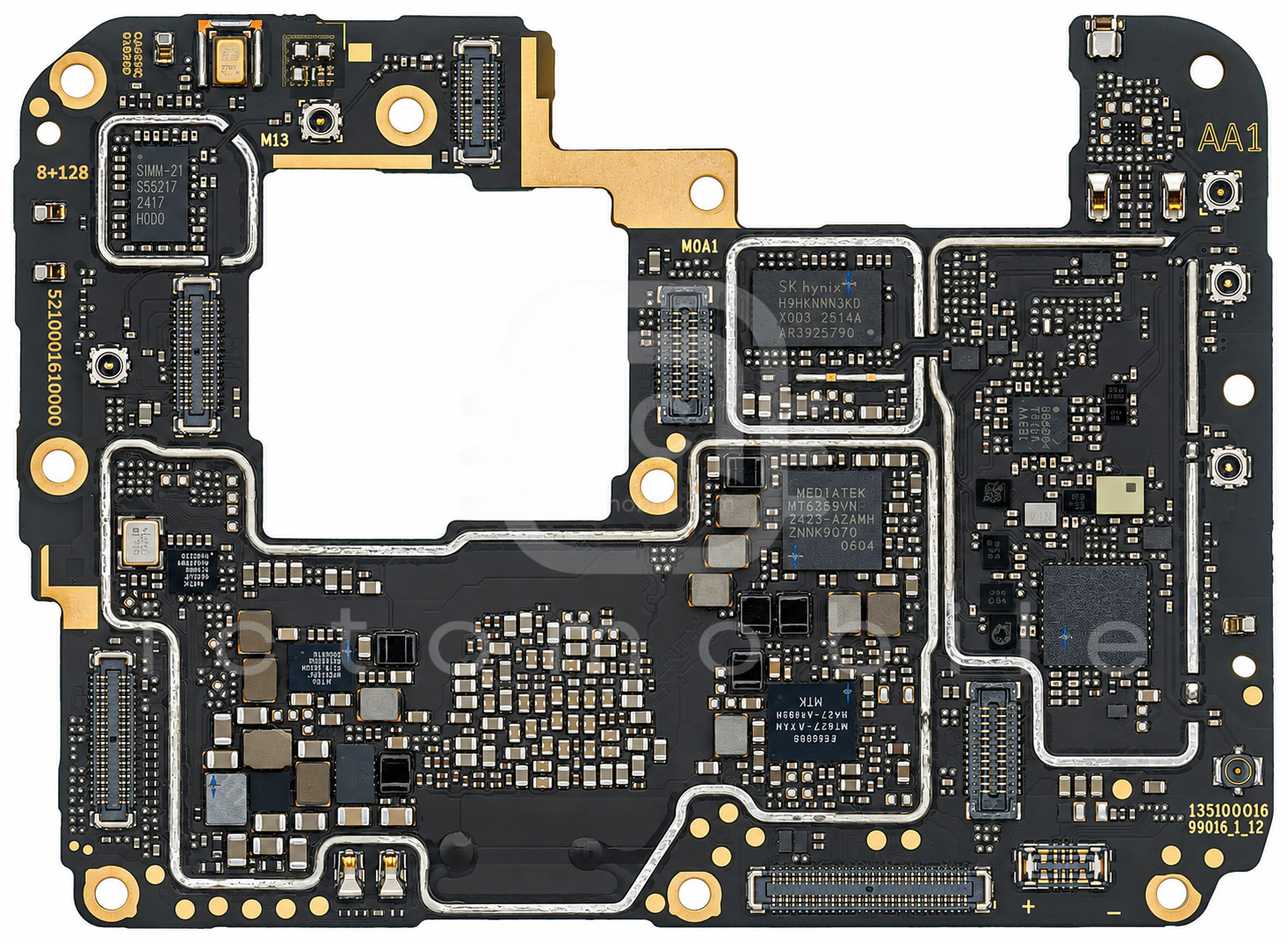

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۳۰ موقعیت از ۳۰ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱MRYM9درایور USB Type-Cنامعلوم←
۲BMI260سنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)Bosch←
۳MT6685LPبافر کلاکMediatek←
۴FX5627YMماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Lansus←
۵AW88261FORآمپلی فایر صوتAwinic←
۶S15722-21ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)SMARTMICRO←
۷MT6399APT (Average Power Tracking)Mediatek←
۸AW86927FCRدرایور ویبراتورAwinic←
۹RT6160Aکانورتر ولتاژ (DC/DC Voltage Converter)RichTek←
۱۰SGM2037-ADJXUDX6Gرگولاتور ولتاژ LDOSG Micro←
۱۱MT6363JWتغذیه (PMU)Mediatek←
۱۲BQ25960HشارژTexas Instruments←
۱۳AW88261FORآمپلی فایر صوتAwinic←
۱۴MT6631XNبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۱۵NT50380WHAتغذیه صفحه نمایشNovaTek←
۱۶MT6369BPتغذیه (PMU)Mediatek←
۱۷Dimensity 7300 MT6878V-ZACPU بخش Application و BasebandMediatek←
۱۸MT6197Wفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۱۹MT6375Pتغذیه (PMU)Mediatek←
۲۰MXD83K5Dآمپلی فایر کم نویز (LNA)MAXSCEND←
۲۱OCP8111Aدرایور LED فلاش دوربینOrient Chip Semiconductor←
۲۲MXD8680Sسوئیچ آنتن DiversityMAXSCEND←
۲۳S55217-21ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)SMARTMICRO←
۲۴FX5625Mپاور آمپلی فایر 4G و 5GLansus←
۲۵MT6319FPتغذیه (PMU)Mediatek←
۲۶FX5596YMماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Lansus←
۲۷THN31SRC2NFC + eSIMSamsung semiconductor←
۲۸TNM3020Jترانزیستور Mosfetjyelectronics←
۲۹MXD83K5Dآمپلی فایر کم نویز (LNA)MAXSCEND←
۳۰H9QT0G6CN6X146حافظه uMCP (هارد)Skhynix←
