برد شیائومی Redmi Note 14 5G (135100017P2A1)

135100017P2A1

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

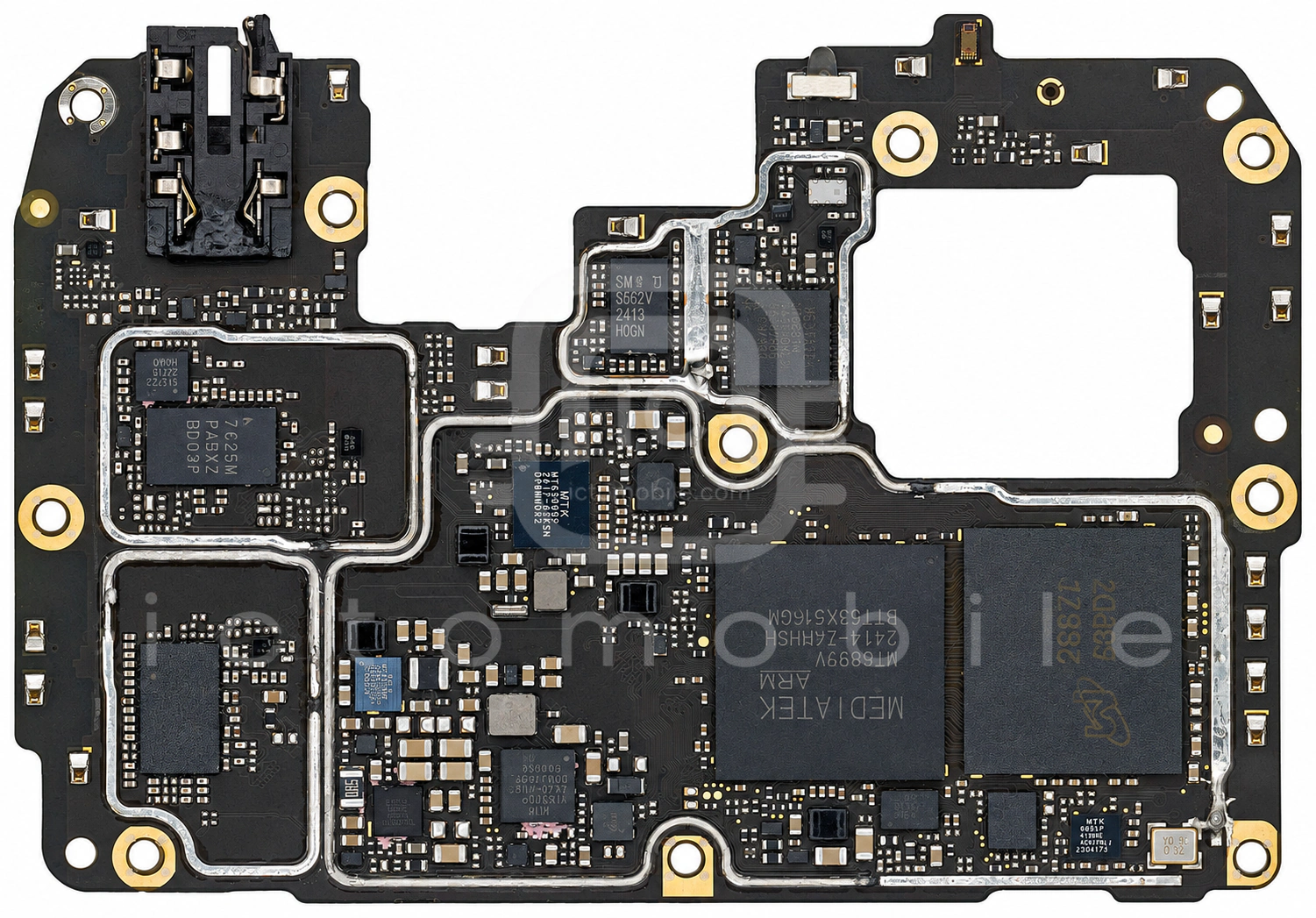

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

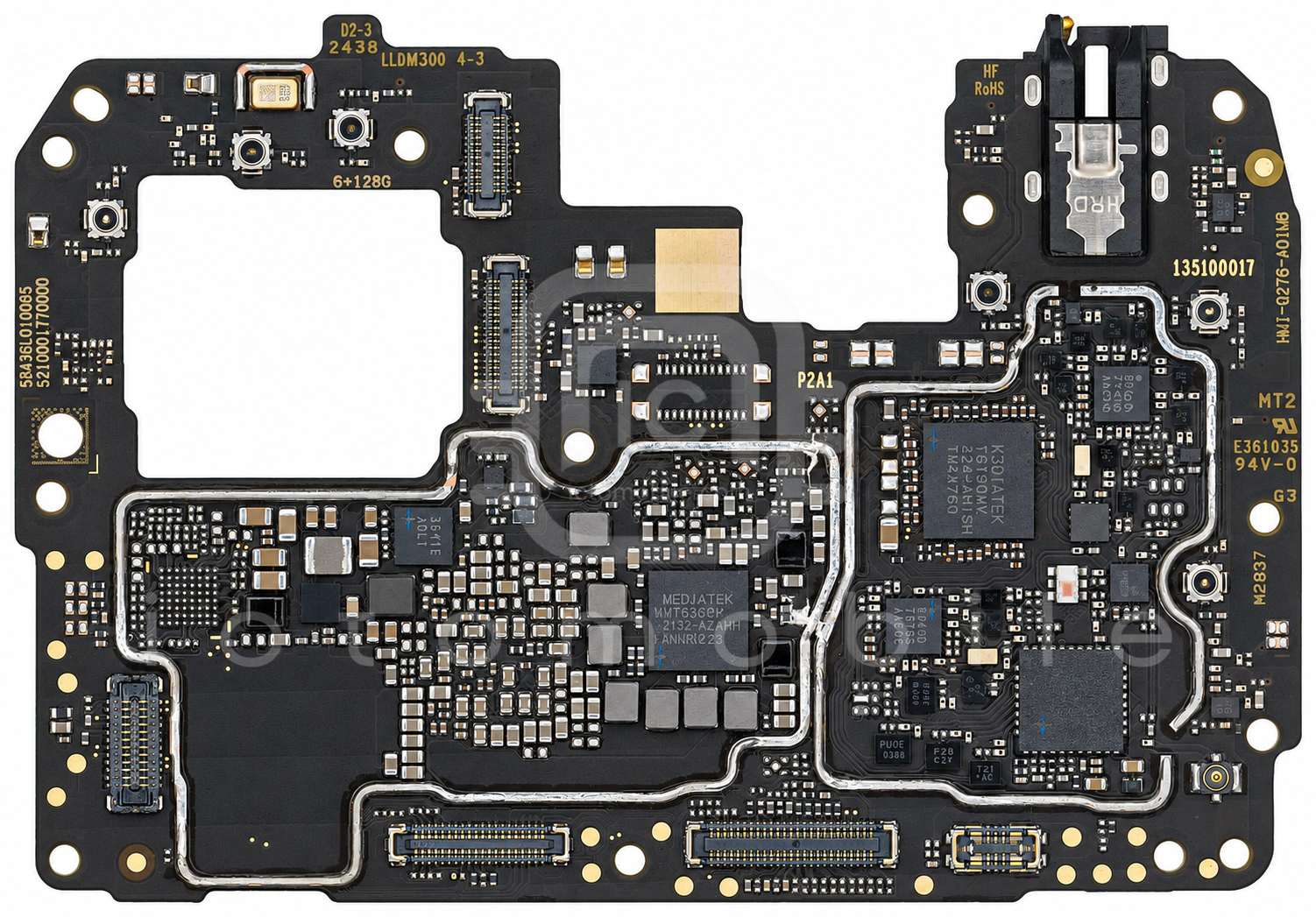

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۴ موقعیت از ۲۴ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱LSM6DSOQسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۲FX5596YMماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Lansus←
۳MT6190MVفرستنده و گیرنده رادیویی (RF Transceiver)Mediatek←
۴S55217-21ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)SMARTMICRO←
۵SM3010Aتغذیه صفحه نمایشSilicon Mitus←
۶MT29VZZZBD91SLSM-046حافظه uMCP (هارد)Micron←
۷MT6308MPردیاب پوش توان (EPT)Mediatek←
۸MT6631Nبلوتوث، وای فای (wifi) ، رادیو FM و GPSMediatek←
۹MT6685LPبافر کلاکMediatek←
۱۰MT6855V-ZACPU بخش Application و BasebandMediatek←
۱۱MT6363CWتغذیه (PMU)Mediatek←
۱۲S15722-21ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)SMARTMICRO←
۱۳SIA8159FRآمپلی فایر صوتVishay Siliconix←
۱۴SIA8152آمپلی فایر صوتVishay Siliconix←
۱۵MXD83K5Dآمپلی فایر کم نویز (LNA)MAXSCEND←
۱۶FX5625Mپاور آمپلی فایر 4G و 5GLansus←
۱۷MXD83K5Dآمپلی فایر کم نویز (LNA)MAXSCEND←
۱۸TNM3020Jترانزیستور Mosfetjyelectronics←
۱۹SC8541CFFRشارژSOUTHCHIP←
۲۰MT6369APتغذیه (PMU)Mediatek←
۲۱AW3641EDNRدرایور LED فلاش دوربینAwinic←
۲۲ET5904تغذیه دوربینWuxi Etek Microelectronics Co←
۲۳MT6375Pتغذیه (PMU)Mediatek←
۲۴FX5627YMماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Lansus←
