برد شیائومی Redmi Note 13R (13510N19M0A01)

13510N19M0A01

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

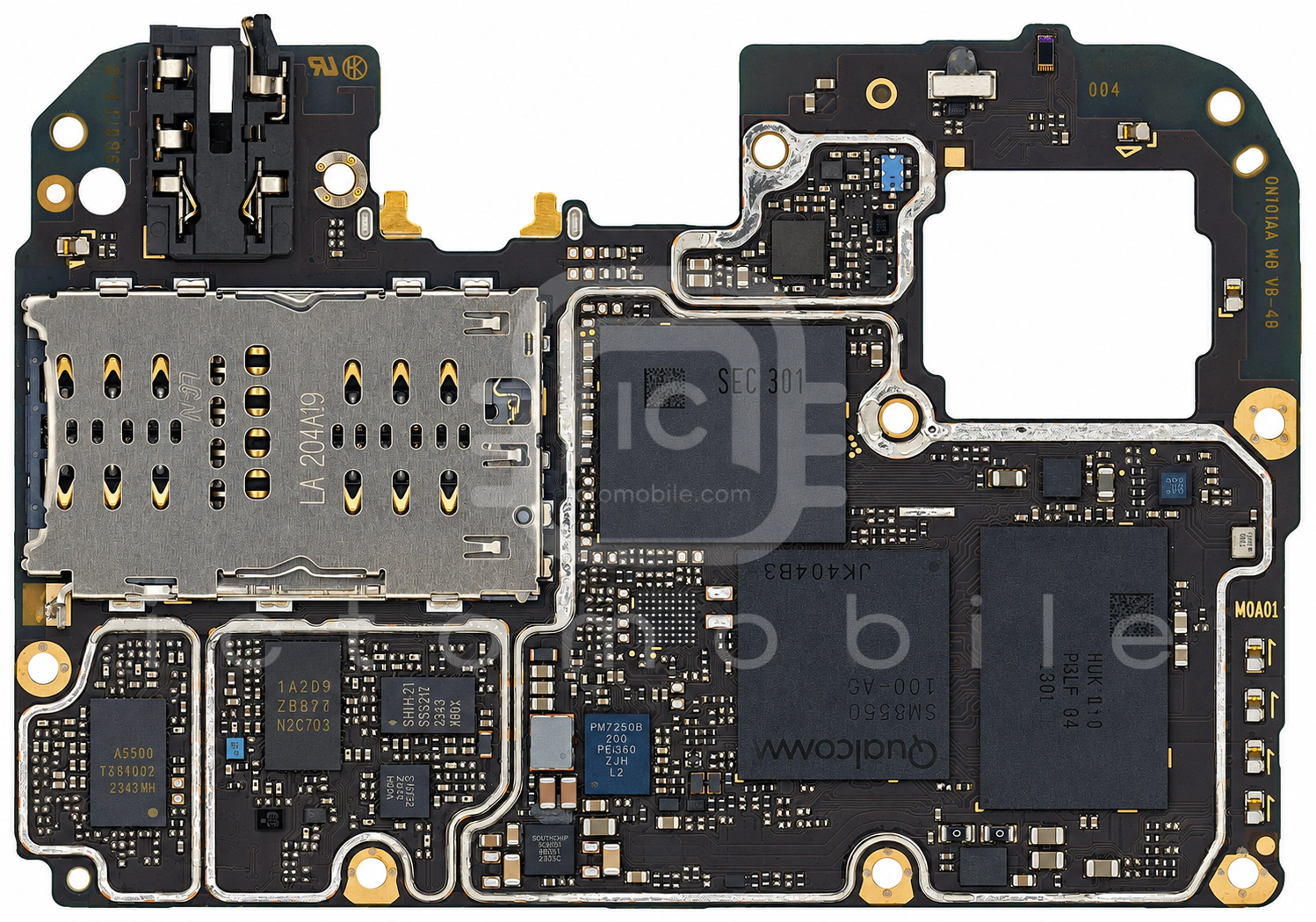

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

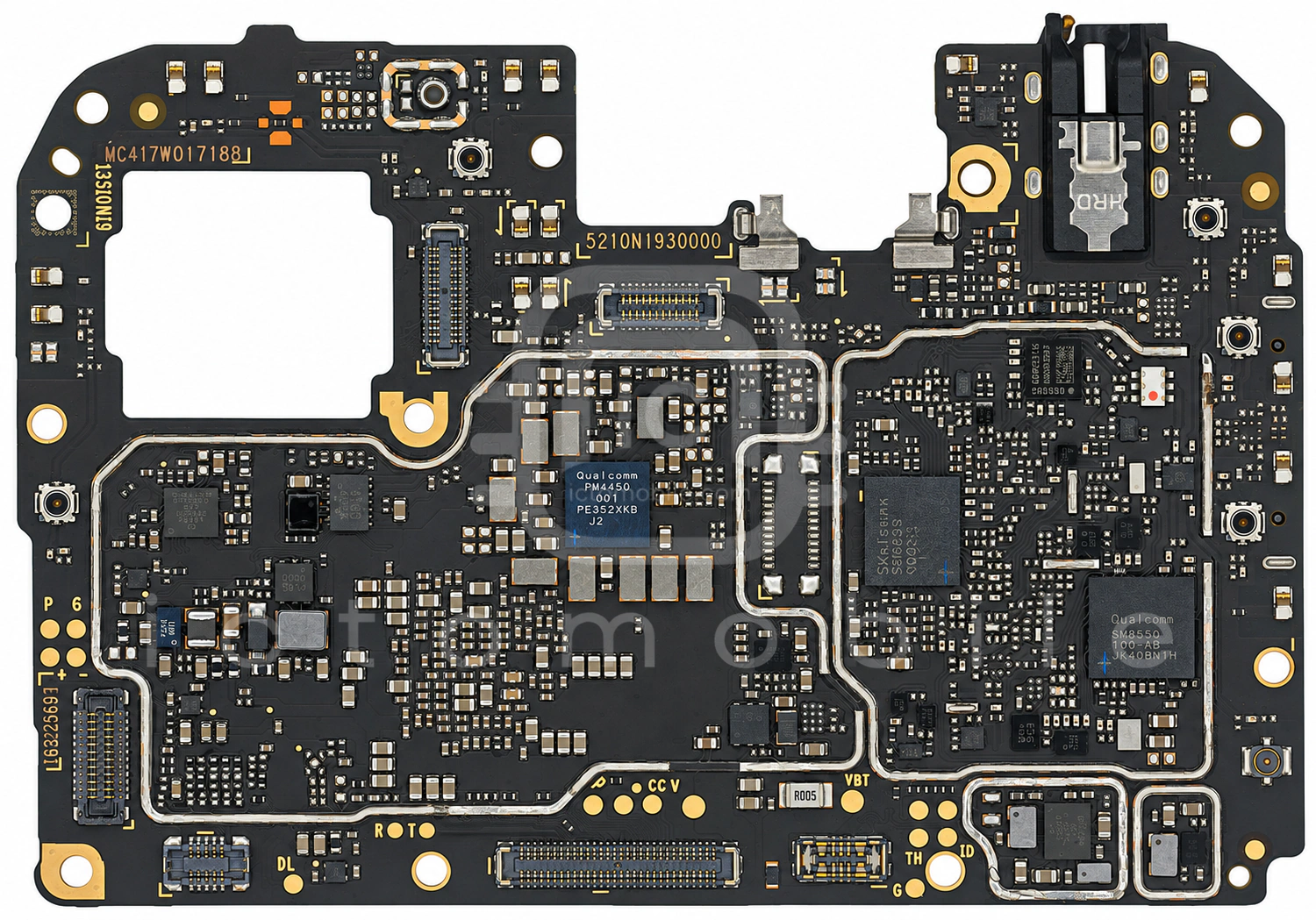

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۲۳ موقعیت از ۲۳ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱RR88916-31Mماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)RADROCK←
۲KLUEG4R1DE-B0F1حافظه UFS (هارد)Samsung semiconductor←
۳RR88643-31Nماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)RADROCK←
۴Snapdragon 4 Gen 2 5G SM4450CPU بخش Application و BasebandQUALCOMM Incorporated←
۵SDR435فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۶SC8541CFFRشارژSOUTHCHIP←
۷S55217-21ماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)SMARTMICRO←
۸BMA253سنسور شتاب (Accelerometer)Bosch←
۹PMK4450بافر کلاکQUALCOMM Incorporated←
۱۰WCD9370Codec صوتQUALCOMM Incorporated←
۱۱OCP2131WPADتغذیه صفحه نمایشOrient Chip Semiconductor←
۱۲QET4101ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۱۳S15722-21ماژول FEM باندهای 5G (سوئیچ آنتن + پاور آمپلی فایر)SMARTMICRO←
۱۴PM7250Bتغذیه (PMU)QUALCOMM Incorporated←
۱۵QET5100ردیاب پوش توان (EPT)QUALCOMM Incorporated←
۱۶PM4450Cتغذیه (PMU)QUALCOMM Incorporated←
۱۷AW9962Eدرایور بک لایت LCDAwinic←
۱۸OCP8135BVADدرایور LED فلاش دوربینOrient Chip Semiconductor←
۱۹PM4450تغذیه (PMU)QUALCOMM Incorporated←
۲۰QDM2316سوئیچ آنتن DiversityQUALCOMM Incorporated←
۲۱FX5625Mپاور آمپلی فایر 4G و 5GLansus←
۲۲WCN3950بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۲۳K4UCE3Q4AB-MGCLحافظه RAMSamsung semiconductor←
