Xiaomi Redmi K80 Pro (13510011UM0A1)

13510011UM0A1

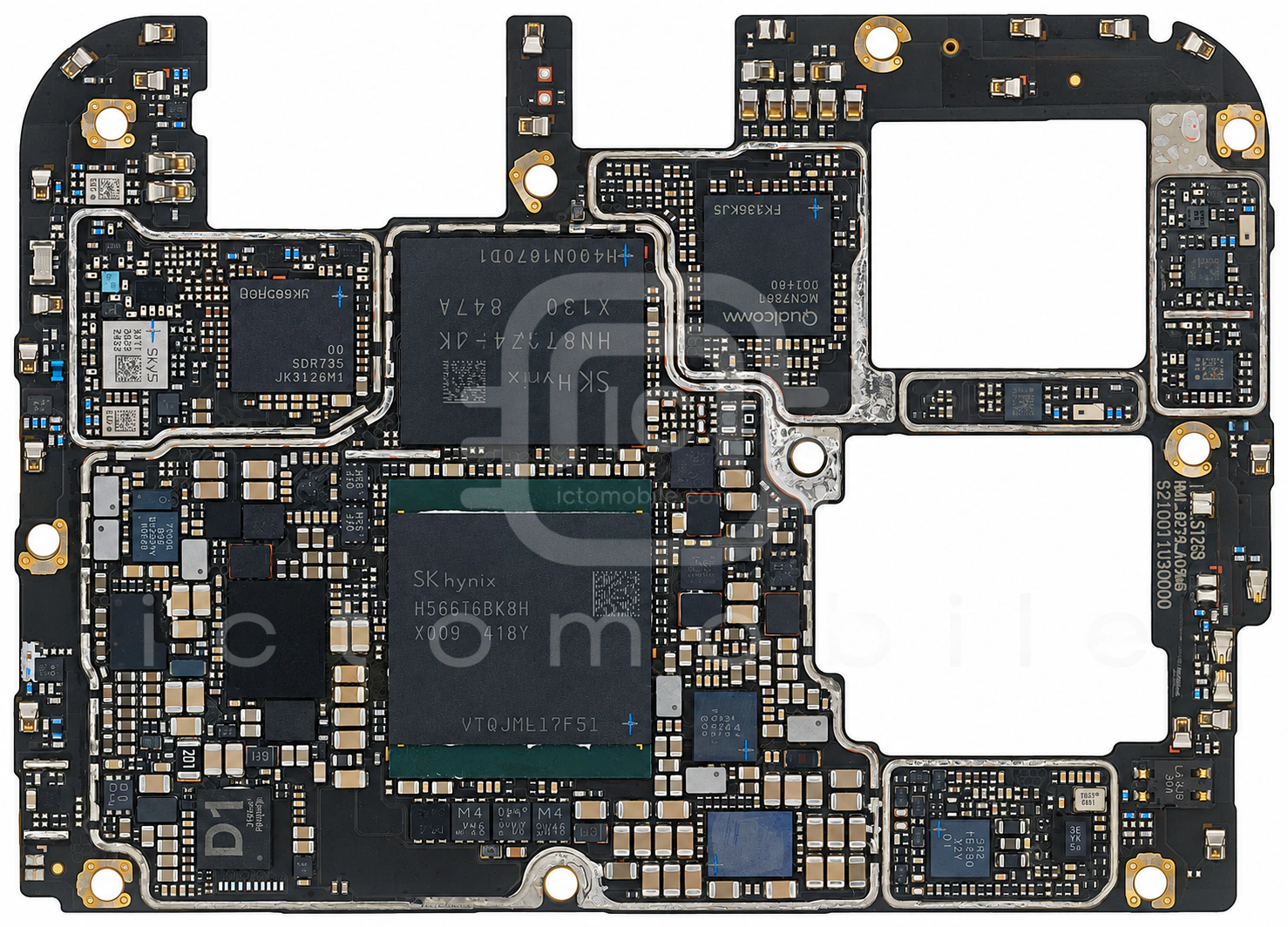

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

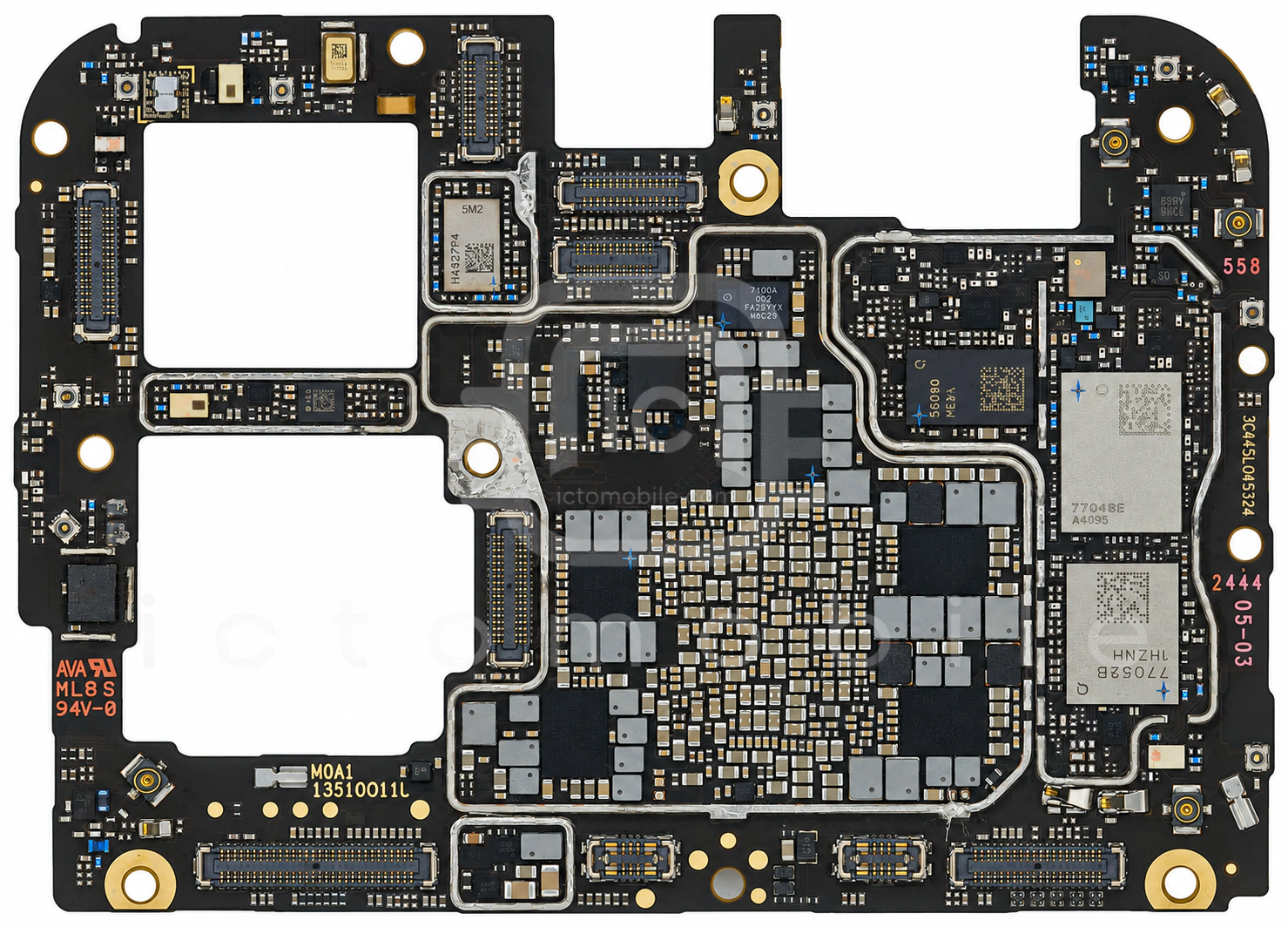

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۵۷ موقعیت از ۵۷ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱QXM1096ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۲QXM1093ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۳QXM1096ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۴WCN7861بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۵TFA9865CUKآمپلی فایر صوتGoodix←
۶TFA9865CUKآمپلی فایر صوتGoodix←
۷PM8550تغذیه (PMU)QUALCOMM Incorporated←
۸SC8585CFFRشارژXiaomi←
۹WCD9395Codec صوتQUALCOMM Incorporated←
۱۰PMK8750بافر کلاکQUALCOMM Incorporated←
۱۱PMPB06R2ENترانزیستور MosfetNexperia←
۱۲PMPB06R2ENترانزیستور MosfetNexperia←
۱۳PMPB06R2ENترانزیستور MosfetNexperia←
۱۴PMPB06R2ENترانزیستور MosfetNexperia←
۱۵H58G76BK8H-X095حافظه RAMSkhynix←
۱۶Snapdragon 8 Elite 5G SM8750-ABCPU بخش Application و BasebandQUALCOMM Incorporated←
۱۷HN8T274EJKX130حافظه UFS (هارد)Skhynix←
۱۸SDR753فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۱۹SKY53748-11سوئیچ آنتن DiversitySkyworks Solutions Inc←
۲۰QDM7678سوئیچ آنتن 5GQUALCOMM Incorporated←
۲۱QDM7678سوئیچ آنتن 5GQUALCOMM Incorporated←
۲۲QM13544TR13سوئیچ آنالوگQORVO←
۲۳SGM4565XUWQ10Gفیلتر EMI و محافظ ESDSG Micro←
۲۴SGM4565XUWQ10Gفیلتر EMI و محافظ ESDSG Micro←
۲۵PMR735Dتغذیه بخش RFQUALCOMM Incorporated←
۲۶HL7603WL05کانورتر ولتاژ (DC/DC Voltage Converter)HMI Semi←
۲۷QET7100AEPT (Envelope Power Tracker)QUALCOMM Incorporated←
۲۸PMIH0104شارژQUALCOMM Incorporated←
۲۹SC96281CFFRشارژ بی سیمSOUTHCHIP←
۳۰QAT5569تیونر آنتن RFQUALCOMM Incorporated←
۳۱SX9373سنسور GRIP/SARSEMTECH←
۳۲WD10722D-6کانورتر ولتاژ (DC/DC Voltage Converter)OmniVision←
۳۳NT72335پردازشگر تصویر صفحه نمایشNovaTek←
۳۴WL2848D18رگولاتور ولتاژ LDOWILLSEMI←
۳۵WD10722D-6کانورتر ولتاژ (DC/DC Voltage Converter)OmniVision←
۳۶MXD8539Hسوئیچ آنتنMAXSCEND←
۳۷QM56030ماژول FEM باندهای 2G و 3G و 4GQORVO←
۳۸QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۳۹QM77052Bپاور آمپلی فایر 3G و 4G و 5GQORVO←
۴۰PM8550VEتغذیه (PMU)QUALCOMM Incorporated←
۴۱PM8550VEتغذیه (PMU)QUALCOMM Incorporated←
۴۲PM8550VEتغذیه (PMU)QUALCOMM Incorporated←
۴۳WL2848D33رگولاتور ولتاژ LDOWILLSEMI←
۴۴SGM66057A-5.0YGکانورتر ولتاژ (DC/DC Voltage Converter)SG Micro←
۴۵ET9552محافظ اضافه ولتاژWuxi Etek Microelectronics Co←
۴۶WS4694Cسوئیچ بار (Load Switch)OmniVision←
۴۷PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۴۸PM8550VEتغذیه (PMU)QUALCOMM Incorporated←
۴۹SN220TUK-B13LS0NFCNXP Semiconductors←
۵۰WL2863D28-4-TRرگولاتور ولتاژ LDOWILLSEMI←
۵۱QET7100AEPT (Envelope Power Tracker)QUALCOMM Incorporated←
۵۲QPM7477پاور آمپلی فایر 5GQORVO←
۵۳WL28631D22-4رگولاتور ولتاژ LDOWILLSEMI←
۵۴QXM1093ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۵۵LSM6DSVQTRسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۵۶WL2848D18رگولاتور ولتاژ LDOWILLSEMI←
۵۷MXD8549KVتیونر آنتن RFMAXSCEND←
