برد شیائومی Redmi 14R (135100C3FM0A1)

135100C3FM0A1

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

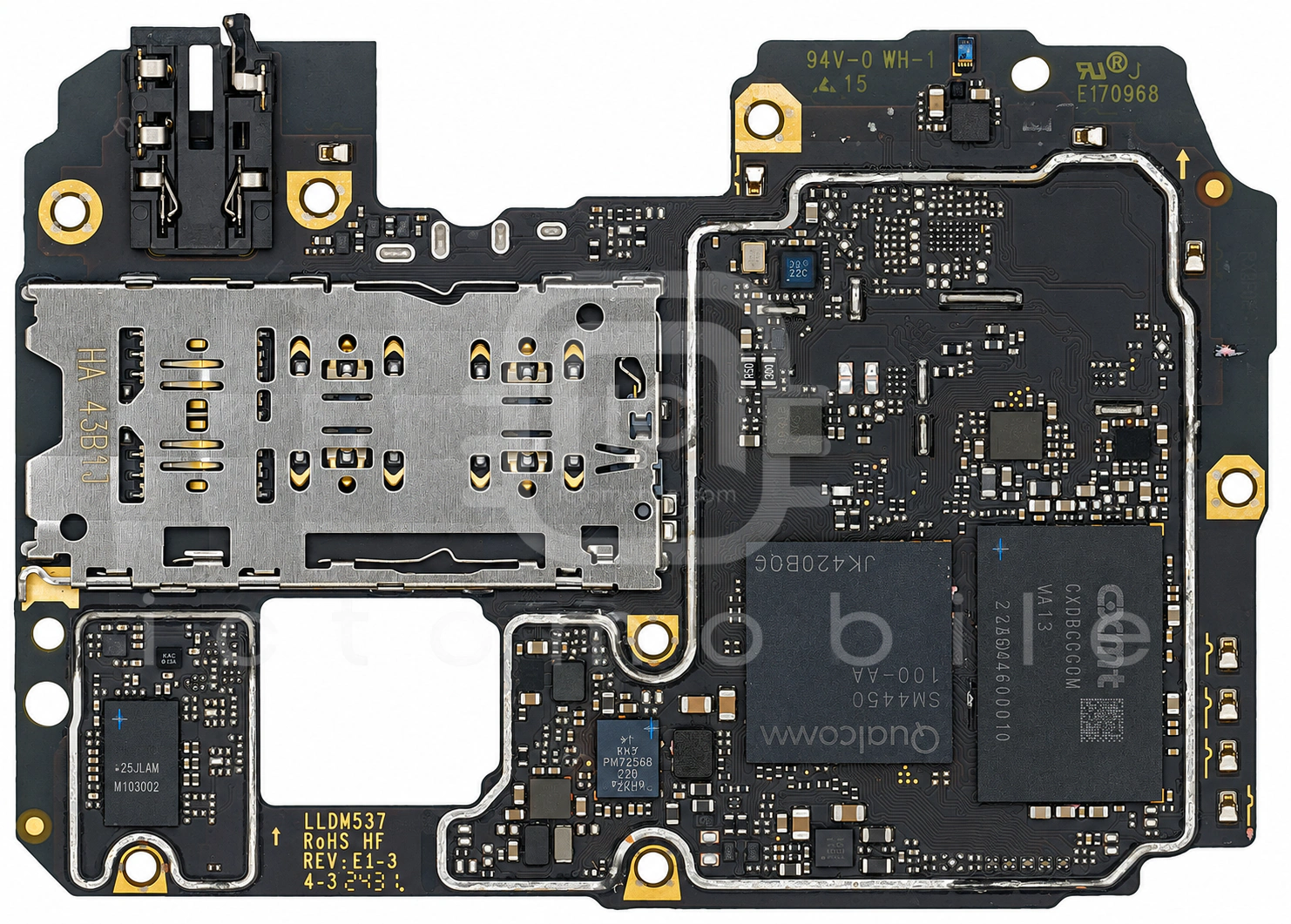

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

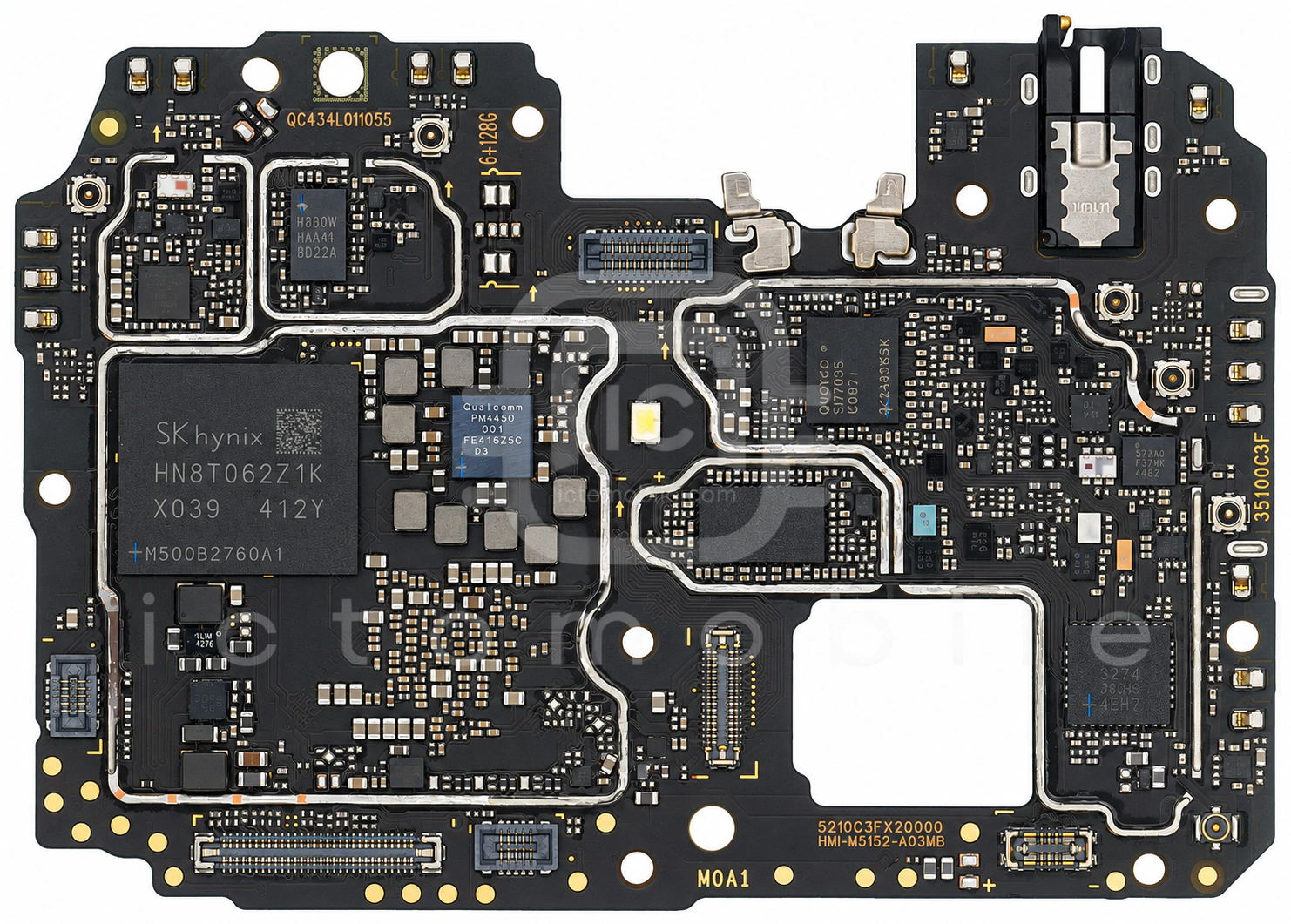

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۱۸ موقعیت از ۱۸ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱OCP81780VAD-Gدرایور بک لایت LCDOrient Chip Semiconductor←
۲PM7250Bتغذیه (PMU)QUALCOMM Incorporated←
۳AW3641EDNRدرایور LED فلاش دوربینAwinic←
۴PM4450تغذیه (PMU)QUALCOMM Incorporated←
۵SDR435فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۶WCN3950بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۷CXDBCCCDM-MAحافظه RAMCXMT←
۸FX6880Mماژول FEM باندهای 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)Lansus←
۹PMK4450بافر کلاکQUALCOMM Incorporated←
۱۰FX5596YAMماژول FEM (سوئیچ آنتن کلی + پاور آمپلی فایر GSM)Lansus←
۱۱OCP2131WPADتغذیه صفحه نمایشOrient Chip Semiconductor←
۱۲151Xآمپلی فایر صوتنامعلوم←
۱۳FX5627YMماژول FEM باندهای 3G و 4G (سوئیچ آنتن + پاور آمپلی فایر)Lansus←
۱۴Snapdragon 4 Gen 2 5G SM4450CPU بخش Application و BasebandQUALCOMM Incorporated←
۱۵OM9902-15Wپاور آمپلی فایر 3G و 4G و 5GOnmicro←
۱۶WCD9370Codec صوتQUALCOMM Incorporated←
۱۷QET6105APT (Average Power Tracking)QUALCOMM Incorporated←
۱۸HN8T062EHKX039حافظه UFS (هارد)Skhynix←
