برد شیائومی Mi Mix Fold 4 (135300N18M0A1)

135300N18M0A1

برای انتخاب آسان‌تر هر قطعه، از فهرست قطعات زیر نقشه استفاده کنید. نقاط روی تصویر موقعیت دقیق قطعات را نشان می‌دهند.

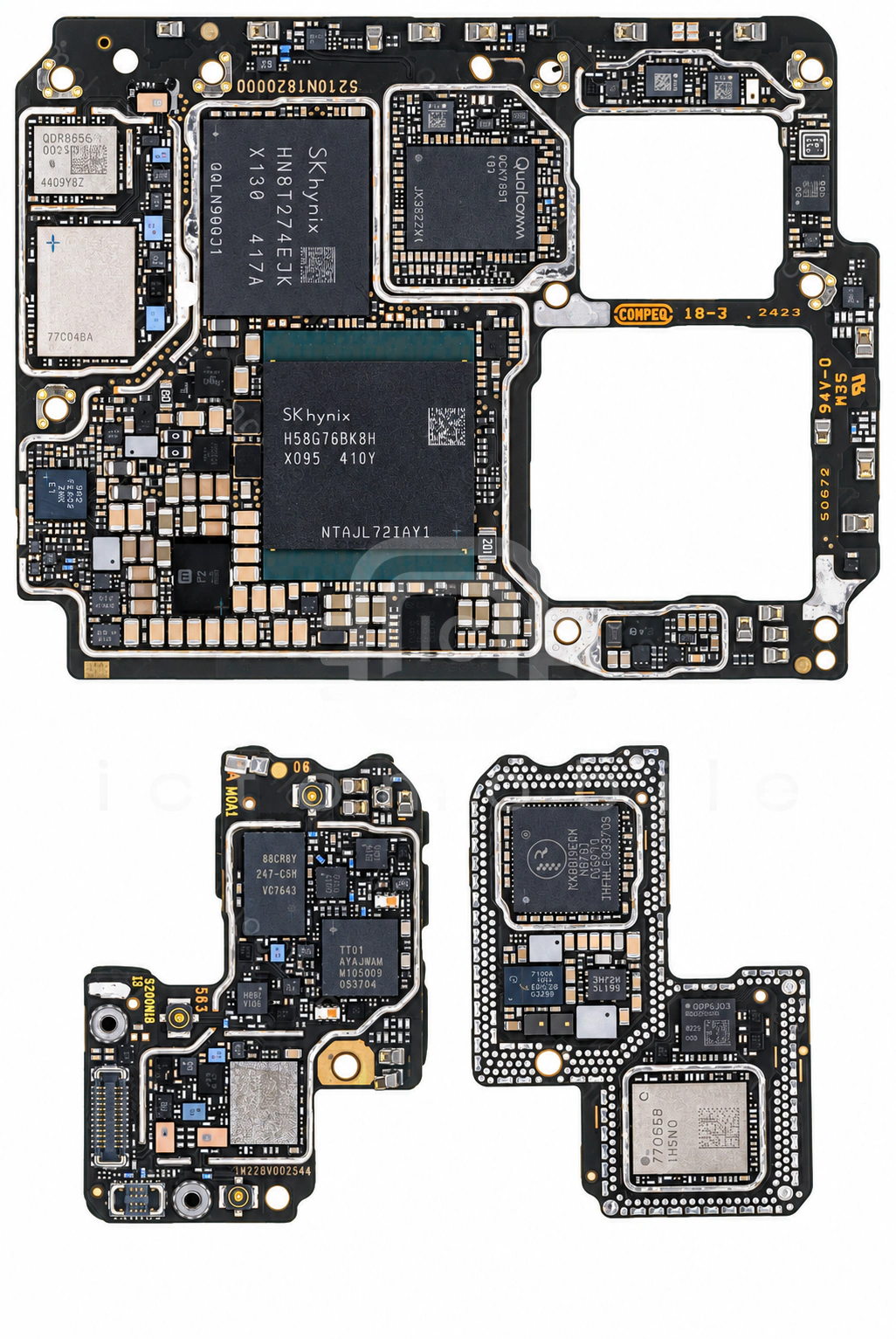

تصویر روی برد گوشی با نقاط آی‌سی
روی برد

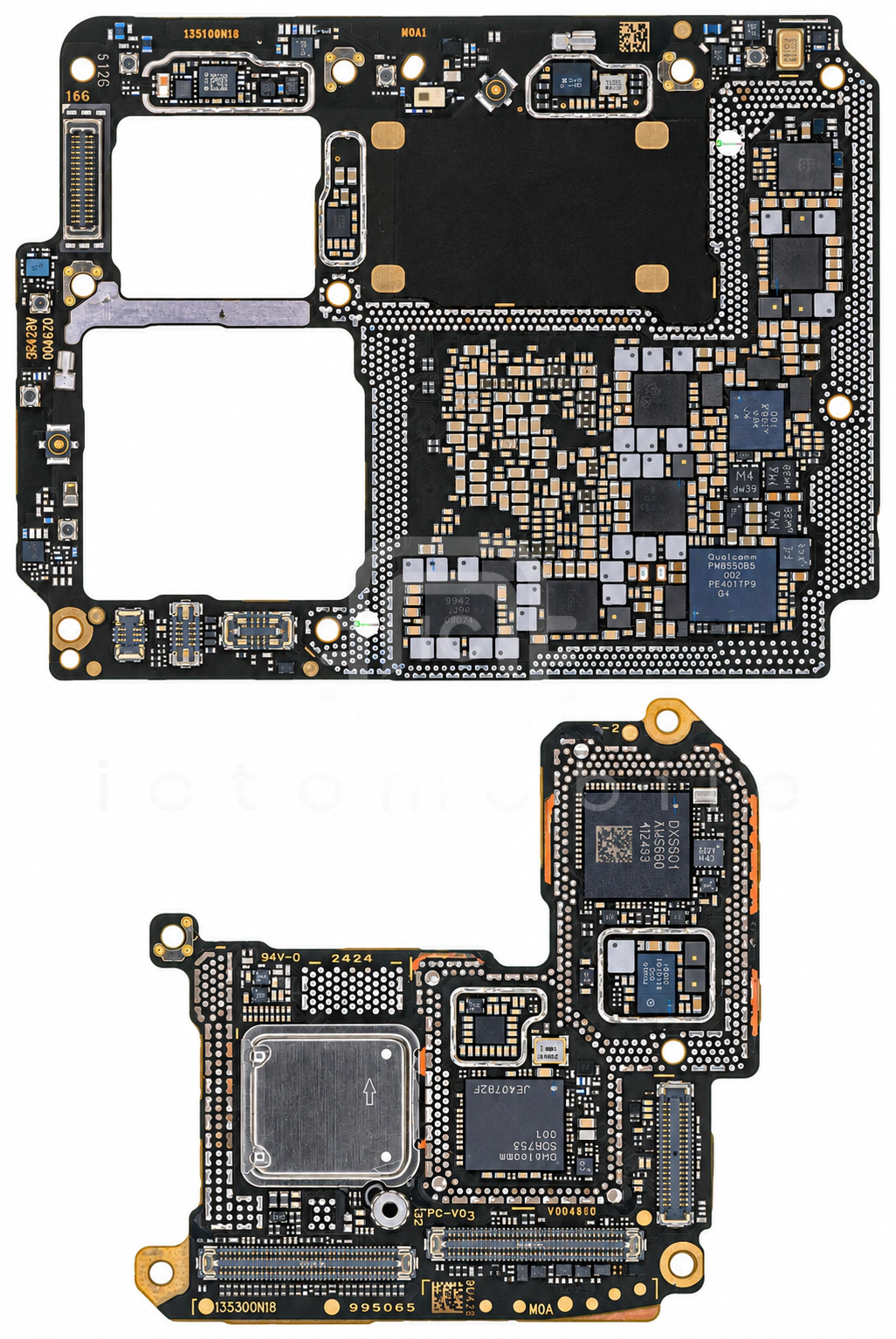

تصویر پشت برد گوشی با نقاط آی‌سی
پشت برد
↗

برد تعاملی است روی شماره هر قطعه بزنید تا اطلاعات آن در فهرست انتخاب شود.

نقشه قطعات

آی‌سی‌های این برد

۴۹ موقعیت از ۴۹ موقعیت

ردیفشماره فنینوع آی‌سیسازندهابزارها
۱QXM1083ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۲H58G76BK8H-X095حافظه RAMSkhynix←
۳ET7460سوئیچ آنالوگWuxi Etek Microelectronics Co←
۴PMK8650بافر کلاکQUALCOMM Incorporated←
۵CS35L42آمپلی فایر صوتCirrus Logic←
۶SDR753فرستنده و گیرنده رادیویی (RF Transceiver)QUALCOMM Incorporated←
۷HL7612WL01کانورتر ولتاژ (DC/DC Voltage Converter)Halo Microelectronics←
۸QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۹HN8T274EJKX130حافظه UFS (هارد)Skhynix←
۱۰PM8550VEتغذیه (PMU)QUALCOMM Incorporated←
۱۱LSM6DSOسنسور شتاب و ژیروسکوپ (Accelerometer and Gyroscope)STMicroelectronics←
۱۲SGM6611Cکانورتر ولتاژ (DC/DC Voltage Converter)SG Micro←
۱۳PMPB06R2ENترانزیستور MosfetNexperia←
۱۴WS4694Cسوئیچ بار (Load Switch)OmniVision←
۱۵PM8010تغذیه دوربینQUALCOMM Incorporated←
۱۶R1نامعلومXiaomi←
۱۷WCN7851بلوتوث و وای فای (BT & WIFI)QUALCOMM Incorporated←
۱۸MXD8539Hسوئیچ آنتنMAXSCEND←
۱۹PMPB06R2ENترانزیستور MosfetNexperia←
۲۰AW39114QNRمبدل سطح ولتاژ (Level Shifter/Level Translator)Awinic←
۲۱PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۲۲SC8581CFFRشارژXiaomi←
۲۳QM77055Bپاور آمپلی فایر 3G و 4G و 5GQORVO←
۲۴PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۲۵DX-S701پرداشگر رادیویی ماهوارهsylincom←
۲۶PMR735Dتغذیه بخش RFQUALCOMM Incorporated←
۲۷VC7643-63Hپاور آمپلی فایر 3G و 4G و 5GVANCHIP←
۲۸PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۲۹QM77048Eماژول FEM باندهای 3G و 4G و 5G (سوئیچ آنتن + پاور آمپلی فایر)QORVO←
۳۰QPM6577آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۳۱QXM1083ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۳۲RX6006EQKفرستنده و گیرنده رادیویی (RF Transceiver)Runxin←
۳۳QET7100Aردیاب پوش توان (EPT)QUALCOMM Incorporated←
۳۴PM8010تغذیه دوربینQUALCOMM Incorporated←
۳۵PM8550BHشارژ، اندازه گیر سطح باتری (Fuel Gauge)QUALCOMM Incorporated←
۳۶WCD9395Codec صوتQUALCOMM Incorporated←
۳۷PM8550VSتغذیه (PMU)QUALCOMM Incorporated←
۳۸QM13544TR13سوئیچ آنالوگQORVO←
۳۹PM8550تغذیه (PMU)QUALCOMM Incorporated←
۴۰PMPB06R2ENترانزیستور MosfetNexperia←
۴۱VC7368Mپاور آمپلی فایر GSMVANCHIP←
۴۲QET7100Aردیاب پوش توان (EPT)QUALCOMM Incorporated←
۴۳QPM6579آمپلی فایر کم نویز (LNA)QUALCOMM Incorporated←
۴۴Snapdragon 8 Gen 3 SM8650-ABCPU بخش Application و BasebandQUALCOMM Incorporated←
۴۵QXM1086ماژول FEM وای فای (پاور آمپلی فایر و سوئیچ آنتن)QUALCOMM Incorporated←
۴۶MXD8442Hسوئیچ SP4TMAXSCEND←
۴۷NU1652WYYBشارژ بی سیمNuVolta Technologies←
۴۸QDM6303سوئیچ آنتن DiversityQUALCOMM Incorporated←
۴۹CS35L42آمپلی فایر صوتCirrus Logic←
